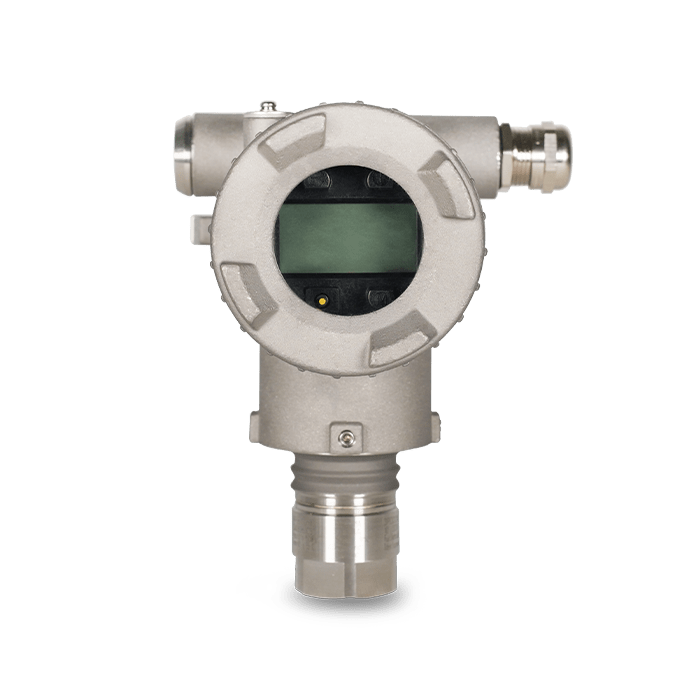

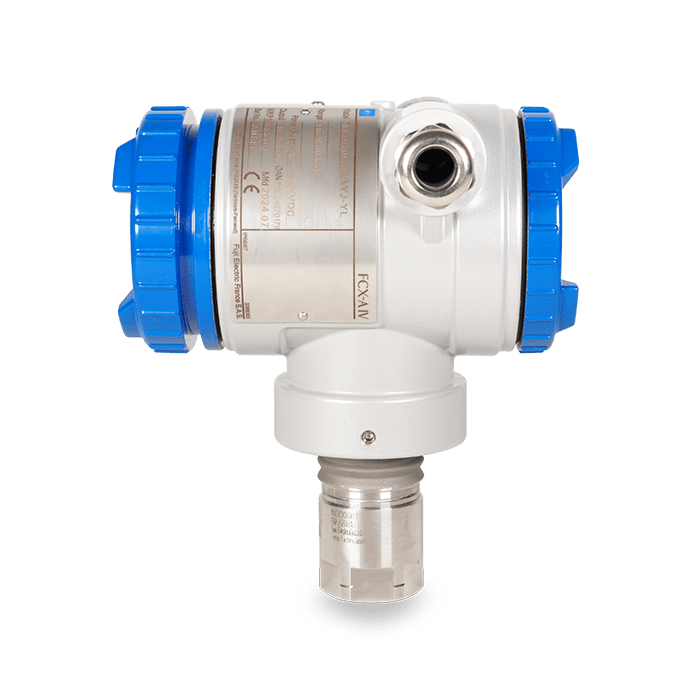

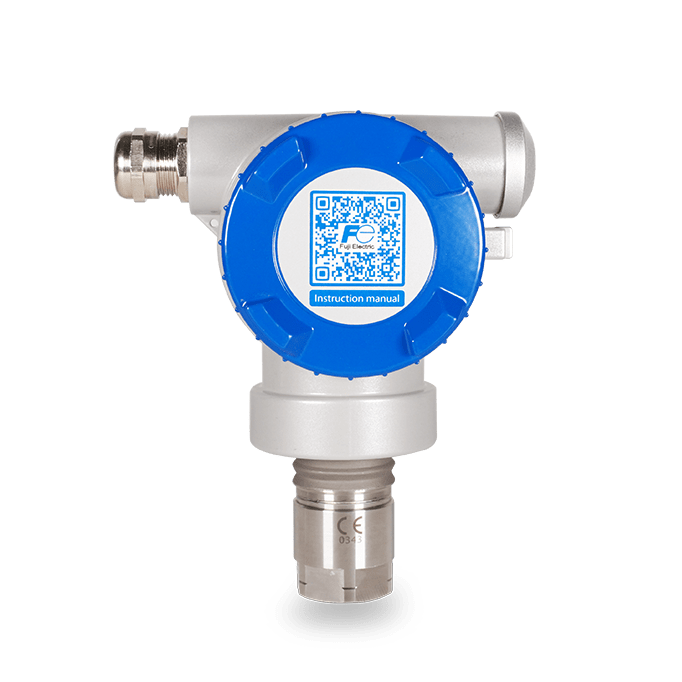

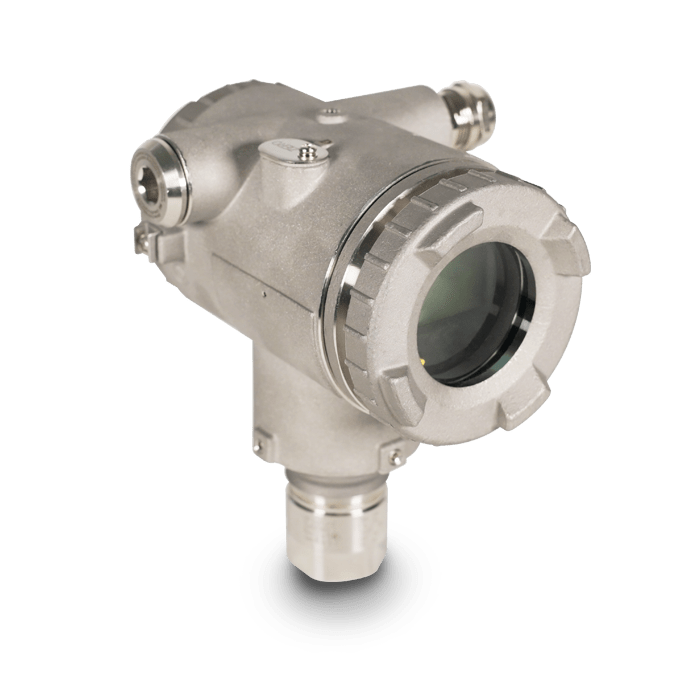

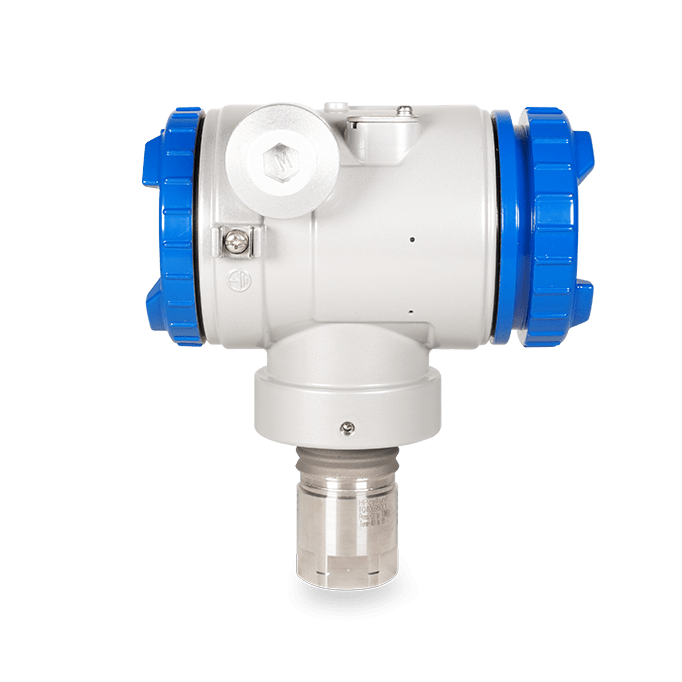

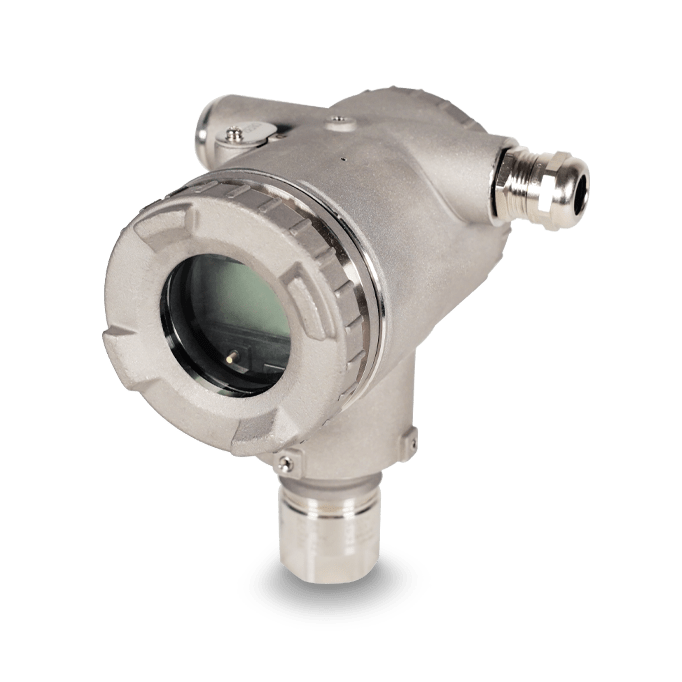

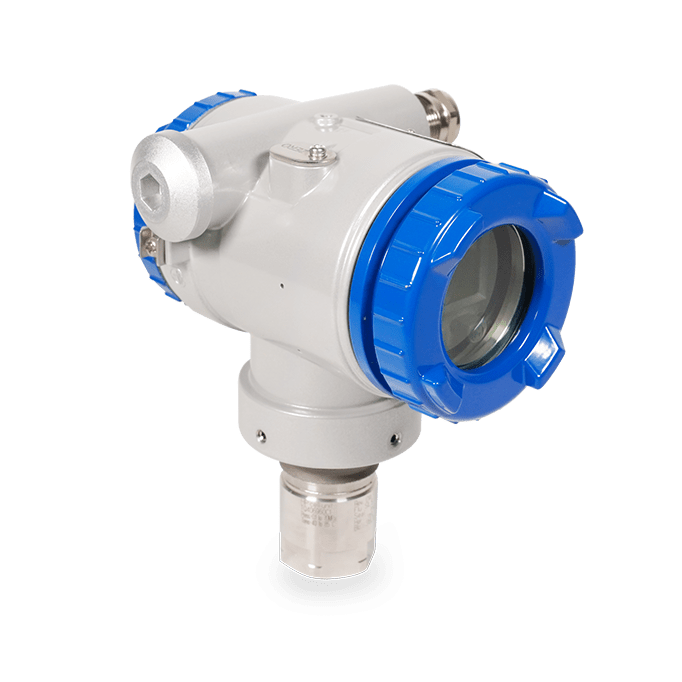

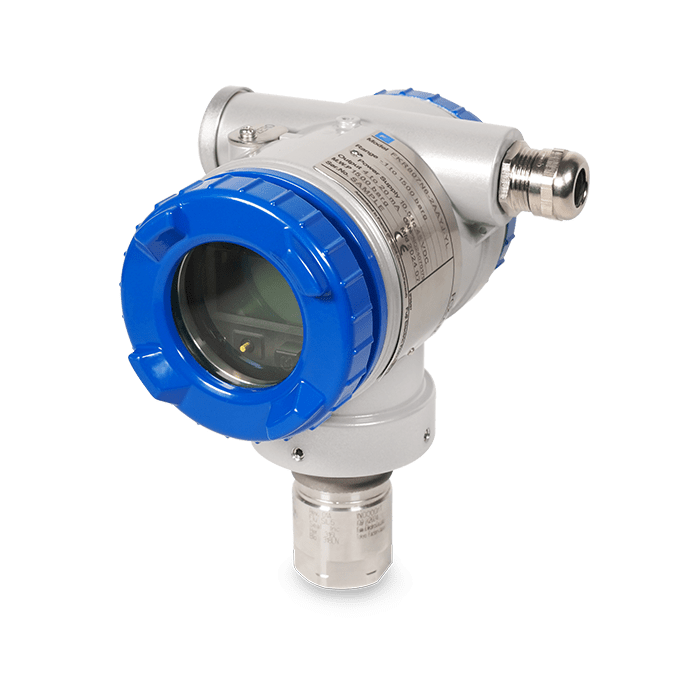

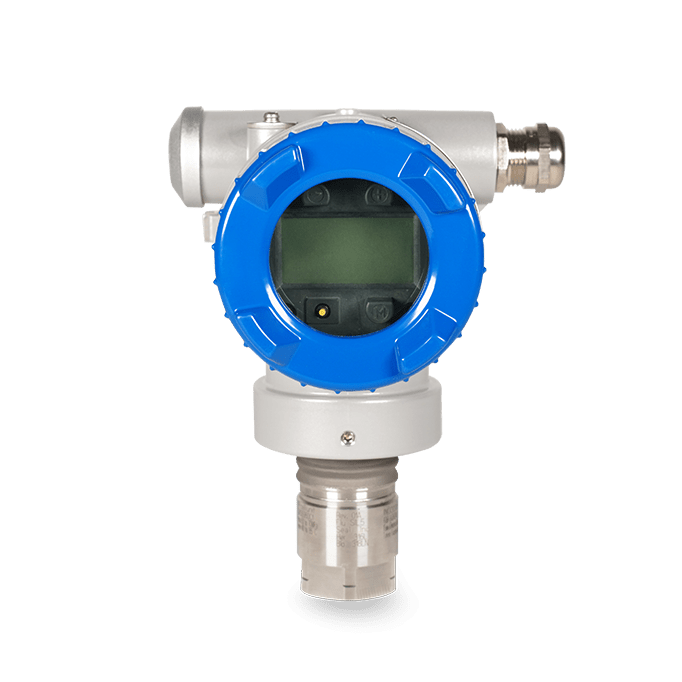

Sensor de presión relativa - alta presión - 70 MPa - FKR

Medición de alta presión relativa

Campos de aplicación

Diseñado para la supervisión de la presión en aplicaciones industriales críticas como petróleo y gas, criogenia, prensas hidráulicas y bancos de pruebas.

Beneficios

  • Alta precisión: ±0,065% del rango de medición establecido
  • Medición de presiones muy altas de hasta 70 MPa (700 bar / 10.152 psi)
  • Salida de 4-20 mA con comunicación HART™ 7
  • Materiales robustos (Inconel® 625, Inox 318LN e Inox 316L) y un diseño adaptado a entornos extremos
  • Certificación SIL2 / SIL3 y compatibilidad ATEX/IECEx
  • Configuración sin apertura gracias a los botones magnéticos

Características

El transductor de presión relativa FKR está especialmente diseñado para aplicaciones industriales que requieren una medición fiable y precisa de presiones muy altas, de hasta 70 MPa o 700 bar, 70.000 kPa o aproximadamente 10.152 psi. Gracias a su transductor piezoresistivo de silicio y a su electrónica de procesamiento digital, ofrece una excelente estabilidad a largo plazo y una precisión extraordinaria. Cumple los requisitos de seguridad más estrictos (SIL2/SIL3) y se integra fácilmente en sistemas de control gracias a su salida de 4-20 mA con protocolo HART™. Robusto y adaptable, se adapta perfectamente a entornos adversos y procesos críticos sometidos a grandes esfuerzos, como sistemas de producción de hidrógeno, prensas hidráulicas industriales, máquinas de inyección de plástico, plantas de vapor supercrítico, unidades de hidrotratamiento o hidrocraqueo, control hidráulico de válvulas submarinas, criogenia de alta presión, sistemas de alta presión en energía nuclear civil y almacenamiento y distribución de CO₂.



TipoSensor de presión inteligente, 4-20 mA con protocolo HART™ 7.
CasoCaja en forma de L o de T
Rangos de medición [e.max.]De 4,375 a 70 MPa
Límite de medición-100 a 70.000 (kPa)
Sobrepresión admisible105 MPa
Peso por kg (sin indicador)1,5
PrecisiónDe 1/10 a 1/1 de la URL: ±0,065 % del tramo
De 1/16 a 1/10 de la URL: ±(0,015 + 0,05 × 0,1 × URL/span) % del vano
Materiales en contacto con el fluidoMembranaInconel® 625 (con o sin baño de oro)
ConexiónAcero inoxidable 318LN o Inconel® 625
Cuerpo del sensorAcero inoxidable 316L o Inconel® 625
Materiales sin contactoCasoFundición de aluminio (revestimiento de poliéster) o acero inoxidable 316L
Líquido de llenadoSilicona o aceite mineral
Estabilidad±0,1% del límite superior del intervalo durante 5 años
Elevación / RetiradaDesplazamiento del cero: ±0,2% de la escala máxima (URL)
Rango de ajuste de la escala de mediciónDe 1 a 1/16 de la escala máxima
Ciclo de medición40 ms
Protocolo de comunicaciónSólo protocolo de comunicación HART™ 7
Tiempo de respuestaConstante de tiempo: 80 ms
Tiempo muerto: 60 ms aprox.
Tiempo total ≈ 140 ms
Temperatura de procesoDe -40 a 100°C
Temperatura ambienteDe -40 a +85°C
De -20 a +80°C (con unidad LCD opcional)
De -40 a +60°C (con pararrayos opcional)
Temperatura de almacenamientoDe -40 a +90°C
Efectos de la temperaturaDesplazamiento del cero: ±(0,075 + 0,125 × URL/extensión) % / 28 °C
Efecto total: ±(0,095 + 0,0125 × URL/extensión) % / 28 °C
Tensión de alimentaciónDe 10,5 a 45 V CC
Señal de salida / Resistencia de carga4-20 mA / 250 Ω típico + HART™ (conforme a NAMUR NE 43)
Rigidez dieléctrica500 V CA durante 1 min (entre circuito y tierra)
Resistencia del aislamiento> 100 MΩ a 500 V CC (entre circuito y tierra)
AmortiguaciónConfigurable entre 0,04 y 32 segundos
Ajuste de cero y spanMediante tornillo sensor externo, indicador local de tres botones o protocolo HART™.
Conexiones eléctricasM20×1,5" / 1/2 -14 NPT / Pg13.5
MontajeMontaje directo o en tubo de Ø60,5 mm (perno en U de acero inoxidable 304L/316L)
Conexión a procesoAutoClave F250C (F) o F250C (M) (adaptador) o 1/4-18 NPT (F) (adaptador)
CompatibilidadCEM : EN 61326-1, EN 61326-2-3, EN 61326-3-1
ATEX/ IECEx / cCSAus : Seguridad intrínseca (Ex ia), envolvente antideflagrante (Ex d), XP/IS/NI División 1 y 2
OpcionesIndicador digital, tratamiento desengrasante, servicio de oxígeno, servicio de cloro, placa de identificación adicional de acero inoxidable

Documentación

Especificación : FCX-AIV V6 FKR sensor de alta presión relativa

Especificaciones Descargar

Folleto : Sensores de presión

Folletos Descargar

Folleto: Medidas para la energía y el medio ambiente

Folletos Descargar

Sensor de presión relativa - alta presión - 70 MPa - FKR

Referencia : FKR-06
