Der nicht-invasive Ultraschall-Durchflussmesser für Flüssigkeiten optimiert Ihre industriellen Prozesse und ermöglicht Ihnen Energieeinsparungen. Die Ultraschall-Durchflussmesstechnik senkt Ihre Kosten und verbessert die Sicherheit Ihrer Anlage. Dank seiner präzisen Durchflussmessung bietet dieses Gerät eine zuverlässige Lösung für die Echtzeitüberwachung und Prozessoptimierung.
Laden Sie die Broschüre herunter, um zu erfahren, wie Sie mit Ultraschall-Durchflussmessgeräten den Durchfluss von Dampf, Luft oder Flüssigkeiten genau messen können.

Der nicht-intrusive High-Tech-Ultraschall-Durchflussmesser von Fuji Electric wurde für die präzise Messung von Durchfluss und Geschwindigkeit von Flüssigkeiten entwickelt.
Sie lassen sich schnell und einfach an Rohren aus allen Materialien und mit allen Durchmessern anbringen.
Diese Produktreihe industrieller Durchflussmesser revolutioniert die Durchflussmessung und kann in weiten Temperaturbereichen unabhängig vom Druck eingesetzt werden.
Die Ausgangssignale leiten die Informationen an Ihre Regelungs- oder Überwachungssysteme weiter.
Die Verwendung der Laufzeittechnologie trägt zur außergewöhnlichen Genauigkeit dieses Ultraschall-Durchflussmessers bei und ermöglicht die Durchflussmessung von Flüssigkeiten, die Schwebeteilchen oder Gasblasen enthalten.

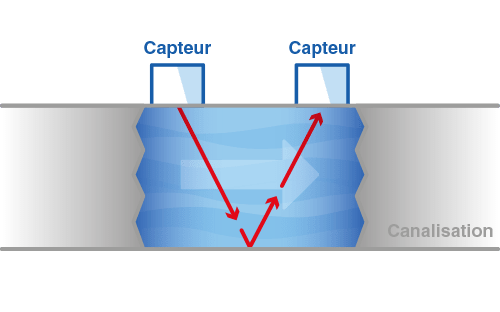

Fuji Electric Ultraschall-Durchflussmesser verwenden die Laufzeitdifferenzmethode (anders als das Dopplerprinzip), um Durchflussraten zu bestimmen.

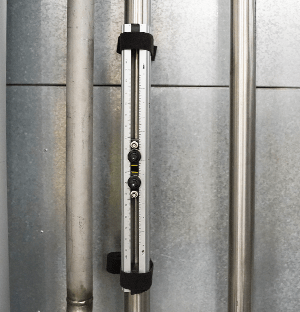

Die beiden Ultraschallsensoren werden an der Außenseite des Rohrs angebracht.
Die Ultraschallwellen breiten sich in der Diagonale des Querschnitts vom stromaufwärts gelegenen Wandler zum stromabwärts gelegenen Wandler und dann vom stromabwärts gelegenen Sensor zum stromaufwärts gelegenen Sensor aus.
Im Gegensatz zu Ultraschall-Doppler-Durchflussmessern, deren Prinzip die Frequenz von Ultraschallwellen misst, die von sich bewegenden Partikeln reflektiert werden, funktionieren Ultraschall-Laufzeit-Durchflussmesser anders. Diese Durchflussmesser nutzen die Veränderung der Laufzeit einer Welle. Eine Ultraschallwelle wird sowohl stromaufwärts als auch stromabwärts des Flüssigkeitsstroms gesendet. In einem Fall wird die Welle von der Flüssigkeit "getragen", im anderen Fall wird sie "gebremst". Sie braucht also unterschiedlich lange, um von einem Ultraschallsensor zum anderen zu gelangen.
Dieser Unterschied in der Durchlaufzeit ist proportional zur Strömungsgeschwindigkeit. Mit dieser Methode lässt sich der Durchfluss des Mediums mit hoher Messgenauigkeit bestimmen.
ROBUSTE
WIRTSCHAFT
PRÄZIS
WARTUNGSFREI

Kostengünstig und flexibel
Dieses Mess- und Steuerungsgerät senkt die Kosten Ihrer Projekte, indem es die Installations- und Wartungskosten reduziert.
Einfach und schnell zu installieren
Die Montage ohne Anbohren der Rohre erfordert keine Umbauten, keine Prozessunterbrechung und keine Produktionsunterbrechung. Die Installation ist in wenigen Minuten erledigt, ohne den Prozess zu unterbrechen.
Garantierte Sicherheit
Da die Leitung nicht durchtrennt wird, besteht keine Gefahr eines Produktaustritts.
Hygienisch
Sie können sicher sein, dass Ihre Flüssigkeiten nicht durch Verunreinigungen kontaminiert werden, da die Messwandler außerhalb der Rohrleitung angebracht sind.
Wartungsfrei
Die berührungslosen Clamp-On-Sensoren kommen nicht mit dem Medium in Kontakt und haben keine beweglichen Teile.
Dieses Produkt erfordert weder eine Kalibrierung noch eine Reinigung.
Hohe Langlebigkeit und Robustheit
Die verwendeten hochwertigen Materialien garantieren eine lange Lebensdauer Ihrer Geräte.
Die Sensoren und elektronischen Wandler verfügen über eine hervorragende Schutzart.
Hohe Messgenauigkeit und schnelle Reaktionszeit
Die leistungsstarke Elektronik mit 32-Bit-Mikroprozessor ermöglicht eine Genauigkeit von ±1 % Ihrer Durchflussmengen bei einer Reaktionszeit von maximal 1 Sekunde.
Langfristige Stabilität und Unempfindlichkeit gegenüber Schwankungen von Druck, Temperatur und Viskosität des Mediums
Kontinuierliche Berechnung der Schallgeschwindigkeit des Mediums
Einfache Integration und Montage in Ihre Systeme
Sie erhalten eine Anzeige des momentanen Durchflusses, des Volumens und der Wärmeenergie.
Das analoge 4–20-mA-Ausgangssignal oder die Impulsausgabe dieser Durchflussmesser gewährleistet eine einfache Datenübertragung.
Für Ihre industriellen IoT-Lösungen steht zudem eine digitale Modbus-Kommunikation zur Verfügung.

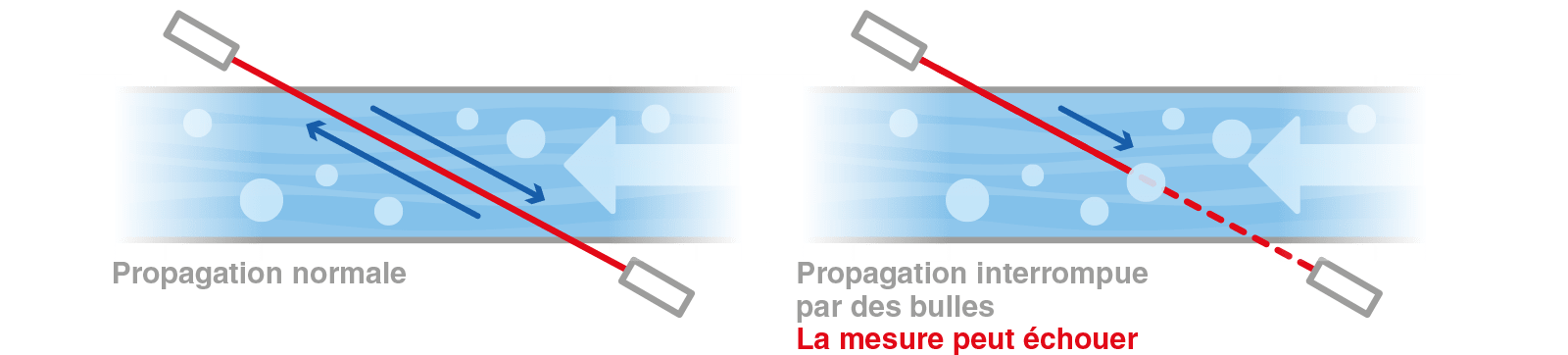

Hervorragende Beständigkeit gegen Luftblasen
Die exklusive ABM-Anti-Blasen-Technologie sorgt für Beständigkeit gegen die Bildung von Luftblasen und gewährleistet so einen optimalen Betrieb.


Der berührungslose Clamp-On-Ultraschall-Durchflussmesser bietet zahlreiche Vorteile. Er wird in vielen industriellen Prozessen zur Überwachung und Steuerung von Prozessen und Anlagen eingesetzt .
Dieser Ultraschall-Durchflussmesser eignet sich für die kontinuierliche Messung von partikelfreien Flüssigkeiten inder industriellen Automatisierung und bei Energieaudits.
Die Durchflussmessung ist entscheidend für die Optimierung industrieller Prozesse und die Gewährleistung maximaler Effizienz.
Unsere Messgeräte funktionieren selbst unter schwierigen Einsatzbedingungen.
Die Signalstärke der Messwandler passt sich automatisch an die Beschaffenheit der Leitung und der zu messenden Flüssigkeit an.
So können Sie unabhängig von Ihren Anforderungen zuverlässig messen, selbst wenn Ihre Rohrleitungen korrodiert sind.

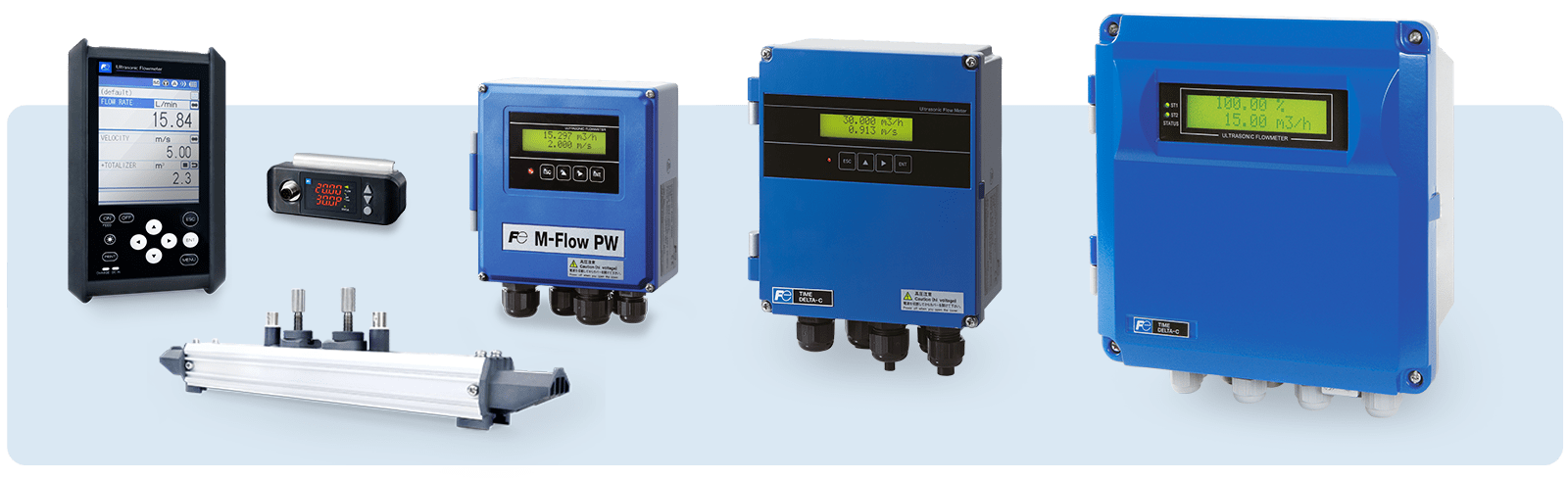

Wir bieten Ihnen verschiedene Versionen und Typen von Ultraschall-Durchflussmessern an, darunter Modelle mit einem und zwei Sensoren, damit Sie die für Ihre Bedürfnisse am besten geeignete Version auswählen können :

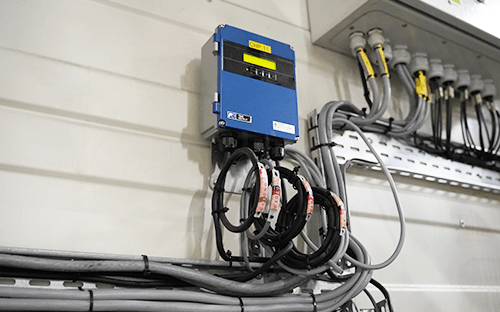

Um Ihren Anforderungen gerecht zu werden, bieten wir Ihnen Inbetriebnahmeleistungen vor Ort an, die die Installation, Konfiguration und Schulung Ihres Personals umfassen.
| Vorlagen | ![]() | ![]() | ![]() | ![]() | |

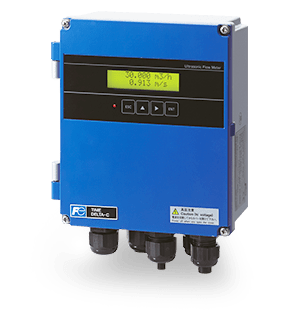

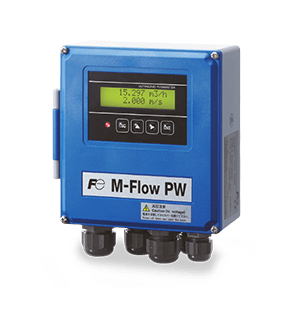

| Ultraschall-Durchflussmesser kostengünstig für Flüssigkeiten FLR M-FLOW PW | Ultraschall-Durchflussmesser für Flüssigkeiten FSV TIME DELTA-C | Ultraschall-Durchflussmesser für Flüssigkeiten FSV-L TIME DELTA-C ERWEITERT | Tragbarer Ultraschall-Durchflussmesser für Flüssigkeiten FSC | ||
| Methode der Montage | Nicht aufdringlich | ||||
| ANWENDUNGEN | |||||
| Saubere Flüssigkeiten ohne Luftblasen und Gase | ++ | ++ | ++ | ++ | |
| Abwasser | + | + | + | + | |
| Zähflüssige Flüssigkeiten | + | + | + | + | |
| Öle | + | + | + | + | |
| Korrosive Flüssigkeiten | ++ | ++ | ++ | ++ | |
| Nicht leitende Flüssigkeiten | ++ | ++ | ++ | ++ | |
| Niedrige Fördermengen | + | + | + | + | |
| Pulsierende Flüsse | (1) | (1) | (1) | (1) | |
| Hohe Temperatur | + | + | + | + | |
| Hoher Druck | ++ | ++ | ++ | ++ | |
| HAUPTMERKMALE VON ULTRASCHALL-DURCHFLUSSMESSERN | |||||
| Schutz | IP65 | IP66 (IP67 optional) | IP67 | IP64 | |
| Rohrdurchmesser für Ultraschall-Durchflussmesser mit Flanschen | NA | NA | NA | NA | |

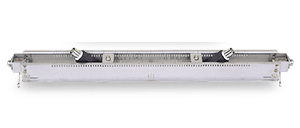

| Rohrdurchmesser für nicht-intrusive Ultraschall-Durchflussmesser | ![]() FSSA-Ultraschallsensor 25 bis 225 mm (Innendurchmesser) / -40 bis +100 °C | ||||

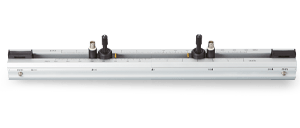

![]() FSSC-Ultraschallsensor 50 bis 1200 mm (Innendurchmesser) / -20 bis +120 °C | |||||

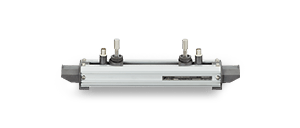

![]() Ultraschallsensor FSSD 13 bis 300 mm (Innendurchmesser) / -40 bis +100 °C | |||||

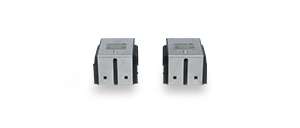

![]() FSSE-Ultraschallsensor 200 bis 6000 mm (Innendurchmesser) / -40 bis +80 °C | |||||

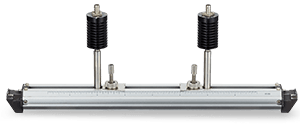

![]() Ultraschallsensor FSSH 50 bis 400 mm (Innendurchmesser) / -40 bis +200 °C | |||||
| Maximaler Druck | Kein Drucklimit | ||||
| Temperatur Flüssigkeit | Abhängig vom verwendeten Ultraschallsensor | ||||
| Skala der Flussgeschwindigkeit | 0 bis ±0.3...10 m/s | 0 bis ±0.3...32 m/s | |||
| Genauigkeit Messung | ±1.5 % | ±1.0% Je nach Durchmesser und Geschwindigkeit | |||
| Ernährung | 100-240 VAC 50/60 Hz oder 20-30 VDC | 100-240 VAC 50/60 Hz | 12-Stunden-Batterie 12 VAC oder 100-240 VAC | ||
na: Nicht anwendbar
(1): Unter bestimmten Bedingungen anwendbar
+: Anwendbar
++: Empfohlen
