Ein Halbleiterrelais (SSR) oder statisches Schütz ist ein elektronisches Schaltgerät, das anstelle eines elektromechanischen Kontakts ein Schaltelement aus elektronischen Bauteilen verwendet, um die Verbindung im Lastkreis herzustellen oder zu unterbrechen.
Unsere Halbleiterrelais weisen mehrere Merkmale auf, die sie von anderen Schaltgeräten unterscheiden:
SSRs (Solid State Relays) wurden entwickelt, um elektrische AC-Lasten mit hoher Leistung mit einem Eingangssignal mit niedriger Spannung zu steuern.
Diese elektronischen Bauteile ermöglichen das Schalten von elektrischem Wechselstrom AC oder Gleichstrom DC ohne mechanische Bewegungen.
Sie werden in der Regel in Systemen eingesetzt, in denen Steuerungen oder Mikrocontroller nicht die erforderliche Fähigkeit zur Leistungsverwaltung bieten können.
Es ist eine Produktkategorie, die mit elektromechanischen Relais und anderen Schaltmethoden konkurriert.
Es gibt zwei Technologien für SSR-Relais:

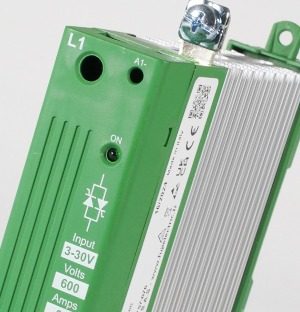

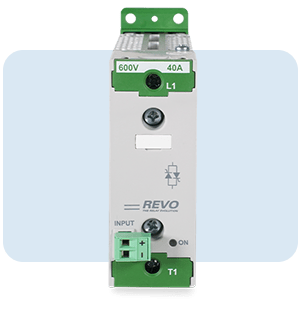

Die grundlegende interne Struktur eines SSR besteht aus mehreren Hauptelementen:
Die Eingangsschnittstelle, die verwendet wird, um die Schaltung optisch vom Eingang zu isolieren.
Ein Steuerteil dient als optischer Isolator. Er besteht oft aus einer oder zwei Leuchtdioden (LEDs) für den Sendevorgang. Für den Empfang werden ein oder mehrere lichtempfindliche Elemente wie Fotodioden oder Fototransistoren verwendet. Diese Elemente schließen den Stromkreis und ermöglichen den Stromfluss zur Last.
Ein Leistungsteil mit einem Schaltelement, meist ein Thyristor wie ein TRIAC, SCR, GTO-Thyristor, aber auch FETs und Triacs werden zum Schalten von Lasten verwendet.
Bei der Funktionsweise eines Halbleiterrelais werden Halbleiterbauelemente wie Transistoren, Thyristoren oder MOSFETs anstelle von elektromechanischen Bauelementen wie Relais verwendet, um ohmsche Lasten oder induktive Lasten mit hoher Leistung zu schalten.
SSR-Relais werden durch eine geringe externe Spannung gesteuert, die an ihre Steuerklemmen angelegt wird. Bei diesem Signal kann es sich um Wechsel- oder Gleichspannung handeln. Mit einer Schaltung mit geringer Leistung lassen sich die Steuerungen von Wechselstrom- oder Gleichstrom-Stromversorgungen einer Last mit hoher Leistung schalten.

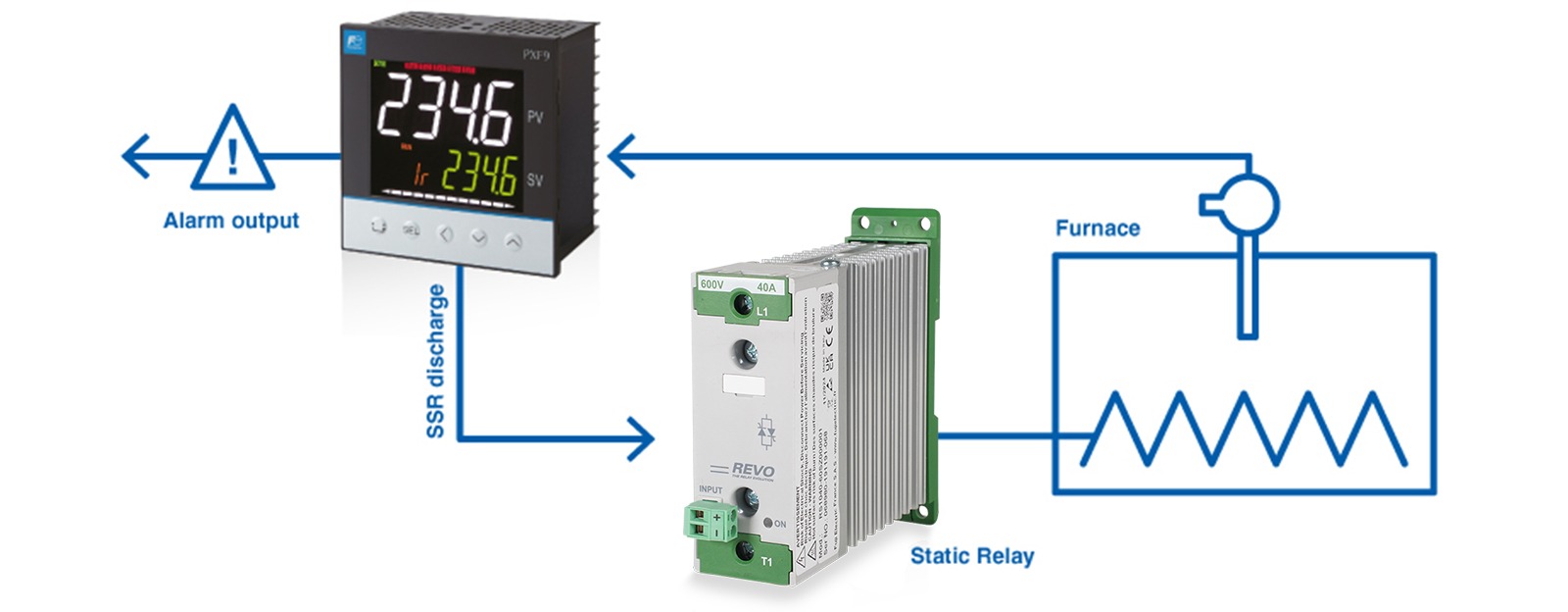

EinPXE-Temperaturregler odereinPID-Regler vom Typ PXFsteuert das Halbleiterrelais (SSR) für Gleichspannung und Gleichstrom, um die Temperatur zu regeln. Der Temperaturregler ist dafür zuständig, das SSR als Reaktion auf Temperaturänderungen ein- und auszuschalten. Um das Halbleiterrelais korrekt zu steuern, muss derTemperaturreglerrichtig ausgewählt werden. Andernfalls besteht die Gefahr, dass das Halbleiterrelais nicht bei der richtigen Temperatur ein- oder ausgeschaltet wird, was zu Schäden an empfindlichen Geräten oder zu Sicherheitsrisiken führen kann. Zudem muss der Temperaturregler in der Lage sein, den vom Halbleiterrelais benötigten Strom zu bewältigen.

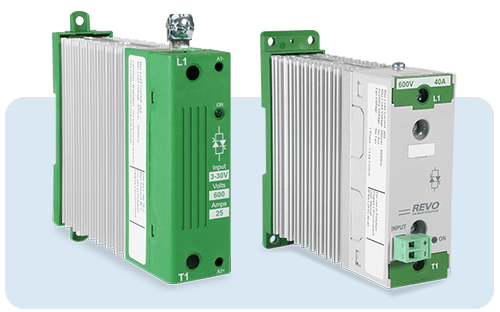

Sie können dieses Bauteil verwenden, um Wechselstrom- oder Gleichstromlasten von einer niedrigen Spannung oder Stromstärke aus zu schalten. Das Halbleiterrelais, das oft als modernes Äquivalent zum mechanischen Schütz angesehen wird, bietet viele Vorteile. Es ist besonders nützlich an Orten, an denen der Schutz vor Überspannungen von entscheidender Bedeutung ist. Dieses Gerät bietet eine Steuerung ohne bewegliche Kontakte, was das Risiko von Verschleiß und Wartung verringert. Dank seiner kontaktlosen Funktion ist es ideal für Schaltungen, bei denen ein geräuschloses und funkenfreies Schalten erforderlich ist.

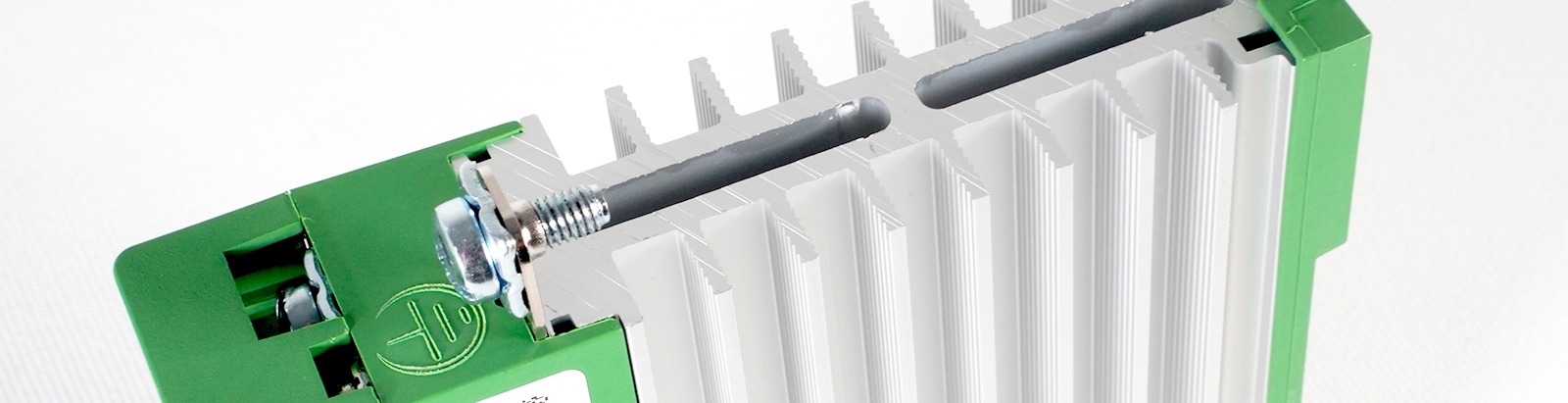

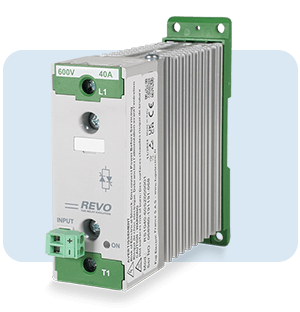

Ein weiterer Schlüsselvorteil ist seine Fähigkeit, mehrphasige Lasten zu bewältigen, wodurch es sich für eine Vielzahl von Industrieanwendungen eignet. Der Anschluss des Halbleiterrelais ist einfach, in der Regel mit Schrauben oder Drähten, und es kann mit einem Kühlkörper montiert werden, um die Wärmeableitung zu steuern. In besonderen Fällen, in denen eine präzise und schnelle Steuerung erforderlich ist, liefert das Halbleiterrelais zuverlässige und konstante Ergebnisse. Was die Auswahl betrifft, so stehen auf unserer Produktseite zahlreiche Optionen zur Verfügung, um Ihre spezifischen Strom- und Spannungsanforderungen zu erfüllen.
Schließlich wird diese Art von statischem Schütz häufig für technische Anwendungen empfohlen, da es robust ist und in verschiedenen Steuerkreisen einen optimalen Schutz bietet.

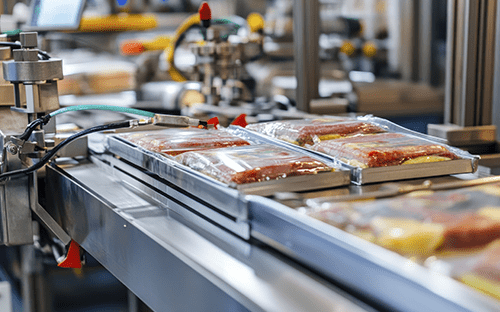

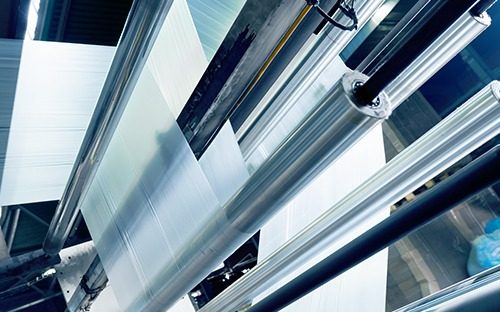

Halbleiterrelais werden häufig in industriellen Prozessen und bei der Automatisierung von Maschinen eingesetzt. Das liegt vor allem an ihrer Fähigkeit, hohe Spannungen und Ströme zu schalten, sowie an ihrer Stoß- und Vibrationsfestigkeit. Sie sind daher ideal für Umgebungen, in denen viel Bewegung herrscht oder schwierige Bedingungen herrschen.
Diese Produkte können auch in Prozessen eingesetzt werden, bei denen es auf Genauigkeit ankommt, z. B. in medizinischen Geräten oder Datenerfassungssystemen. Darüber hinaus werden sie häufig an Orten mit begrenztem Platzangebot eingesetzt. Daher haben Halbleiterrelais ein breites Spektrum an Anwendungsmöglichkeiten, darunter :
Statische Schütze (SSR) haben mehrere Vorteile gegenüber elektromechanischen Relais (EMR). Hier sind einige dieser Vorteile, die SSR-Relais gegenüber EMR-Relais attraktiver machen :
Aus diesen Gründen sind Halbleiterrelais in vielen Anwendungen, in denen es auf Zuverlässigkeit und Genauigkeit ankommt, die bevorzugte Wahl.
Zu den Nachteilen dieser Produkte gehört der höhere Preis. Dieser Nachteil wird jedoch häufig durch die vielen Vorteile der SSR-Relais ausgeglichen.
Lange Lebensdauer

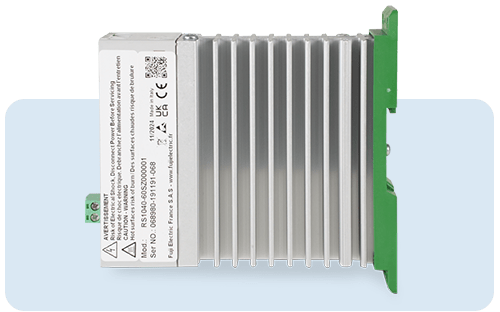

Schalten mit hoher Geschwindigkeit
Ultrafest

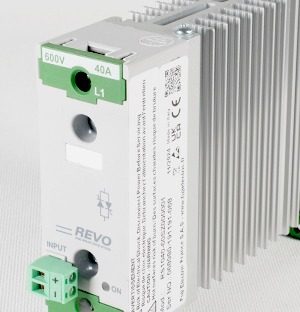

Das erste, was Sie wissen müssen, um die Auswahl Ihrer Halbleiterrelais zu treffen, ist, die Art des Eingangs und des Ausgangs zu überprüfen :
Dann gibt es noch weitere wichtige technische Merkmale zu beachten:
Außerdem sollten Sie die maximalen Abmessungen (Länge x Breite x Höhe), das Ausgangsgeräusch und die Schutzfunktionen überprüfen. Und vergessen Sie nicht den Kontaktwiderstand!
