Elektroinduktiver Staubanalysator - ZiDM-4 EMIDUST
Bitte fragen Sie uns
Elektroinduktiver Staubanalysator - ZiDM-5 QALDUST
Alle 3 Ergebnisse anzeigen
Premium quality in every product
Local service near you
Customer support every step of the way
Seamless technical communication
Technologien
Erfahren Sie, wie Fuji Electric seine alten Referenzen von Gasanalysatoren durch innovative und langlebige Versionen ersetzt, die die Leistung und die Einhaltung von Umweltauflagen optimieren.
Basierend auf der bewährten Technologie der induktiven Elektrifizierung weist die ZiDM-Serie eine Nachweisgrenze von 0,01 mg/m³ auf und behält ihre weltweit anerkannte Zuverlässigkeit und Robustheit bei.
BroschüreLaden Sie die Broschüre herunter und entdecken Sie präzise und robuste Lösungen für die Mehrgasanalyse, die für alle Ihre industriellen Anwendungen geeignet sind.
Dank der verschiedenen verfügbaren Funktionen lässt sich die ZiDM-Serie für eine Vielzahl von Anwendungen einsetzen: von der Emissionsmessung über die Steuerung industrieller Prozesse bis hin zur Überwachung von Filtersystemen.

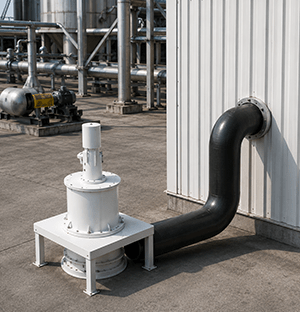

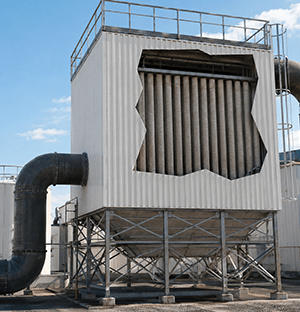

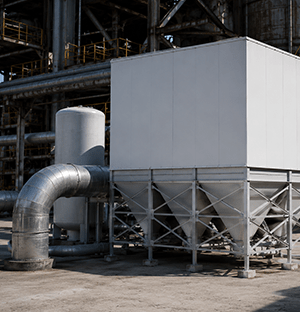

Dieser Analysator kann nämlich an Prozessen wie Beutelfiltern, Zyklonen, Trocknern oder anderen Staubrückgewinnungssystemen installiert werden, um die Partikelemissionen und die Filterleistung zu überwachen.
Die ZiDM-Serie wird häufig für die Prozesssteuerung in Anwendungen eingesetzt, bei denen die Staubwerte bestimmte Grenzwerte nicht überschreiten dürfen. Die integrierten Relais der ZiDM-Serie können als Alarmsignal für Staubpegel verwendet werden.
Durch den mA-Ausgang und die RS485-Schnittstelle eignet sich das Gerät ideal für Anwendungen zur Trendverfolgung.
Die sehr kurze Reaktionszeit ist ein typisches Merkmal der Staubanalysegeräte von Fuji Electric. Sie ermöglicht es, Fehlfunktionen im Prozess der Staubabscheidung schnell zu erkennen und teure Produktverluste zu verhindern.

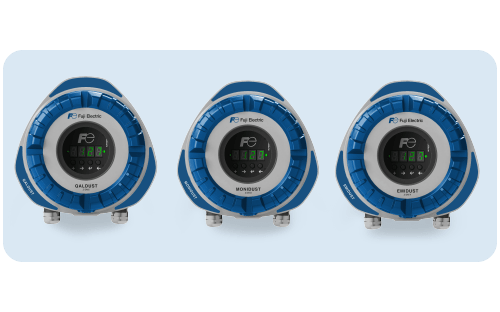

| Δ = Standard - = Optional | ZiDM-3 MONIDUST | ZiDM-4 EMIDUST | ZiDM-5 QALDUST |
| Robustes, druckgegossenes Aluminiumgehäuse Klasse IP66 | Δ | Δ | Δ |
| Schnellspannverbindung für eine einfache Installation | Δ | Δ | Δ |
| Grüne, gelbe und rote Status-LEDs | Δ | Δ | Δ |
| „Autosetup“-Funktion für die automatische Grundeinstellung | Δ | Δ | Δ |
| Zwei Trockenkontaktrelais zeigen zwei einstellbare Staubpegel an: Warnung und Alarm | Δ | Δ | Δ |
| Stromversorgung mit 24 VDC oder 100 bis 240 VAC | Δ | Δ | Δ |
| USB-Schnittstelle für einen bequemen Anschluss bei der Inbetriebnahme | Δ | Δ | Δ |
| DustTool-Software zur Einrichtung und Konfiguration | Δ | Δ | Δ |
| Standardisierte Reaktion auf die Produktion: optimale und identische Qualität jedes Geräts | Δ | Δ | Δ |
| Während der Produktion linearisiert mit dem standardisierten Test gemäß ISO 12103 „Arizona Road Dust Test“ | Δ | Δ | Δ |
| RS485 für Modbus RTU-Kommunikation oder proprietäres Protokoll | Δ | Δ | Δ |
| 4-stellige, grün beleuchtete Anzeige und Tasten zur lokalen Konfiguration und Statusanzeige | Δ | Δ | Δ |
| Isolierter und aktiver mA-Ausgang mit Alarmen gemäß NAMUR NE43 | Δ | Δ | Δ |
| Automatische Nullpunkt- und Skalierungskorrektur mit automatischer Driftkorrektur | Δ | Δ | Δ |
| Kalibrierungsmöglichkeit für Messungen in mg/m³ | - | Δ | Δ |
| QAL1-Zertifizierung durch TÜV und MCERTS gemäß EN14181:2014 | - | - | Δ |
| Ausgleich der Durchflussgeschwindigkeit mittels eines mA-Signals eines externen Durchflussmessers | - | Δ | Δ |
| Option für drahtlose Kommunikation zur Senkung der Verkabelungs- und Installationskosten | - | - | - |

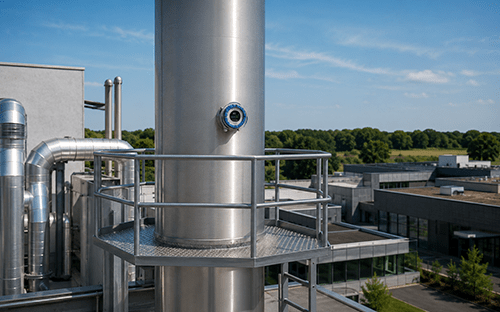

Die Staubanalysatoren von Fuji Electric messen Partikel, die mit einer isolierten Sonde interagieren, die in einem Rohr oder Kamin installiert ist. Ein Signal wird induziert, wenn sich Partikel in der Nähe der Sonde bewegen oder diese berühren. Dieses Signal wird dann durch eine Reihe von fortschrittlichen Algorithmen verarbeitet, um das Rauschen herauszufiltern und genaue Messungen der Staubkonzentrationen zu liefern.
Die klassische triboelektrische Technologie basiert auf der Gleichstromkomponente (DC) des elektrischen Signals, die erzeugt wird, wenn Partikel mit der Sonde in Kontakt kommen und eine Ladung auf sie übertragen.
Die Technologie der induktiven Elektrifizierung nutzt zusätzlich die Wechselstromkomponente (AC) des triboelektrischen Signals, wodurch der Einfluss von Sensorverschmutzung, Temperaturunterschieden und Geschwindigkeitsänderungen verringert wird. Mit der induktiven Elektrifizierungstechnologie ist es möglich, eine Nachweisgrenze von 0,01 mg/m³ zu erreichen.

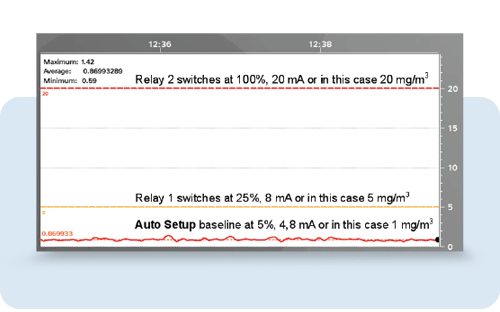

Die automatische Einstellfunktion „Auto Setup“ ist eine einzigartige Funktion des Staubmessgeräts von Fuji Electric. Sie ermöglicht eine einfache und intuitive Konfiguration. Während des automatischen Konfigurationsvorgangs, der unter normalen Prozessbedingungen durchgeführt wird, passt sich das Messgerät automatisch an die Prozessbedingungen an und legt den Messbereich sowie die Alarmgrenzen entsprechend diesen Bedingungen fest. Unter normalen Bedingungen leuchtet eine grüne LED am Gerät, und der mA-Ausgang ist auf 5 % des Skalenendwerts eingestellt.
Wenn sich der Messpunkt vor dem Filtersystem befindet, kann die Basislinie für die automatische Anpassung mehrere g/m³ betragen. Wenn er sich stromabwärts des Filtersystems befindet, kann die Basislinie für die automatische Anpassung nur einige mg/m³ betragen. In beiden Fällen ist keine manuelle Einstellung des Bereichs erforderlich.

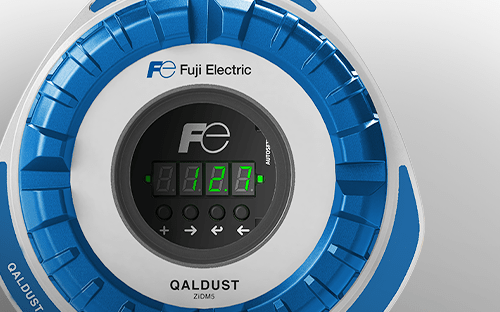

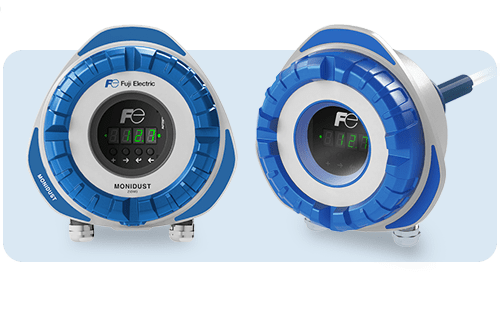

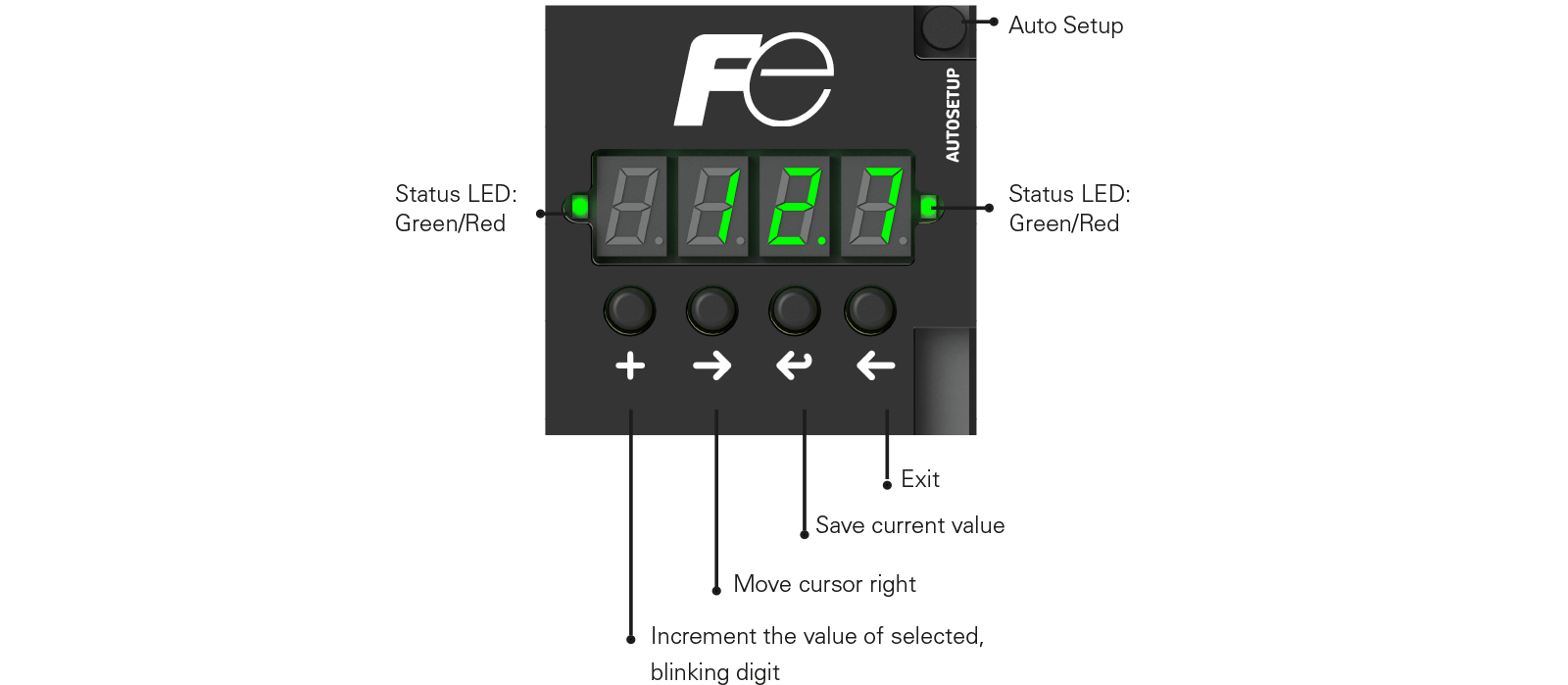

Die Analysatoren ZiDM-4 EMIDUST und ZiDM-3 MONIDUST sind mit einer lokalen Benutzeroberfläche zur Konfiguration und Einstellung ausgestattet.
Der Bediener kann die Messwerte in Echtzeit auf der 4-stelligen Anzeige in mA, % oder mg/m³ sehen.
Die 4-Tasten-Schnittstelle ermöglicht es dem Bediener, durch die Menüs zu navigieren und die wichtigsten Parameter zu ändern.
Neben der Anzeige befindet sich eine zusätzliche Taste, mit der das automatische Konfigurationsverfahren gestartet werden kann.
Seit 1993 ist unsere Technologie zur Staubmessung weltweit anerkannt, mit mehr als 17.000 Installationen in über 50 Ländern.
Das Messprinzip hat sich zu einem bewährten Standard für die Anforderungen an die genaue Erkennung und Quantifizierung von Staubanteilen entwickelt.
Zahlreiche Labortestkampagnen haben außerdem eine hervorragende Linearität bei verschiedenen Staubarten gezeigt.
Die Grafik unten zeigt den mA-Ausgang während des ISO 12103-Standardtests (Arizona Road Dust Test).
Temperaturtests zeigten über den gesamten Temperaturbereich nahezu keine Auswirkungen.

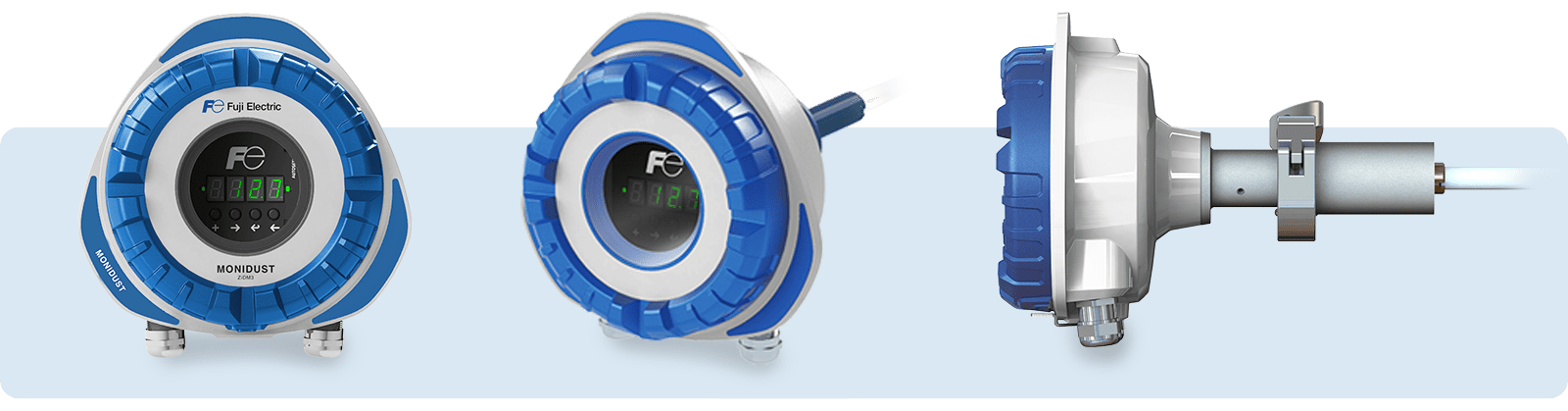

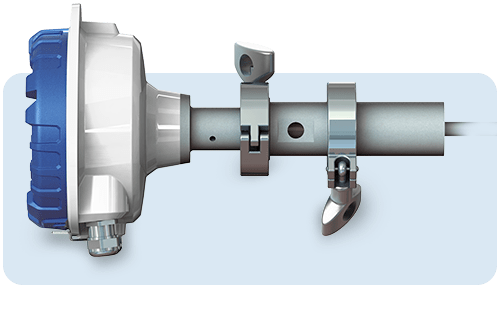

Die ZiDM-Serie wird mit einer großen Auswahl an Sonden und Prozessanschlüssen angeboten.
Die neuen mechanischen Lösungen spiegeln unseren Kompetenzbereich der letzten zwanzig Jahre wider.
Die ZiDM-Serie wurde so konzipiert und entwickelt, dass sie sich an industrielle Prozesse und Anforderungen anpassen lässt, je nach Kundenwunsch.

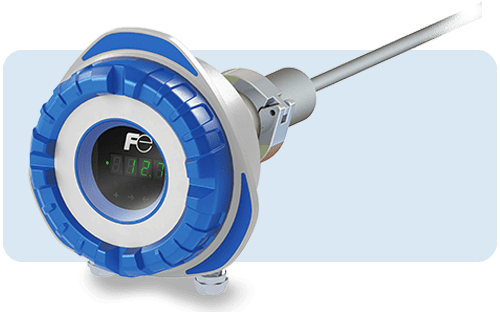

Die ZiDM-Serie wird mit einer 500 mm langen Sonde geliefert, die aus Edelstahl 316L und Ryton als Isoliermaterial besteht. Diese Sonde hält Temperaturen bis zu 300 °C und einem Druck von bis zu 600 kPa stand. Der Schnellspanner ermöglicht ein einfaches und schnelles Entfernen des Instruments. Dies ist besonders bei schwierigen Prozessbedingungen nützlich, bei denen die Sonden regelmäßig gereinigt werden müssen.
Sondenlängen und -beschichtungen (optional):

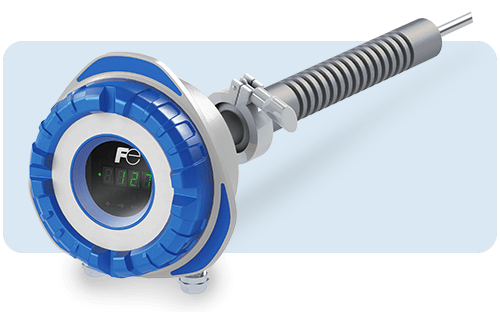

Für kundenspezifische Lösungen ist eine große Auswahl an verschiedenen Sonden als Option erhältlich. Feuchte und klebrige Stäube können zu einer Ansammlung von leitfähigem Staub auf der Sonde führen, was die Messgenauigkeit und Zuverlässigkeit beeinträchtigt.
Da die induktive Elektrifizierung auf der Übertragung elektrostatischer Ladung zwischen Sonde und Verstärker beruht, kann die Ansammlung von leitfähigem Staub zu einem Brückeneffekt zwischen der Sonde und der geerdeten Hülle führen.

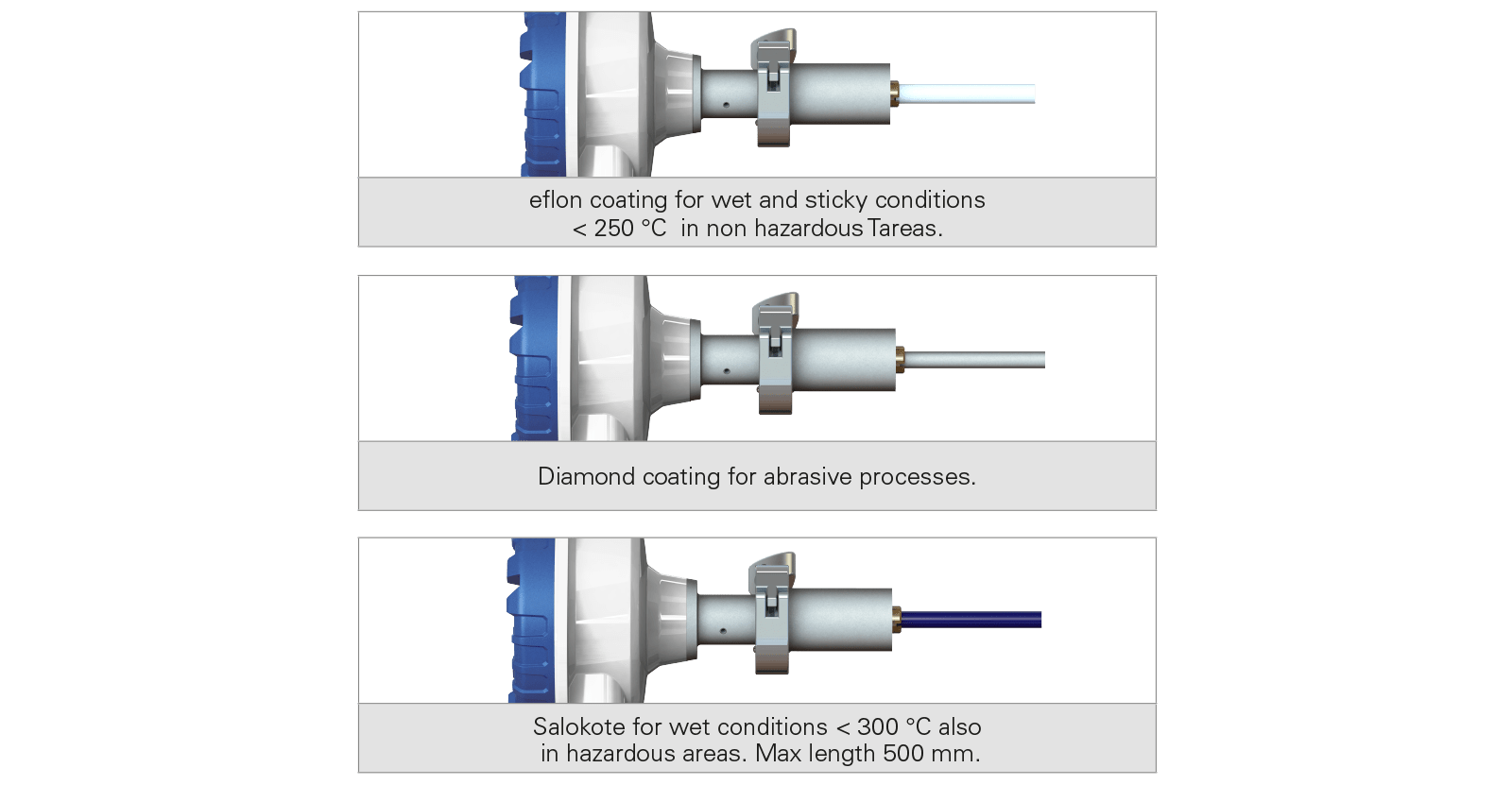

Um dies zu verhindern, haben wir verschiedene Beschichtungen für unterschiedliche Prozessbedingungen entwickelt:
Wird unter Prozessbedingungen verwendet, bei denen sich mit hoher Wahrscheinlichkeit Staub auf der Sonde ansammelt.
Die Luftspülung sorgt dafür, dass die Sondenbasis frei von Staubansammlungen bleibt.
Die Hochtemperatursonde kann bei Prozessbedingungen bis zu 700 °C eingesetzt werden.
Die Option "Luftspülung" ist für diese Sonde nicht verfügbar.
Die Flansche für den Anschluss an den Prozess können entsprechend den Kundenspezifikationen ausgewählt werden.

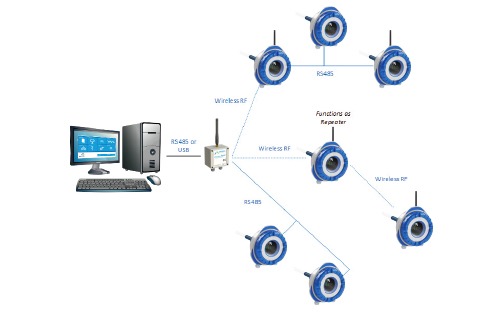

Die Analysatoren der ZiDM-Serie können mithilfe einer Fuji Electric RF-Plattform vernetzt werden.
Das senkt die Kosten für die Verkabelung und erleichtert die Installation mit einer vollständig integrierten und benutzerfreundlichen RF-Verbindung.
Jeder Analysator kann einen Bereich von 1 km abdecken und als Netzwerkrepeater fungieren. Mit seinen Richtantennen kann der Bereich stark erweitert werden.
Eigenschaften des drahtlosen Netzwerks :

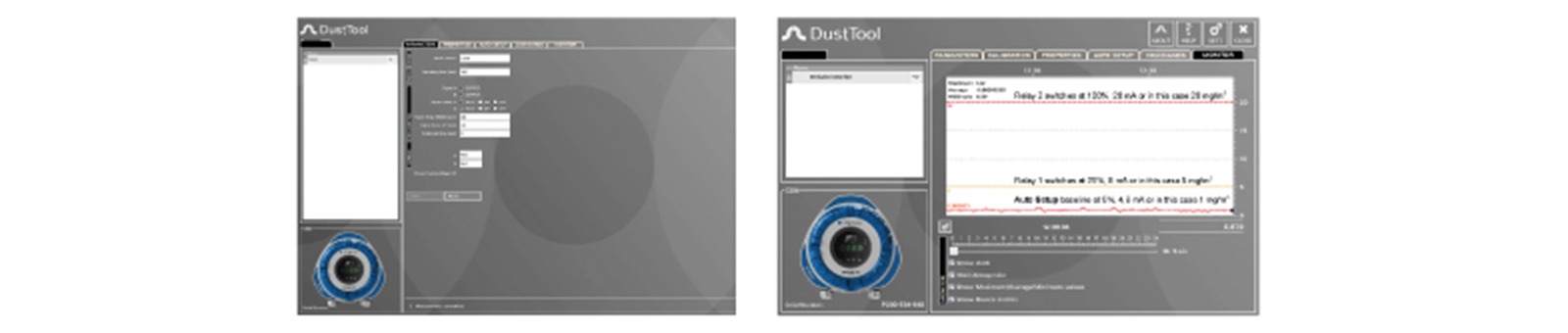

Die Messgeräte der ZiDM-Serie lassen sich mit der Software DustTool verwalten und konfigurieren. Diese bietet eine praktische Plattform, um Messergebnisse anzuzeigen, die automatische Kalibrierung zu starten und die Parameter des Messgeräts einzustellen.
Schließen Sie ein USB-Kabel direkt an den USB-Anschluss an oder verwenden Sie einen generischen USB-RS485-Konverter und verbinden Sie diesen einfach mit dem RS485-Bus des Geräts.
DustTool erkennt automatisch die verwendete Schnittstelle und stellt eine Verbindung mit dem Gerät her.

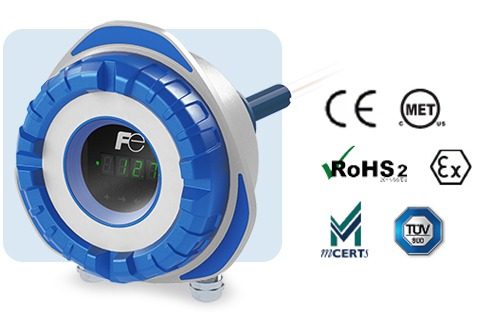

Der ZiDM-5 QALDUST ist für Fabriken zugelassen, die den folgenden Vorschriften unterliegen:
Konformität des ZiDM-5 QALDUST mit der Norm EN 15267-3:2007. Zertifizierungsstufen:
Strömungsgeschwindigkeiten von 3 bis 40 m/s. Kann über eine RS485-Schnittstelle (Modbus RTU) gemäß VDI 4201 vernetzt werden.
Installation, Inbetriebnahme und Kalibrierung des ZiDM-5 QALDUST mittels gravimetrischer Messung. Einseitige Installation, ohne Ausrichtung oder mechanische Justierung. Schutzart IP66 erforderlich, wetterfest (-20 bis 50 °C). Die automatische Einstellfunktion liefert sofort verwertbare Messwerte. Die Stromversorgung kann zwischen 100 und 230 VAC oder 24 VDC erfolgen. Konfigurationsmöglichkeiten vor Ort und per Fernzugriff über RS485.
Die regelmäßige Überprüfung des ZiDM-5 QALDUST während des Betriebs.
Die Null- und Skalierungskontrollen erfolgen automatisch und erfordern keinen manuellen Eingriff. Lediglich die Reinigung der Sonde muss durchgeführt werden. Es sind keine weiteren Einstellungen erforderlich.
Jährlicher Überwachungstest (AST): Jährliche Überprüfung der Variabilität und Gültigkeit der Kalibrierfunktion.

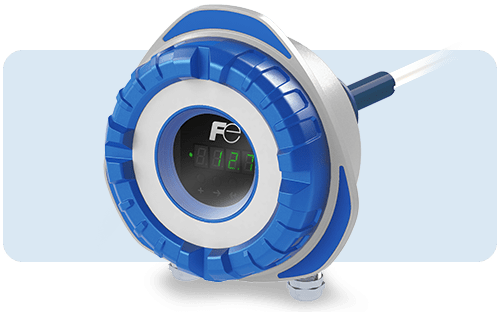

Der QALDUST ZiDM-5-Staubanalysator mit QAL1-Zertifizierung ist ein unverzichtbares Instrument für die genaue Überwachung der gesamten Schwebstoffe (TSP). Der Analysator ist mit modernster Technologie ausgestattet und bietet unter verschiedenen Betriebsbedingungen eine hervorragende Leistung.
Dieser Analysator basiert auf dem Prinzip der induktiven Elektrifizierung und garantiert eine hohe Genauigkeit bei der Messung von Schwebstoffen.
Der große Messbereich und die verschiedenen Zertifizierungsbereiche sorgen für eine flexible Anpassung an verschiedene Betriebsumgebungen.
Die hohe Schutzart (IP66) sorgt dafür, dass der Analysator auch unter schwierigen Umweltbedingungen zuverlässig arbeitet, während die Stromversorgungsoptionen Flexibilität bei der Installation bieten.
Die Vielfalt der Ausgangssignale und Kommunikationsschnittstellen erleichtert die Integration in andere Systeme und ermöglicht eine Fernüberwachung.
Die robuste Aluminiumkonstruktion und die Verwendung hochwertiger Materialien sorgen für eine lange Haltbarkeit in anspruchsvollen Umgebungen.
Die drahtlose Kommunikation bietet mehr Flexibilität mit einer großen Reichweite und erleichtert die Überwachung aus der Ferne.

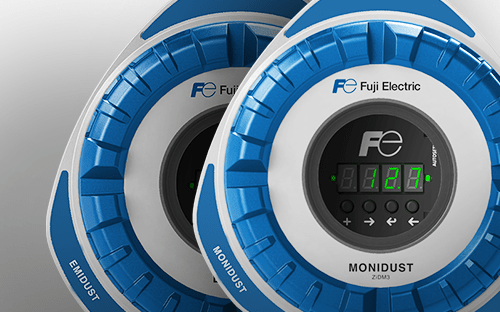

Modell ZiDM-3 MONIDUST zur Staubmessung in der Prozesskontrolle und Modell ZiDM-4 EMIDUST zur kontinuierlichen Messung der Staubkonzentrationen an der Emissionsstelle, wenn keine QAL1-Zertifizierung erforderlich ist
Servierte Branchen :

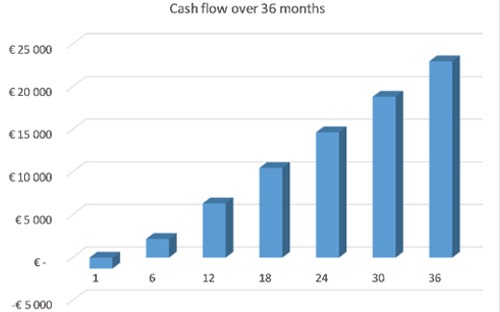

Das bedeutet einen Produktverlust von 84 000 kg pro Jahr, die wahrscheinlich in die Umwelt freigesetzt werden. Über 20.000 € Einsparungen in 3 Jahren und eine Amortisationszeit von weniger als 3 Monaten.
Die Staubanalysatoren ZiDM-3 MONIDUST und ZiDM-4 EMIDUST zeichnen sich als fortschrittliche Geräte aus, die für die genaue Überwachung der Gesamtschwebstoffe (TSP) konzipiert sind. Ausgestattet mit modernster induktiver Elektrifizierungstechnologie bieten diese Geräte eine außergewöhnliche Zuverlässigkeit unter einer Vielzahl von Betriebsbedingungen.
Das Prinzip der induktiven Elektrifizierung gewährleistet eine genaue und zuverlässige Messung von Schwebeteilchen und bietet eine robuste Lösung für die Überwachung der Luftqualität.
Mit einem erweiterten Messbereich und der Schutzart IP66 sind diese Analysatoren für die unterschiedlichsten Umgebungen gerüstet, auch unter schwierigen Bedingungen.
Mit einer flexiblen Stromversorgung können diese Analysatoren effizient in verschiedene Systeme integriert werden und bieten vielseitige Installationsoptionen.
Eine Vielzahl von Ausgangssignalen und Kommunikationsoptionen ermöglicht eine einfache Integration in bestehende Überwachungssysteme.
Die robuste Aluminiumkonstruktion und die Verwendung hochwertiger Materialien sorgen für eine außergewöhnliche Haltbarkeit in anspruchsvollen Umgebungen.
Diese Eigenschaften ermöglichen den Einsatz in einem breiten Spektrum von Umweltbedingungen und gewährleisten eine optimale Leistung.
Die drahtlose Kommunikation bietet eine große Reichweite und erleichtert die Fernüberwachung in verschiedenen städtischen Umgebungen.
