Erfahren Sie, wie Fuji Electric seine alten Referenzen von Gasanalysatoren durch innovative und langlebige Versionen ersetzt, die die Leistung und die Einhaltung von Umweltauflagen optimieren.
Sie suchen einen ATEX-konformen Sauerstoffanalysator mit Zirkonoxid-Sensor zur Überwachung eines Prozesses in einer explosionsgefährdeten Umgebung? Bei der Auswahl des Geräts müssen der Einsatzbereich, die Gaszusammensetzung, der Messbereich, die erwartete Leistung und die erforderlichen Zertifizierungen berücksichtigt werden.

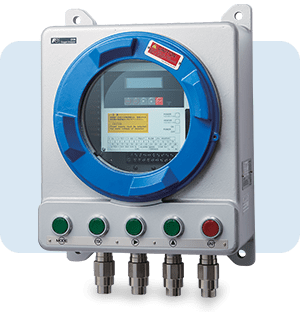

Das Sauerstoffanalysesystem von Fuji Electric, bestehend aus der Sonde ZFKE und dem Regler ZKME, gewährleistet die kontinuierliche Messung der O₂-Konzentration in nicht brennbaren Gasgemischen. Seine explosionsgeschützte Bauweise erfüllt die Anforderungen gefährlicher Industrieumgebungen und von Anwendungen zur Verbrennungssteuerung.
BroschüreLaden Sie die Broschüre herunter und entdecken Sie präzise und robuste Lösungen für die Mehrgasanalyse, die für alle Ihre industriellen Anwendungen geeignet sind.

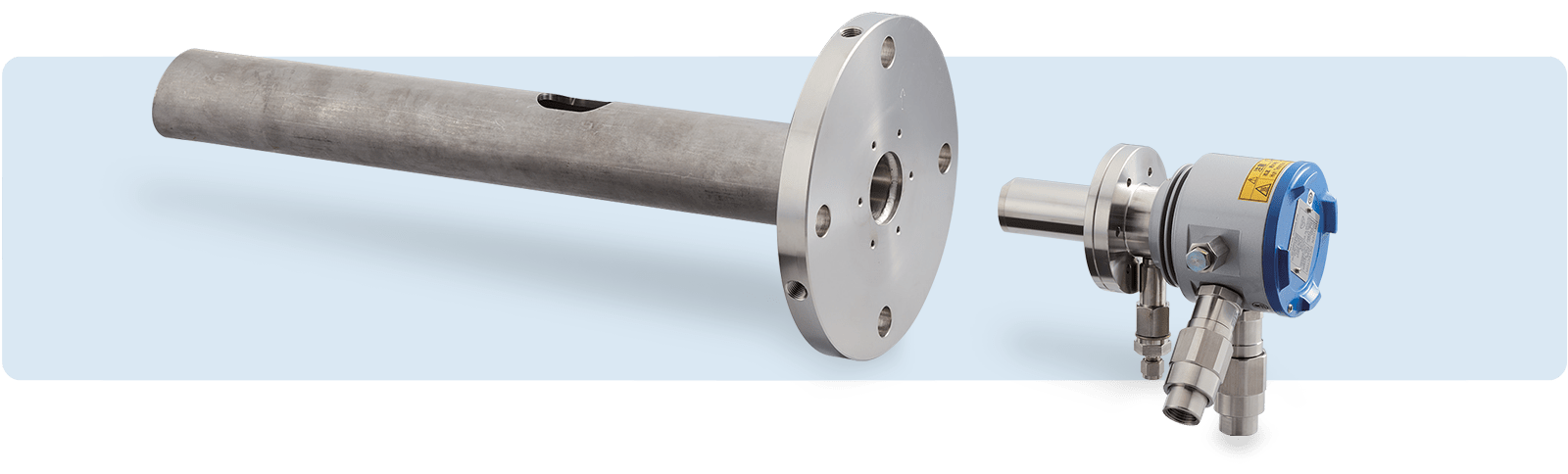

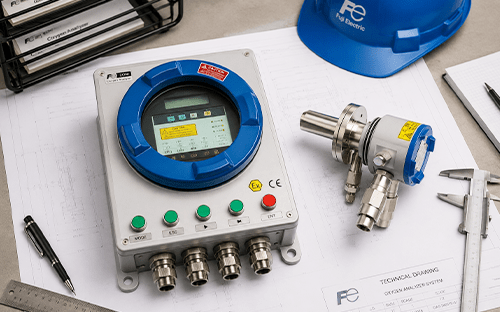

Der In-situ-Sauerstoffanalysator von Fuji Electric vereint zwei sich ergänzende Komponenten:
Diese Konfiguration ermöglicht die kontinuierliche Messung der Sauerstoffkonzentration in nicht brennbaren Gasen, die insbesondere aus Heizkesseln und Industrieöfen stammen. Sie eignet sich besonders für die Steuerung und Optimierung des Verbrennungsprozesses in explosionsgefährdeten Bereichen.
Da die Messung direkt im Prozess erfolgt, ist kein komplexes System zur Gasentnahme und -aufbereitung erforderlich. Diese Konzeption vereinfacht die Installation und reduziert den Wartungsaufwand.

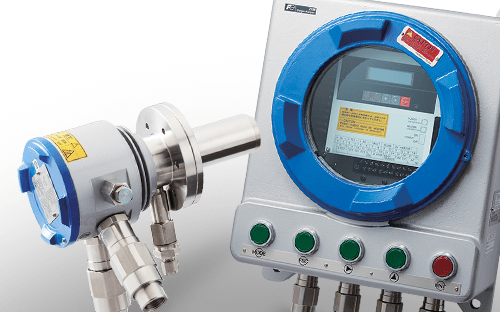

Das System, das den Zirkoniumdioxid-Sauerstoffanalysator ZKME mit der Sauerstoffsonde ZFKE kombiniert, bietet zahlreiche Vorteile für die Sauerstoffüberwachung in industriellen Umgebungen:
Das Messprinzip beruht auf den elektrochemischen Eigenschaften von Zirkoniumoxid, das auf hohe Temperaturen erhitzt wird. Zirkoniumoxid leitet Sauerstoffionen, sobald es seine Betriebstemperatur erreicht hat.
Der Unterschied in der Sauerstoffkonzentration zwischen dem gemessenen Gas und der Referenzluft erzeugt eine elektromotorische Kraft. Das System nutzt dieses Signal, um die O₂-Konzentration im Gasgemisch zu berechnen.

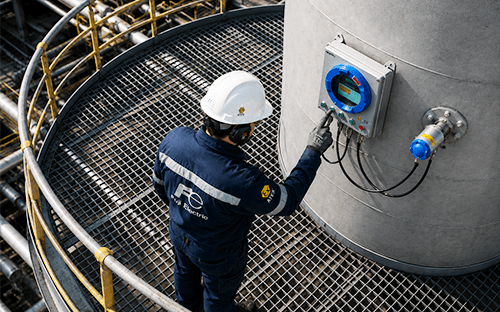

Dank seiner direkten Installation im Kanal erkennt der Analysator Schwankungen des Sauerstoffgehalts umgehend. So liefert er die erforderlichen Daten für die Regelung des Luft-Kraftstoff-Verhältnisses und die Prozessüberwachung.
Das Messgerät verfügt über zwei vom Benutzer konfigurierbare Messbereiche. Der obere Grenzwert kann in Schritten von 1 Vol.-% zwischen 2 und 50 Vol.-% Sauerstoff eingestellt werden.
Diese Flexibilität ermöglicht es, die Messung an die Eigenschaften des Prozesses anzupassen, sei es bei der Überwachung von Verbrennungsabgasen, Motorabgasen oder anderen nicht brennbaren Gasgemischen.

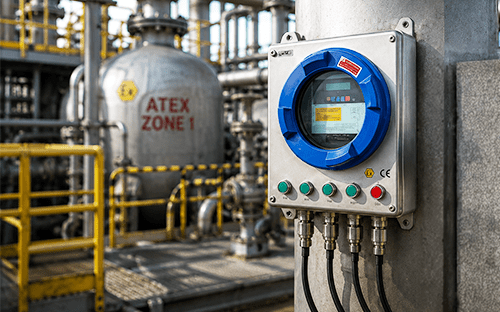

Bevor man sich für einen Sauerstoffanalysator mit Zirkonoxid-Sensor für den ATEX-Bereich entscheidet, sollte insbesondere Folgendes überprüft werden:
Das System ZFKE/ZKME bietet eine Wiederholgenauigkeit von höchstens ±0,5 % des Skalenendwerts und eine Linearität von höchstens ±2 % des Skalenendwerts.
Die Ansprechzeit beträgt zwischen 4 und 7 Sekunden, bis 90 % des Endwerts erreicht sind, gerechnet ab dem Einströmen des Kalibriergases. Diese Reaktionsgeschwindigkeit ermöglicht es, Schwankungen der Sauerstoffkonzentration schnell zu erfassen und die Verbrennungssteuerung zu verbessern.

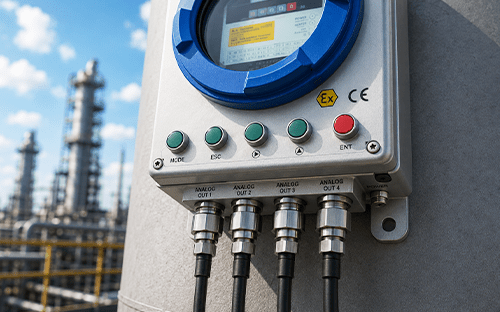

Es stehen zwei Arten von Analogausgängen zur Verfügung:
Über diese Signale können die Messergebnisse an eine SPS, ein Überwachungssystem oder eine Regeleinrichtung übertragen werden. Die Protokolle RS-485 Modbus oder HART erleichtern zudem die Integration des Analysegeräts in die Kommunikationsarchitektur des Standorts.
Das Messgerät verfügt über mehrere Funktionen, die seinen sicheren Betrieb gewährleisten sollen. Der Controller unterbricht automatisch die Stromversorgung der Sonde, sobald ein Bruch des Thermoelements festgestellt wird.
Über einen externen Eingang kann die Stromversorgung im Notfall ebenfalls unterbrochen werden. Die Funktion zur Sperrung der Bedienelemente begrenzt zudem das Risiko von Bedienungsfehlern.
Diese Vorrichtungen ergänzen die explosionsgeschützte Bauweise der Anlage.
Je nach gewählter Konfiguration kann der Analysator verschiedene Zusatzfunktionen integrieren:
Mit diesen Optionen lässt sich das System an die Anforderungen des Prozesses anpassen und der manuelle Wartungsaufwand reduzieren.

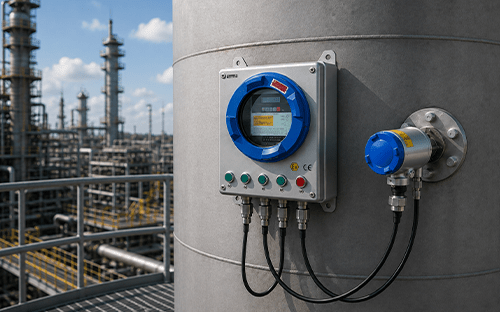

Der ZKME-Regler kann in einen Schaltschrank eingebaut oder an einer Rohrleitung montiert werden. Die Verkabelungsstrecke zwischen Regler und Fühler kann bis zu 100 Meter betragen, was den Einsatz in anspruchsvollen industriellen Umgebungen erleichtert.
Das Analysegerät unterstützt folgende Stromversorgungen:
Die endgültige Konfiguration muss unter Berücksichtigung der Prozessbedingungen, der Installationsvorgaben und der behördlichen Einstufung des Bereichs festgelegt werden.
Fuji Electric France unterstützt Sie bei der Planung und Auswahl Ihres Sauerstoffmesssystems. Unsere Spezialisten analysieren die Gaszusammensetzung, die Prozessbedingungen, den Messbereich und die Anforderungen im Zusammenhang mit dem explosionsgefährdeten Bereich, um Ihnen eine geeignete Konfiguration vorzuschlagen.
Sind Sie auf der Suche nach einem ATEX-konformen Sauerstoffanalysator mit Zirkonoxid-Sensor oder einer explosionsgeschützten Lösung zur Verbrennungsüberwachung? Wenden Sie sich an Fuji Electric France, um die Konformität der Geräte mit den gesetzlichen Vorschriften zu überprüfen und ein individuelles technisches Angebot zu erhalten.
