Leitfaden zum Kauf von Drucksensoren für die Nuklearindustrie
Der Drucksensor fürdie Nuklearindustrie ist ein unverzichtbares Gerät, um präzise und zuverlässige Messungen in Kernkraftwerken zu gewährleisten. Fuji Electric France stellt hochpräzise Druckmessumformer für den Nuklearbereich her, die für Sicherheitsanwendungen zugelassen sind und strenge Anforderungen hinsichtlich Rückverfolgbarkeit, Erdbebensicherheit und Umweltverträglichkeit erfüllen.
Drucksensor für nukleare Anwendungen
Zuverlässige, innovative und leistungsstarke Druckmessumformer für den Nuklearbereich
Seit mehr als 20 Jahren unterstützt Fuji Electric France Kernkraftwerksbetreiber, EPC-Unternehmen und Zulieferer mit für den Einsatz in Kernkraftwerken qualifiziertenDruckmessumformern, die sich durch hohe Präzision, Langzeitstabilität und Liefertreue auszeichnen.
Wir liefern Relativ-, Differenz- und Absolutdruckmessumformer für Kernkraftwerke und Forschungsanlagen weltweit.
Broschüre
Die nuklearen Drucksensoren von Fuji Electric
Laden Sie die Broschüre herunter und erfahren Sie, wie die Druckmessumformer von Fuji Electric für Sicherheit, Präzision und langfristige Stabilität in anspruchsvollen Anwendungen im Nuklearbereich sorgen.
Vielleicht fragen Sie sich, warum in solchen Umgebungen für den Einsatz in der Kerntechnik zugelassene Druckmessumformer verwendet werden.
Eine der wichtigsten Fragen, die man sich stellen sollte, lautet zweifellos: Sicherheit?
Was macht sie so besonders?
Nachfolgend stellen wir Ihnen die wichtigsten Punkte vor.
Was ist ein nuklearer Drucksensor?
Die nuklearen Drucksensoren von Fuji Electric wurden entwickelt und hergestellt, um eine präzise und zuverlässige Messung in kerntechnischen Anlagen zu gewährleisten.
Sie sind für den Einbau in Systeme geeignet, die Sicherheitsfunktionen erfüllen, deren Ausfall schwerwiegende industrielle oder radiologische Folgen haben könnte.
Die nuklearen Druckmessumformer von Fuji Electric sind seit mehreren Jahrzehnten in allen französischen Kernkraftwerken der EDF sowie in zahlreichen Kraftwerken weltweit im Einsatz, darunter auch in den zuletzt in Betrieb genommenen EPR-Reaktoren (Taishan, Flamanville, Olkiluoto) und in den im Bau befindlichen Anlagen (Hinkley Point C).
Das umfassende Engagement von Fuji Electric France im Bereich der nuklearen Sicherheit basiert auf einer echten Sicherheitskultur. Diese ist fester Bestandteil der Unternehmens-DNA.
Qualifikationen im Nuklearbereich: Kennen Sie die Normen IEEE 323, RCC-E K3, K3ad, Class 1E, KTA 3505, LOCA und IEC?
Der RCC-E legt die Regeln für die Auslegung und den Bau von elektrischen und messtechnischen Anlagen fest, die in Druckwasserreaktoren zum Einsatz kommen.
Er legt die Anforderungen an sicherheitsrelevante Ausrüstungen, an Ausrüstungen, die zur Verfügbarkeit der Anlage beitragen, sowie an die projektspezifische Qualitätssicherung fest.
Qualifizierung von Anlagen, die einer Sicherheitsklassifizierung unterliegen (IPS-1E / F1A / NC), und von Anlagen, die für die Verfügbarkeit der Anlage wichtig sind (IPD), sowie spezifische Qualitätssicherungsanforderungen, die die ISO 9001 ergänzen
Der RCC-E wird von der AFCEN (Französischer Verband für die Regeln zur Auslegung, zum Bau und zur Betriebsüberwachung von Ausrüstung für Kernkraftwerke) herausgegeben.
Er wurde in Zusammenarbeit mit Herstellern, Ingenieurbüros, Behörden, Betreibern und wichtigen Akteuren der Branche erarbeitet und spiegelt eine Reihe bewährter Verfahren wider, die auf die Anforderungen der IAEO abgestimmt sind. Zu den Mitgliedern der AFCEN zählen EDF, Framatome, die CEA, Bureau Veritas und weitere führende Akteure.
Die verschiedenen Kategorien der nuklearen Qualifikation verstehen
Zulassung für normale Umgebungsbedingungen gemäß RCC-E (nicht klassifizierte Sicherheitskategorie: IPS-NC)
Qualifizierung für Störfallbedingungen von Geräten, die in sicherheitsrelevanten Bereichen installiert sind: Diese Qualifizierungsverfahren (RCC-E Band B) belegen die Eignung unserer Geräte K3 und K3ad für den Betrieb unter spezifischen Umgebungs- und Störfallbedingungen.
Warum sollten Sie sich für einen nuklear qualifizierten Drucksensor von Fuji Electric entscheiden?
Durch die Wahl eines für den Einsatz in Kernkraftwerken qualifizierten Druckmessumformers von Fuji Electric lassen sich die Projektanforderungen hinsichtlich Sicherheitsklassifizierung, Umweltqualifizierung, Erdbebensicherheit, Betriebsfähigkeit unter Störfallbedingungen, Rückverfolgbarkeit der Fertigung und Dokumentationsunterlagen erfüllen.
Wenn Sie sich für einen kerntechnisch zugelassenen Druckmessumformer von Fuji Electric entscheiden, können Sie die Projektanforderungen in folgenden Bereichen erfüllen:
Integrität oder Funktionsfähigkeit unter seismischen Belastungen unter Unfallbedingungen
Rückverfolgbarkeit der Herstellung
Ein nach ISO 9001, QN100, QN200, QN300 und ISO 19443 zertifiziertes Qualitätsmanagementsystem trägt zur Konformität der Produkte und zur Einhaltung der dokumentarischen Anforderungen der Projekte bei.
Garantie für die Lieferung der Dokumentationsunterlagen gemäß den Projektspezifikationen.
Einhaltung des Projektzeitplans durch die Leitung und strenge Überwachung eines dedizierten nuklearen Projektteams.
Sicherheit
Qualifikationen
Nachvollziehbarkeit
Einhaltung
strenge Überwachung
Hergestellt in Frankreich
6 wesentliche Merkmale eines Druckmessumformers für nukleare Anwendungen:
Qualitätssicherung für kerntechnisch qualifizierte Druckmessumformer
Fuji Electric wendet während des gesamten Fertigungsprozesses strenge Qualitätskontrollen an, darunter die Schulung und Qualifizierung des Personals, die Rückverfolgbarkeit der Lieferkette, die Kontrolle der Fertigungsabläufe, das Dokumentenmanagement und der technische Kundensupport.
Unser nach ISO 9001, QN100, QN200, QN300 und ISO 19443 zertifiziertes Qualitätsmanagementsystem erfüllt die Anforderungen an die Produktkonformität und die Projektdokumentation für nukleare Anwendungen.
Lebensdauer von für den Einsatz in kerntechnischen Anlagen zugelassenen Druckmessumformern
Die nuklearen Druckmessumformer von Fuji Electric sind so ausgelegt, dass sie ihre Leistungsfähigkeit und Betriebsbereitschaft langfristig aufrechterhalten, auch unter schweren Unfallbedingungen. Je nach Modell und Umfang der Qualifizierung beträgt die Lebensdauer bis zu 40 Jahre, bei bestimmten Ausführungen sogar bis zu 60 Jahre.
Für den Einsatz in der Kerntechnik zugelassene elektrische Steckverbinder
Die elektrischen Anschlüsse sind ein wesentlicher Faktor für die Zuverlässigkeit des Messumformers. Fuji Electric verwendet K2-zertifizierte Schnellkupplungen mit Vierteldrehung, die von langjährigen Partnern wie SAIB und SOURIAU geliefert werden, zwei anerkannten Akteuren der französischen Nuklearindustrie.
Dichtungen und Einlagen in nuklearer Qualität
Alle unsere Dichtungen und Dichtungsringe sind PMUC-zertifiziert. Je nach Messumformer-Typ und Einbauumgebung, einschließlich Bereichen mit hoher Strahlenbelastung, kann Fuji Electric EPDM-Dichtungen anbieten, die aufgrund ihrer hervorragenden Strahlungsbeständigkeit ausgewählt wurden.
Smart-Elektronik oder Analogtechnik: Welche Option eignet sich für Ihre Anwendung im Nuklearbereich?
Fuji Electric bietet verschiedene Messumformer-Elektroniken an, um den Anforderungen von Anwendungen im Nuklearbereich, dem Qualifizierungsumfang und den Betriebsbedingungen gerecht zu werden.
Die digitalen nuklearen Druckmessumformer von smart sind auf höchste Robustheit ausgelegt und wurden strengen Qualifizierungstests unterzogen.
Die für den Einsatz in kerntechnischen Anlagen zugelassenen analogen Druckmessumformer enthalten keine programmierbaren elektronischen Bauteile und eignen sich für extrem anspruchsvolle Umgebungen, einschließlich Störfällen, Strahlenbelastung, seismischen Belastungen und thermodynamischen Schocks.
Prozessanschlussoptionen für Druckmessumformer in der Kerntechnik
Neben den Standard-Flanschanschlüssen bietet Fuji Electric auch Ausführungen mit Membran-Druckmittler und verschiedenen Anschlussoptionen an, darunter:
Montage mit Flanschadapter nach EN- oder ANSI-Norm
Montage mittels 3/8-Zoll-Rohr zum Anschweißen
Spülringe
Die Materialauswahl kann ebenfalls an die Prozessbedingungen angepasst werden, mit Optionen wie Edelstahl 316L, Hastelloy C für Meerwasseranwendungen sowie mit Gold oder Keramik beschichteten Membranen für anspruchsvolle Medien und Betriebsumgebungen wie Wasserstoff (Drucksensor für Wasserstoffanwendungen) usw.
Wie wählt man einen Druckmesssensor für den Einsatz in der Kerntechnik aus?
Das Sortiment an für den Einsatz in Kernkraftwerken zugelassenen Druckmessumformern von Fuji Electric deckt eine Vielzahl von Anwendungen im Nuklearbereich ab, darunter:
Druckmessumformer für den Nuklearbereich, sicherheitsgeprüft nach K3ad oder nicht klassifiziert
Nuklearer Druckmessumformer mit Membrantrennvorrichtung
digitale oder analoge Ausführung (Relativdruck oder Differenzdruck)
Version K3-A, K3ad – sicherheitsgeprüft oder nicht klassifiziert
Digitaler oder analoger Druckmessumformer für den Nuklearbereich (Absolut-, Relativ- oder Differenzdruck)
Das gesamte Sortiment von Fuji Electric ist auch mit Membranabscheider erhältlich.
K3ad-Druckmessumformermit Membran-Druckmittler, sicherheitsgeprüft oder nicht klassifiziert Digitale oder analoge Ausführung (Relativdruck oder Differenzdruck)
Nuklearer DruckmessumformerK3-A, K3ad – sicherheitsgeprüft oder nicht klassifiziert Digitale oder analoge Ausführung (Absolut-, Relativ- oder Differenzdruck)
Die Auswahl hängt von mehreren Projektparametern ab:
Umgebungsbedingungen
Keine Strahlenbelastung oder Vorhandensein von Umgebungsstrahlung mit oder ohne Unfallbedingungen bis zu 50 kGy
Wo sind die nuklearen Drucksensoren in einem Kernkraftwerk installiert?
Die Anwendungsmöglichkeiten sind vielfältig.
Druckmessumformer spielen in einer Vielzahl von Anwendungen im Nuklearbereich eine wesentliche Rolle.
Die Druckmessumformer von Fuji Electric sind im gesamten Kernkraftwerk installiert, einschließlich der Sicherheitsbehälterbereiche des Reaktorgebäudes. Sie kommen im Sekundärkreislauf, in den Kühlkreisläufen und im Maschinenraum, in dem sich die Dampfturbine befindet, zum Einsatz. Sie sind auch in den Hilfs- und Notkreisläufen installiert, wo eine präzise und zuverlässige Druckmessung für die Sicherheit, die Leistung und den langfristigen Betrieb unerlässlich ist.
Chemische und volumetrische Kontrolle des Reaktors (RCV)
Sicherheitsinjektion (RIS)
Notwasserversorgung von Dampferzeugern (ASG)
Intermediate Refrigeration (RRI)
Gerettetes Rohwasser (SEC)
Kühlung und Reinigung von Wasser in Schwimmbädern (PTR)
Lüftung

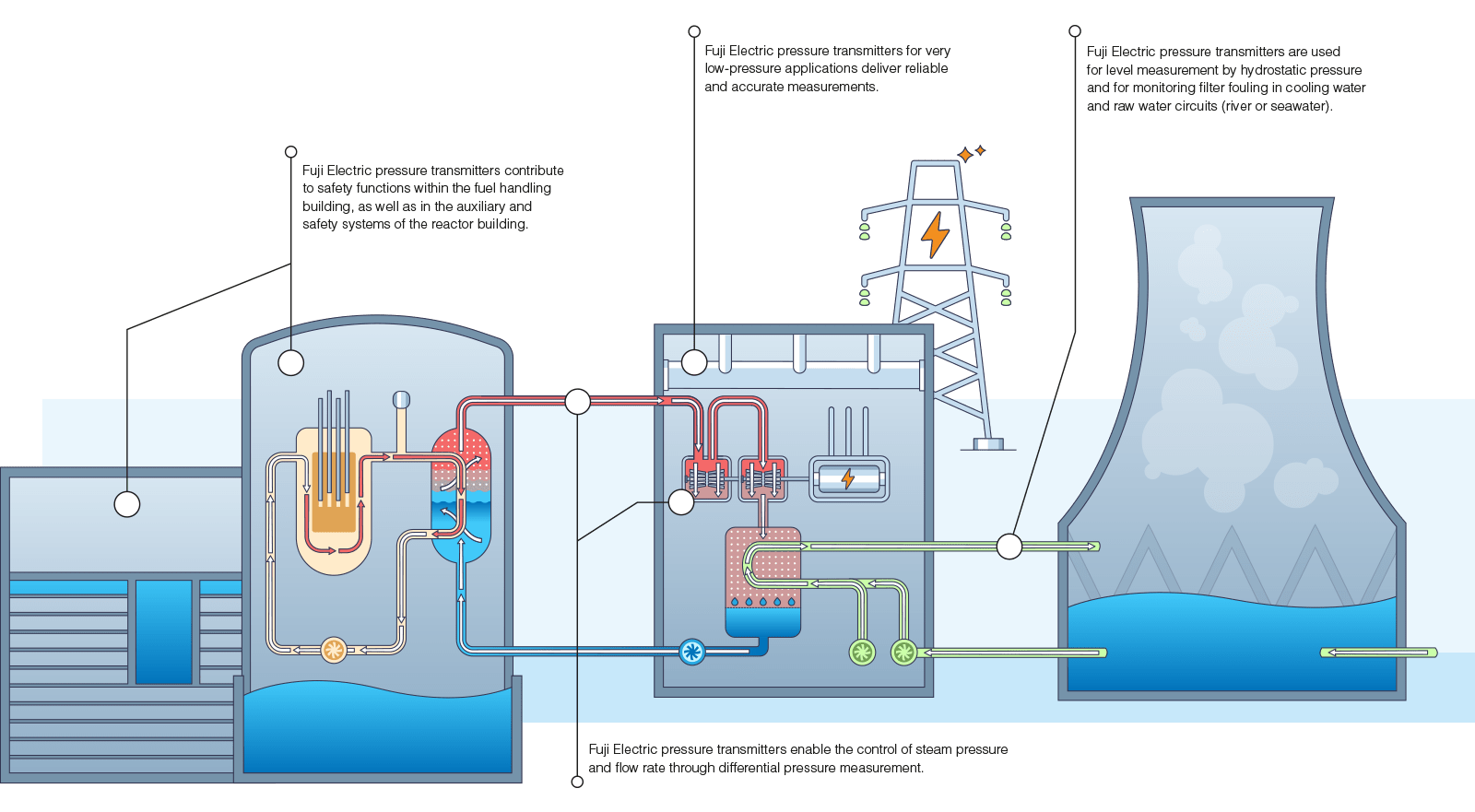

Darstellung der verschiedenen Kreisläufe eines Kernkraftwerks, in denen Drucksensoren zur Überwachung der Prozesse eingesetzt werden.
Kundenreferenzen für Druckmessumformer von Fuji Electric für den Nuklearbereich
Als französischer Hersteller von Druckmessumformern für die Kernkraftindustrie und Lieferant von Drucksensoren für Kernkraftwerke hat Fuji Electric weltweit mehr als 10.000 Einheiten ausgeliefert, darunter Messumformer für Relativ-, Differenz- und Absolutdruck.
Zu den Kunden zählen große Betreiber und Auftragnehmer der Kernenergiebranche wie EDF, AREVA, FRAMATOME und ALSTOM GE ARABELLE SOLUTIONS sowie CGN. Die Lösungen kommen in Kernkraftwerken in Frankreich, bei EPR-Projekten in Frankreich, Finnland, China und Großbritannien, bei REP-Projekten in Südafrika sowie bei VVER-Projekten für NPCIL in Indien zum Einsatz.
Führende Unternehmen der Nuklear- und Energiewirtschaft, die Drucksensoren von Fuji Electric in ihren Anlagen einsetzen.
FAQ – Kernkraft-Drucksensor
Was ist ein für den Einsatz in der Kerntechnik zugelassener Drucksensor?
Es handelt sich um einen Sensor, der in standardisierten Tests (RCC-E, IEEE 323) seine Fähigkeit unter Beweis gestellt hat, seine Messfunktion unter normalen und Störfallbedingungen in einem Kernkraftwerk zu erfüllen.
Was ist der Unterschied zwischen RCC-E und IEEE 323?
Der RCC-E ist der französische Referenzrahmen, den EDF für Druckwasserreaktoren verwendet. IEEE 323 ist die entsprechende amerikanische Norm, die international angewendet wird. Beide legen die Anforderungen an die Umweltqualifizierung von elektrischen Anlagen in Kernkraftwerken fest.
Welche Hersteller bieten qualifizierte Drucksensoren für den Einsatz in der Kerntechnik an?
Die wichtigsten Hersteller sind Fuji Electric und Emerson (Rosemount). Beide bieten Druckmessgeräte an, die für den Einsatz in Kernkraftwerken nach RCC-E oder IEEE 323 zertifiziert sind.
Kann ein handelsüblicher Drucksensor in einem Kernkraftwerk eingesetzt werden?
Nein. Nur ein Sensor, für den eine dokumentierte nukleare Qualifizierung vorliegt, darf in eine sicherheitsrelevante Messkette integriert werden.
Was ist der Unterschied zwischen einem analogen Drucksensor und einem Smart-Sensor in der Kerntechnik?
Ein analoger Sensor ohne programmierbare digitale Komponenten weist eine höhere Strahlungsbeständigkeit auf und verringert Cybersicherheitsrisiken. Ein Smart-Sensor verfügt über erweiterte Funktionen, erfordert jedoch zusätzliche Robustheitstests für den Einsatz in sicherheitsrelevanten Anwendungen.
Welche Norm gilt in Frankreich für Drucksensoren in der Kerntechnik?
In Frankreich müssen nukleare Drucksensoren, die als sicherheitsrelevant eingestuft sind, gemäß dem Referenzsystem RCC-E qualifiziert sein und die Anforderungen der ASNR erfüllen. Die Zertifizierung nach ISO 19443 regelt zudem das Qualitätsmanagementsystem der Zulieferer für die Nuklearindustrie.
Was ist eine Sicherheitsfunktion für einen nuklearen Drucksensor?
Eine Sicherheitsfunktion bezeichnet die Fähigkeit eines Drucksensors, einen zuverlässigen Messwert zu liefern, der es ermöglicht, im Falle eines Unfalls in einem Kernkraftwerk eine Schutzmaßnahme auszulösen.
Sorgen Sie mit unseren speziell entwickelten Messumformern für eine zuverlässige Druckmessung in Ihren kerntechnischen Anlagen
