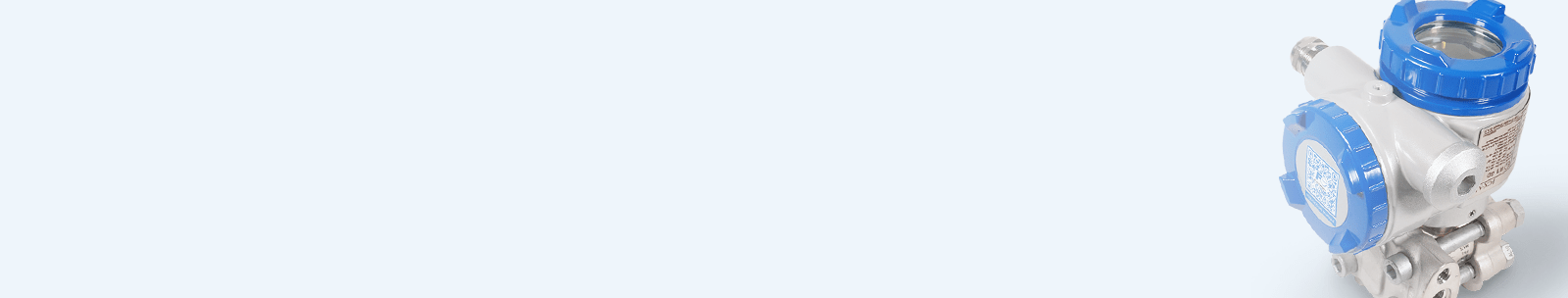

Industrieller Relativdrucktransmitter mit blauem Gehäuse, installiert auf einem Metallsensor zur Druckmessung in Prozessen

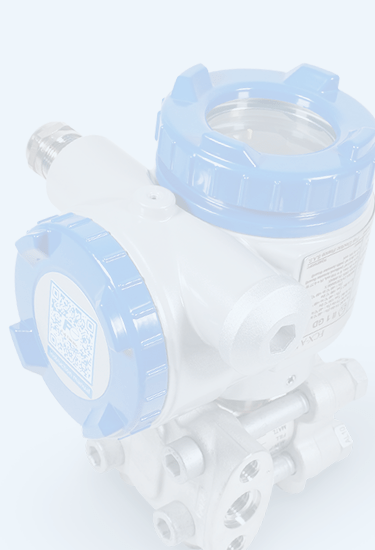

Industrieller Relativdrucktransmitter mit blauem Gehäuse und Metallsensorblock zur Druckmessung in Prozessen

Relativdrucksensor

Ein Relativdrucksensor misst den Druck eines Gases oder einer Flüssigkeit im Verhältnis zum atmosphärischen Druck und liefert wichtige Daten für die Steuerung...

Ein Relativdrucksensor misst den Druck eines Gases oder einer Flüssigkeit im Verhältnis zum atmosphärischen Druck und liefert wichtige Daten für die Steuerung, Sicherheit und Optimierung industrieller Prozesse. Diese robusten und präzisen Messumformer gewährleisten zuverlässige Messungen in verschiedenen Umgebungen wie der Petrochemie, der Energieversorgung, der Wasseraufbereitung oder auch in anspruchsvollen Druckanlagen.Dank fortschrittlicher Sensortechnologie und Signalverarbeitung gewährleisten sie Präzision, Stabilität und eine einfache Integration in Ihre Automatisierungssysteme.

13 Ergebnisse angezeigt

Alles löschen

Verfügbar auf Lager
Relativdrucksensor - FKG
ref: FKG
Öffentlicher Preis
je nach Konfiguration
1267,00 €
Rabatte verfügbar, fragen Sie uns
Fordern Sie ein Angebot an
Verfügbar auf Lager
Relativdrucksensor - FKP
ref: FKP
Öffentlicher Preis
je nach Konfiguration
1055,00 €
Rabatte verfügbar, fragen Sie uns
Fordern Sie ein Angebot an
Neue
Relativdrucksensor - Hochdruck - 150 MPa - FKR
ref: FKR-07

Angebot anfordern
Neue
Relativdrucksensor - Hochdruck - 70 MPa - FKR
ref: FKR-06

Angebot anfordern
Bitte fragen Sie uns
Relativdrucksensor – Hochdruck – 70 MPa – Nuklear – FKR
Ref.: FKR-NUCL

Angebot anfordern
Bitte fragen Sie uns
Nuklearer analoger Relativdrucksensor - FYG - K3
ref: FYG - K3

Ein Angebot anfordern
Bitte fragen Sie uns
Nuklearer analoger Relativdrucksensor mit Druckmittlern - FYB - K3
ref : FYB - K3

Ein Angebot anfordern
Verfügbar auf Lager
Relativdrucksensor mit Druckmittlern - FKB
ref: FKB
Öffentlicher Preis
je nach Konfiguration
2793,00 €
Rabatte verfügbar, fragen Sie uns
Fordern Sie ein Angebot an
Verfügbar auf Lager
Relativdrucksensor mit Druckmittlern - FKP F
ref: FKP F
Öffentlicher Preis
je nach Konfiguration
2078,00 €
Rabatte verfügbar, fragen Sie uns
Fordern Sie ein Angebot an
Bitte fragen Sie uns
Kernrelativdrucksensor - FKG - NC - K3
ref: FKG - NC - K3

Angebot anfordern
Bitte fragen Sie uns
Nuklearer Relativdrucksensor mit Druckmittlern - FKB - NC - K3
ref: FKB- NC - K3

Angebot anfordern
Neue
Relativdrucksensor für Wasserstoff - FKR mit Vergoldung
ref: FKR-HYDROGENE

Fordern Sie ein Angebot an
Verfügbar auf Lager
Relativdruckwandler - GR
ref: GR
Öffentlicher Preis
je nach Konfiguration
270,00 €
Rabatte verfügbar, fragen Sie uns
Fordern Sie ein Angebot an

Premium quality in every product
Local service near you
Customer support every step of the way
Seamless technical communication

Technologien

Industrieller Drucksensor ATEX SIL2 SIL3
Der industrielle ATEX SIL 2 SIL 3 Drucksensor für Flüssigkeiten, Gase und Dampf. Misst kontinuierlich Druck, Durchfluss, Füllstand und Dichte. Erhältlich in ATEX.
Katalog früherer Referenzen - Drucksensoren
Fuji Electric verbessert seine Drucksensoren mit den neuesten technologischen Innovationen. Sehen Sie sich unsere Vergleichstabelle mit alten und neuen Referenzen an, um einen vereinfachten Übergang und optimale Leistung zu gewährleisten.

Leitfaden zum Kauf von Relativdrucksensoren

Der Relativdrucksensor ist ein Instrument, das den Druck eines Gases oder einer Flüssigkeit im Verhältnis zum atmosphärischen Druck misst. Dieser Sensortyp wird häufig zur Überwachung und Steuerung des Drucks in industriellen Prozessen in der Öl- und Gasindustrie, der chemischen Industrie, der Energieerzeugung und der Wasseraufbereitung eingesetzt.

Broschüre

Drucksensoren FCX-AIV Fuji Electric

Laden Sie die Broschüre herunter und erfahren Sie, wie Sie die Genauigkeit Ihrer Messungen mit den Relativdrucksensoren von Fuji Electric verbessern können.

Was ist das Prinzip eines Relativdrucksensors?

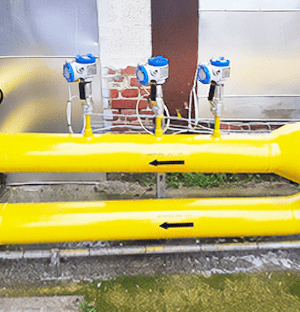

Industrieller Relativdrucktransmitter mit blauem Gehäuse und Metallsensorblock zur Druckmessung in Prozessen

Der Relativdrucktransmitter misst den Prozessdruck eines Gases, Dampfes oder einer Flüssigkeit im Verhältnis zum atmosphärischen Druck. Der Drucksensor wird zur Druckmessung an einer Rohrleitung oder zur Füllstandsmessung mittels hydrostatischem Druck an einem Behälter installiert.

Digitale Anzeige eines Relativdruckmessumformers, die 100 Prozent anzeigt, mit Nullstellknopf

Wie funktioniert der Relativdrucksensor?

Der Relativdrucksensor umfasst einen einzelnen Druckanschluss, der mit dem Prozess verbunden wird, an dem der Druck gemessen werden soll. Dieser HP-Hochdruckanschluss ist mit einer Metallmembran verbunden.

Die Niederdruckseite BP des Sensors unterliegt dem atmosphärischen Druck.

Die Metallmembran verformt sich proportional und überträgt den gemessenen angelegten Druck über ein internes Fluid auf das mikrokapazitive Messelement.

Der auf dieses kapazitive elektronische Bauteil ausgeübte Druck verformt dieses. Diese Verformung verändert den Kapazitätswert des Systems. Dieser Wert wird anschließend in ein analoges 4-20-mA-Signal und ein digitales HART-Signal umgewandelt, das dem gemessenen relativen Druck entspricht.

Was sind die Vorteile des Relativdrucksensors?

Der Relativdrucksensor ist kostengünstiger als einAbsolutdrucksensor.
Der digitale Relativdrucksensor hat größere Messbereiche als sein Gegenstück, der Absolutdrucksensor, der den Absolutdruck misst. Mit diesen Druckmessgeräten lassen sich höhere Drücke messen. Der Relativdrucksensor zeichnet sich nicht nur durch eine außergewöhnliche Präzision und Genauigkeit aus, sondern ist auch sehr zuverlässig und langfristig sehr stabil.

Hohe Wiederholbarkeit
Langfristige Stabilität
Einfache Konfiguration
Explosionsschutz
Hohe Genauigkeit

Was sind die Nachteile des Relativdrucksensors?

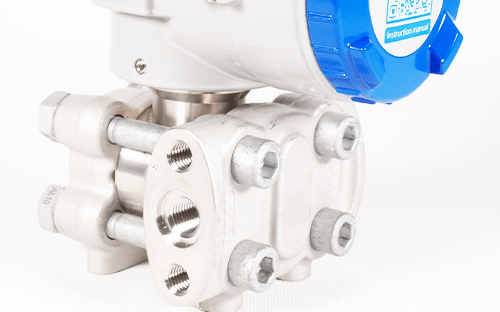

Metallischer Sensorblock eines Relativdruckmessumformers mit Gewindeanschlüssen zum Anschluss an eine Prozessleitung

Relativdrucksensoren haben im Vergleich zu Absolutdrucksensoren Einschränkungen hinsichtlich ihrer Genauigkeit.

Diese Einschränkung ist auf ihre Abhängigkeit vom atmosphärischen Druck zurückzuführen.

Für die meisten industriellen Prozesse kann ein Relativdrucksensor jedoch ausreichend und eine kostengünstige Lösung sein.

Was ist die Einheit des relativen Drucks?

Ernstes Porträt von Blaise Pascal, Mathematiker und Physiker, verbunden mit der Druckeinheit Pascal in der Physik

Die Standardmaßeinheit für den relativen Druck ist das Pascal (Pa). In den meisten industriellen Anwendungen werden andere Einheiten wie Bar (entspricht 100.000 Pascal (Pa)) und Pound-Force per Square Inch (psi) (entspricht 6.894 Pascal (Pa)) verwendet.

Was sind die Druckbereiche eines Relativdruckmessumformers?

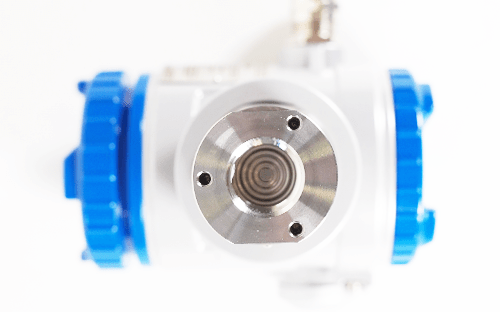

Frontansicht des Metallsensors eines Relativdruckmessumformers mit zentraler Messmembran

Der Relativdrucksensor kann Drücke von einigen mbar bis zu mehreren bar messen.

Der maximale Betriebsdruck und der zulässige Überdruck variieren je nach Sensorbereich und Transmittermodell.

Dieses Messinstrument kann einen Druck über dem Atmosphärendruck von bis zu 500 bar mit hervorragender Genauigkeit und Stabilität messen.

In welchen Bereichen kommt der Relativdrucksensor zum Einsatz?

Der Relativdrucksensor wird in der Industrie zur Druckmessung von beliebigen Flüssigkeiten, Gasen oder unter Druck stehenden Medien verwendet.

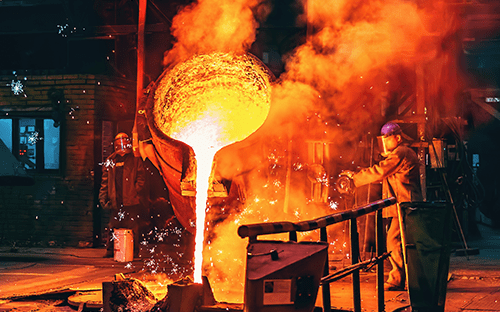

Geschmolzenes Metall wird bei einem industriellen Gießvorgang aus einem Gießpfanne in eine Form gegossen.

Chemische Industrie :

Druckmessung in chemischen Reaktoren, in Tanks und Lagerbehältern, Druckkontrolle in Chemikalientransfersystemen.

Lebensmittelindustrie:

Drucküberwachung in Lebensmittelverarbeitungs- und -verpackungssystemen, Druckkontrolle in Pasteurisierungssystemen.

Metallverarbeitende Industrie :

Druckmessung in Hochtemperaturöfen, Drucküberwachung z. B. in Transfersystemen für geschmolzenes Material.

Öl- und Gasindustrie :

Druckverfolgung in Transport- und Speichersystemen für Öl und Gas, Druckkontrolle in Bohr- und Förderanlagen für Öl und Gas.

Zementindustrie :

Überprüfung des Drucks bei der Herstellung und Verarbeitung von Materialien.

Wärmeenergie:

Drucküberwachung in Systemen zum Transport von Flüssigkeiten. Druckmessung in Luft- und Gasverteilungssystemen.

Atomindustrie:

Messung des Drucks im Primärkühlkreislauf, des Drucks im Dampferzeuger und in den Speichertanks zur Überwachung des Gasdrucks. Diesenuklearen Sensorenunterliegen besonderen Anforderungen, um einen sicheren Betrieb zu gewährleisten.

Vorteile des Relativdrucksensors FCX

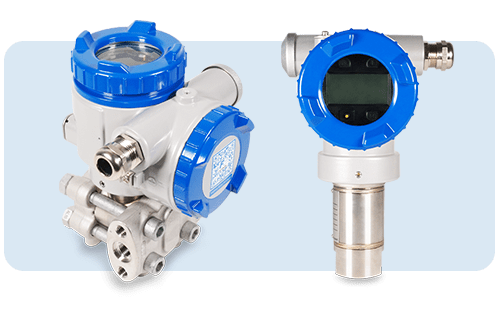

Zwei industrielle Relativdruckmessumformer mit blauem Gehäuse und Metallsensor zur Druckmessung in Prozessen

Die hochpräzisen Relativdrucksensoren der Serie FCX sind in der Lage, den Relativdruck genau zu bestimmen und anschließend ein entsprechendes elektrisches Ausgangssignal von 4–20 mA zu senden.

Der Relativdrucktransmitter nutzt die fortschrittlichste digitale Signalverarbeitung und einen mikrokapazitiven Siliziumsensor für unvergleichliche Genauigkeit, Stabilität und Zuverlässigkeit.

Genaue Messung des relativen Drucks.
Unabhängig von Umgebungsbedingungen durch ^GyrationTM 4D-Charakterisierung.
Zuverlässig, robust mit hoher Verfügbarkeit.

Technische Vorteile

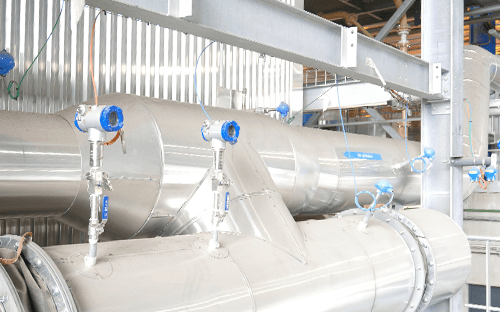

Relativdrucksensoren, die an großen Industriepipelines installiert sind, um den Druck von Flüssigkeiten zu überwachen

Hohe Genauigkeit und Zuverlässigkeit
Flexibles Design für minimale Lagerbestände
Minimaler Einfluss der Umwelt
HART-Kommunikationsprotokolle
Einfache Einrichtung mit Digitalanzeige und Drucktaste
Große Auswahl an Prozessanschlüssen
Programmierbarer 4-20 mA-Ausgang mit Linearisierungsfunktion
Langfristige Stabilität
Version mit Trennwandmontage für extreme Temperaturen von -90 °C bis +400 °C erhältlich
Große Auswahl an verfügbaren Membranmaterialien (Edelstahl 316L, Hast C,...)
Explosionsschutz für Gefahrenbereiche.

Sie suchen einen Relativdrucksensor für Ihren industriellen Prozess?

Unsere hochpräzisen Relativdrucktransmitter: die offensichtliche Wahl für die Kontrolle Ihrer Prozesse!

In der heutigen dynamischen und anspruchsvollen Industrieumgebung sind genaue und zuverlässige Druckmessungen nicht nur eine Option, sondern eine Notwendigkeit.

Entdecken Sie die Relativdrucksensoren von Fuji Electric France, wo Spitzentechnologie auf unübertroffene Präzision trifft. Diese Druckmessumformer der neuesten Generation wurden für präzise Messungen entwickelt und bieten eine Reihe von Eigenschaften, darunter hohe Empfindlichkeit, außergewöhnliche Langlebigkeit und unübertroffene Genauigkeit.

Stellen Sie sich vor, Sie müssten nie wieder an Ihren Druckmessungen zweifeln. Mit Relativdrucksensoren gewährleisten Sie eine optimale Betriebseffizienz, reduzieren das Ausfallrisiko und verbessern die Sicherheit Ihrer Prozesse erheblich.

Nehmen Sie jetzt Kontakt mit Fuji Electric Deutschland auf und lassen Sie sich bei Ihren Fragen zur industriellen Instrumentierung von Experten beraten.
