Absolutdrucksensor

In vielen Branchen ist die genaue und zuverlässige Messung des Absolutdrucks unerlässlich, um die Leistungsfähigkeit der Prozesse und die Sicherheit der Anlagen zu gewährleisten. Die...

In vielen Branchen ist die genaue und zuverlässige Messung des Absolutdrucks entscheidend für die Leistungsfähigkeit von Prozessen und die Sicherheit von Anlagen. Absolutdrucksensoren messen den Druck relativ zum absoluten Nullpunkt, unabhängig von atmosphärischen Schwankungen.Entdecken Sie die Absolutdrucksensoren von Fuji Electric, die für stabile, wiederholbare Messungen unter den anspruchsvollsten industriellen Umgebungsbedingungen ausgelegt sind.Diese robusten und intelligenten Instrumente gewährleisten eine einfache Integration, hohe Genauigkeit und langfristige Stabilität und optimieren gleichzeitig die Leistung von Automatisierungssystemen.

7 Ergebnisse angezeigt

Alles löschen

Verfügbar auf Lager
Absolutdrucksensor - FKA
ref: FKA
Öffentlicher Preis
je nach Konfiguration
1597,00 €
Rabatte verfügbar, fragen Sie uns
Fordern Sie ein Angebot an
Verfügbar auf Lager
Absolutdrucksensor - FKH
ref: FKH
Öffentlicher Preis
je nach Konfiguration
1262,00 €
Rabatte verfügbar, fragen Sie uns
Fordern Sie ein Angebot an
Verfügbar auf Lager
Absolutdrucksensor mit Druckmittlern - FKH F
ref: FKH F
Öffentlicher Preis
je nach Konfiguration
2204,00 €
Rabatte verfügbar, fragen Sie uns
Fordern Sie ein Angebot an
Verfügbar auf Lager
Absolutdrucksensor mit Druckmittlern - FKM
ref: FKM
Öffentlicher Preis
je nach Konfiguration
3372,00 €
Rabatte verfügbar, fragen Sie uns
Fordern Sie ein Angebot an
Bitte fragen Sie uns
Nuklearer Absolutdrucksensor - FKA - NC-K3
ref: FKA - NC - K3

Ein Angebot anfordern
Bitte fragen Sie uns
Nuklearer Absolutdrucksensor mit Druckmittlern - FKM - NC - K3
ref: FKM- NC - K3

Fordern Sie ein Angebot an
Verfügbar auf Lager
Absolutdruckwandler - GA
ref: GA
Öffentlicher Preis
je nach Konfiguration
332,00 €
Rabatte verfügbar, fragen Sie uns
Fordern Sie ein Angebot an

Premium quality in every product
Local service near you
Customer support every step of the way
Seamless technical communication

Technologien

Industrieller Drucksensor ATEX SIL2 SIL3
Der industrielle ATEX SIL 2 SIL 3 Drucksensor für Flüssigkeiten, Gase und Dampf. Misst kontinuierlich Druck, Durchfluss, Füllstand und Dichte. Erhältlich in ATEX.
Katalog früherer Referenzen - Drucksensoren
Fuji Electric verbessert seine Drucksensoren mit den neuesten technologischen Innovationen. Sehen Sie sich unsere Vergleichstabelle mit alten und neuen Referenzen an, um einen vereinfachten Übergang und optimale Leistung zu gewährleisten.

Leitfaden zum Kauf von Absolutdrucksensoren

Absolutdrucksensoren werden in industriellen Anwendungen eingesetzt, bei denen es entscheidend darauf ankommt, einen absoluten Druck zu messen, der nicht von Schwankungen der atmosphärischen Bedingungen abhängig ist.

Broschüre

Drucksensoren FCX-AIV Fuji Electric

Laden Sie die Broschüre herunter und erfahren Sie, wie Sie die Genauigkeit Ihrer Messungen mit den Absolutdrucksensoren von Fuji Electric verbessern können.

Was ist das Prinzip eines Absolutdrucksensors?

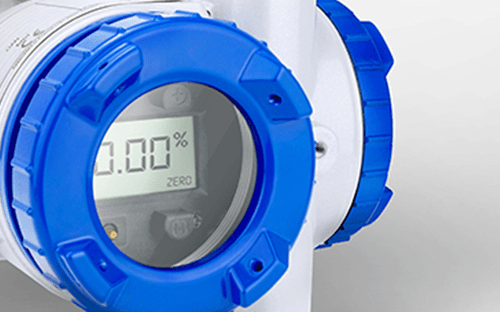

Absolutdruckmessumformer mit integriertem Digitaldisplay, das 0,00 % anzeigt

Absolutdruckmessumformer messen den relativen Prozessdruck von atmosphärischer Luft, anderen Gasen, Dämpfen und Flüssigkeiten in Bezug auf den Referenzpunkt absoluter Nullpunkt, d. h. ein vollkommenes Vakuum. Jeder Drucksensor führt Messungen in Bezug auf einen Referenzdruck durch. Diese Drucksensoren, arbeiten mit dem Druck des vollkommenen Vakuums (absoluter Nullpunkt) als Referenz.

Ein völliges Vakuum entspricht einem absoluten Druck von 0 bar, und der durchschnittliche barometrische Druck auf Meereshöhe beträgt 1013,25 mbar. Sonden, die den Unterschied zwischen den Prozessdrücken und dem Luftdruck quantifizieren, werden dagegen als Relativdrucksensor bezeichnet. Differenzdrucktransmitter hingegen messen zwei entgegengesetzte Drücke.

Wie funktioniert der Absolutdrucksensor?

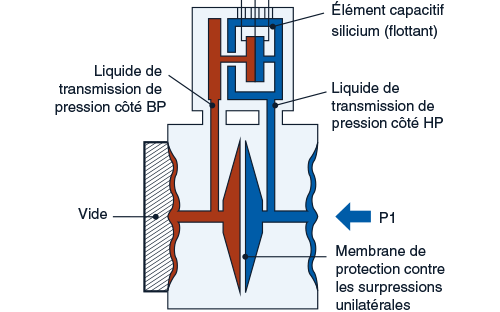

Funktionsschema eines Absolutdrucksensors mit Membran, internem Vakuum und mikrokapazitivem Sensor

Der intelligente Industriedrucksensor FCX berechnet und misst den Druck durch die Veränderung der Verformung einer Metallmembran.

Die Niederdruckseite des Sensors wird einem absoluten Vakuum ausgesetzt und anschließend versiegelt.

Daher wird die gemessene Verformung der Blende nicht durch den Außendruck beeinflusst und dient als Nullpunkt für die geschlossene Vakuumhülle.

Welche Vorteile bietet der Absolutdrucksensor?

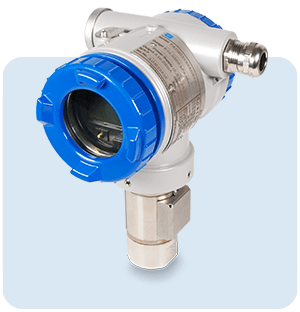

Industrieller Absolutdrucktransmitter mit Aluminiumgehäuse und integriertem Frontdisplay

Da diese Druckmessumformer nicht durch Schwankungen des Luftdrucks beeinflusst werden, sind ihre Messungengenauer als die von Relativdrucksensoren(bei normalen Anwendungen).
Außerdem zeichnen sie sich durch einehohe WiederholgenauigkeitundLangzeitstabilität aus.

HOHE WIEDERHOLBARKEIT
LANGZEITSTABILITÄT
genaue Messung

Was sind die Nachteile des Absolutdrucksensors?

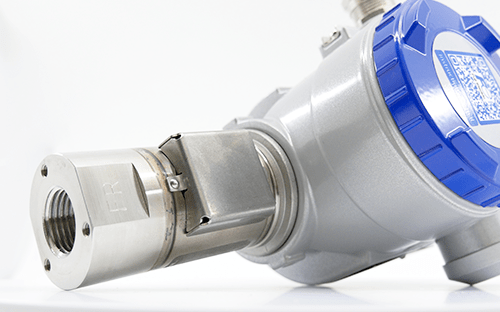

Prozessanschluss mit Edelstahlgewinde, montiert auf einem industriellen Absolutdrucksensor

Diese Drucksensoren sind in der Regel teurer als Relativdrucktransmitter. Ein weiterer Nachteil dieser Art von Sensoren ist ihre viel geringere maximale Druckkapazität als die von digitalen Relativdrucksensoren. Sie erfordern spezielle Werkzeuge zur Kalibrierung und können oft länger dauern.

Sie können unser Serviceteam für die Kalibrierung von Instrumenten um Hilfe bei dieser Aufgabe bitten.

Was ist die Einheit des absoluten Drucks?

Die Maßeinheit für den absoluten Druck wird mit dem Buchstaben „a” oder der Abkürzung „abs” angegeben (d. h. in bar (abs), H₂O (abs), psia oder kPa (abs)).

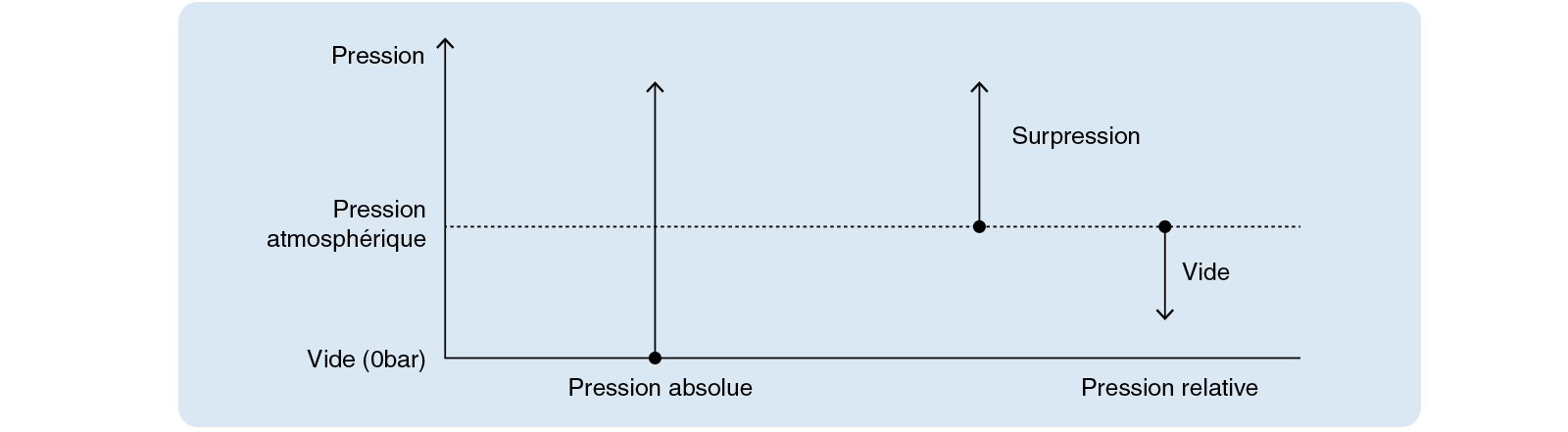

Schema zum Vergleich von absolutem Druck, relativem Druck und atmosphärischem Druck in Bezug auf Vakuum — Erklärendes Schema, das den Unterschied zwischen absolutem Druck, relativem Druck und atmosphärischem Druck im Vergleich zum Vakuum zeigt.

Welche Druckbereiche gibt es bei Absolutdrucktransmittern?

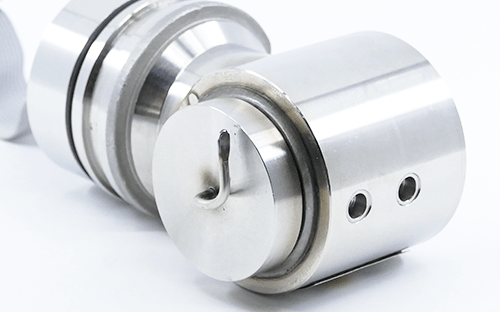

Edelstahl-Sensorelement mit Frontmembran zur Absolutdruckmessung

Ihr Messbereich kann von Vakuum bis zu mehreren Bar reichen, wobei sie eine ausgezeichnete Langzeitstabilität aufweisen.
Die maximalen Betriebsdrücke, die sie messen können, variieren.
In vielen Fällen können sie Drücke von bis zu 30 bar (abs) mitausgezeichneter Genauigkeit und Stabilität messen.

In welchen Bereichen werden Absolutdrucksensoren eingesetzt?

Ölraffinerie mit Destillationskolonnen und Industrieanlagen bei Sonnenuntergang

Im Allgemeinen sind sie in der Lage, den Druck jedes Gases oder jeder Flüssigkeit unter Druck zu messen.
Diese Drucksensoren werden in derchemischen und petrochemischen Industrie, der Lebensmittelindustrie,der Metallindustrie, derÖl- und Gasindustrie sowiein Laboren und Forschungsinstituten eingesetzt.
Für diese industriellen Anwendungen ist es unerlässlich, dass die Messungen präzise sind und ein fester Vakuumdruck (Absolutnullpunkt) als Referenz verwendet wird.

Ihre Prozesse sind somit frei von Schwankungen des Luftdrucks.
Da dieser Sensortyp das einzige Gerät ist, das den Luftdruck messen kann, kann er auch zur Beurteilung des barometrischen Drucks verwendet werden.
Ein weiteres Beispiel für seine Verwendung ist die Berechnung der Höhe, die auf der Veränderung des Luftdrucks bei Höhenänderungen beruht.

Messung des Füllstands in niedrigen Lagertanks
Überwachung des Drucks von Gaspipelines
Messung des barometrischen Drucks

Warum sollte man einen Absolutdrucktransmitter anstelle eines Relativdrucktransmitters verwenden?

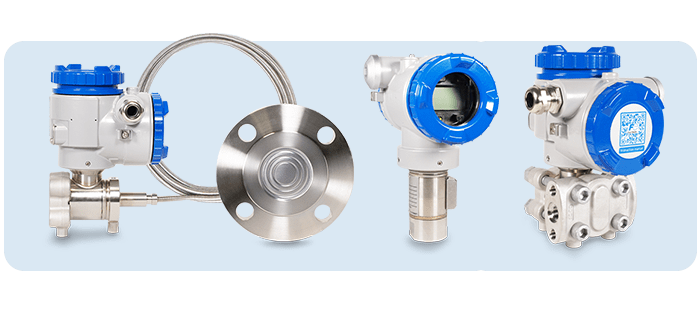

Verschiedene Modelle von Absolutdrucksensoren mit Prozessanschlüssen und integriertem Display

Änderungen von Temperatur, Druck und Feuchtigkeit wirken sich alle auf den atmosphärischen Druck aus.

Der Luftdruck kann aufgrund von Wetteränderungen um etwa 30 mbar schwanken und um etwa 200 mbar, wenn sich die Höhe des Sensors ändert.
Daher kann ein digitales Manometer bei gleichem gemessenen Druck aufgrund von Schwankungen des Luftdrucks einen Messfehler liefern.
Bei der Messung von niedrigem Luftdruck kann dieser Fehler erheblich sein.
In diesem Fall wird die Verwendung eines Absolutdrucksensors empfohlen.

Drucksensoren, die zur Füllstandsmessung an einer Industrieleitung installiert sind

Eine typische Anwendung istdie Messung des Wasserstandes, die mithilfe eines Relativdrucksensors in offenen (d. h. nicht unter Druck stehenden) Behältern durchgeführt werden kann.

Flüssige Rohstoffe werden gelagert, und der Behälter wird über der Flüssigkeit frei belüftet, wobei der hydrostatische Druck der Flüssigkeitssäule zur Berechnung des Volumens verwendet wird.

Bei niedrigen Tanks können die Füllstände im Laufe der Zeit erheblich schwanken, da der Umgebungsluftdruck sowohl die Messwerte des Sensors als auch die Belüftung des Tanks beeinflusst, was dazu führt, dass ein falscher Flüssigkeitsstand berechnet wird. Es ist wichtig, einen Absolutdrucksensor zu wählen, um eine genaue Messung zu gewährleisten.

Vorteile des FCX-Absolutdrucksensors

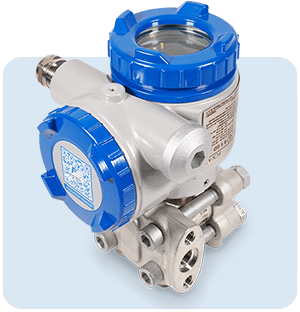

Absolutdruckmessumformer mit doppeltem Gehäuse und integrierten Prozessanschlüssen

Die hochpräzisen Absolutdrucksensoren von Fuji Electric messen den Absolutdruck genau und geben ein proportionales elektrisches Ausgangssignal von 4-20 mA aus. Der Messumformer verwendet einen einzigartigen, äußerst zuverlässigen mikrokapazitiven Siliziumsensor in Verbindung mit modernster digitaler Signalverarbeitung, um eine außergewöhnliche Leistung in Bezug auf Genauigkeit und Stabilität zu bieten.

Präzise Messergebnisse, unabhängig von den Witterungsbedingungen
Signifikante Prozessleistung durch die Charakterisierung von ^GyrationTM 4D
Hohe Verfügbarkeit der Anlage durch ein einzigartiges Design mit hoher Zuverlässigkeit

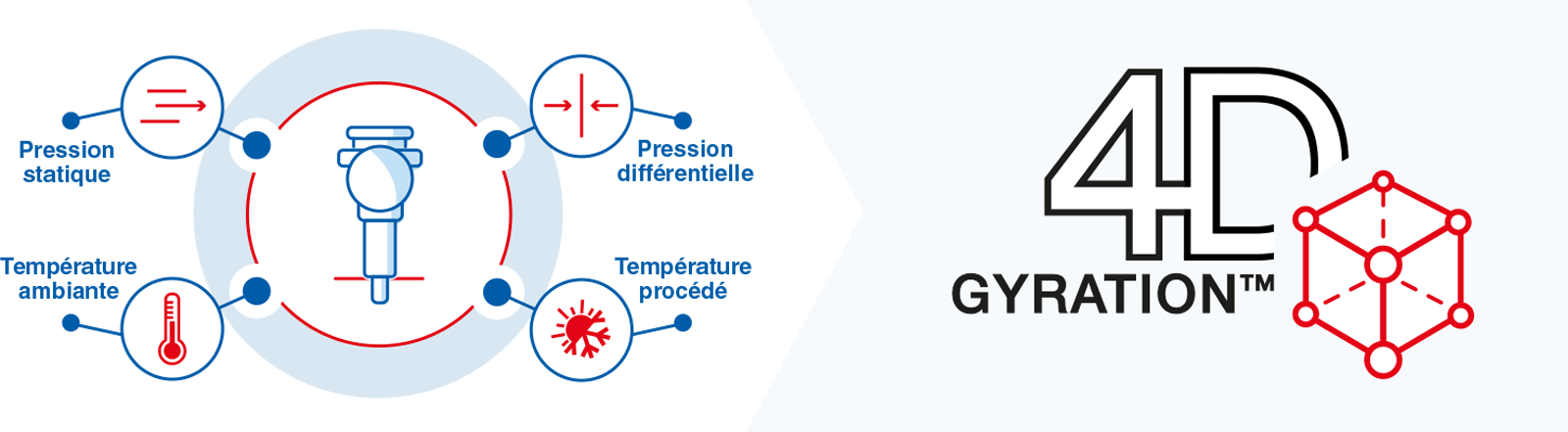

Schema 4D Gyration zur Veranschaulichung von statischem Druck, Differenzdruck und Prozesstemperatur — Illustration der 4D-Gyration-Technologie, die statischen Druck, Differenzdruck und Temperaturen für zuverlässigere Messungen integriert.

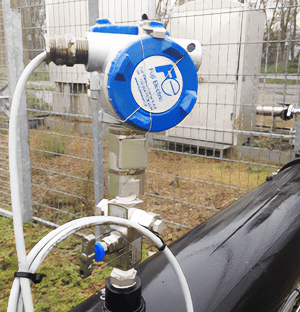

Absolutdrucksensor, installiert an einer Außenleitung mit Anschlüssen und Messkabeln

Technische Vorteile

Hohe Genauigkeit und Zuverlässigkeit
Design für minimale Lagerbestände
Minimaler Einfluss der Umwelt
HART-Kommunikationsprotokolle
Flexibilität bei der Anwendung
Programmierbarer Ausgang und Linearisierungsfunktion
Langfristige Stabilität

Machen Sie sich nicht länger abhängig von den atmosphärischen Bedingungen und entscheiden Sie sich für einen leistungsstarken Absolutdrucksensor!

In industriellen Umgebungen, in denen Präzision entscheidend ist, ist die zuverlässige Messung des Absolutdrucks ein Schlüsselelement, um die Leistung, Sicherheit und Stabilität der Prozesse zu gewährleisten.

Die Absolutdrucksensoren von Fuji Electric verbinden modernste Technologie mit robuster Konstruktion und liefern selbst unter anspruchsvollen Betriebsbedingungen präzise Messwerte, die unabhängig von Schwankungen des Luftdrucks sind.

Dank ihrer hohen Genauigkeit, ihrer ausgezeichneten Langzeitstabilität und ihrer Kompatibilität mit industriellen Automatisierungssystemen tragen diese Messumformer dazu bei, die Prozessregelung zu optimieren und das Risiko ungeplanter Ausfälle zu verringern.

Wenden Sie sich an Fuji Electric France, um von der Unterstützung unserer Experten zu profitieren und den für Ihre industriellen Anwendungen am besten geeigneten Absolutdrucksensor auszuwählen.

Vertriebsabteilung

Das Verkaufsteam steht Ihnen gerne zur Verfügung, um Ihnen bei Ihren Projekten zu helfen.

Fordern Sie ein kostenloses Angebot an

Kundendienst

Haben Sie eine Frage oder benötigen Sie Hilfe? Unsere Experten unterstützen Sie mit schnellen und zuverlässigen Lösungen.

Um Hilfe bitten
