La rangeabilité et la dynamique de mesure sont des caractéristiques fondamentales des capteurs de pression. Plus simplement, la rangeabilité fait référence au rapport entre la pression maximale et la pression minimale qu’un capteur de pression peut mesurer avec précision. La dynamique de mesure, souvent synonyme de rangeabilité, indique spécifiquement la capacité maximale d’un dispositif de mesure par rapport à sa capacité minimale mesurable.
Vous vous interrogez sur la signification des termes “rangeabilité” et “dynamique de mesure” dans un capteur de pression ? Ces termes techniques vous semblent-ils déroutants et vous cherchez à y voir plus clair ?
Dans cet article, nous allons nous plonger dans la compréhension de la rangeabilité et de la dynamique de mesure dans les capteurs de pression. Nous expliquerons ce que ces termes signifient, pourquoi ils sont importants et comment ils affectent le fonctionnement d’un capteur de pression.
Nous explorerons également des concepts connexes tels que les capacités de pression maximale et minimale, l’importance de l’étendue de mesure et la manière dont les concepts de rangeabilité et de dynamique de mesure peuvent être appliqués.

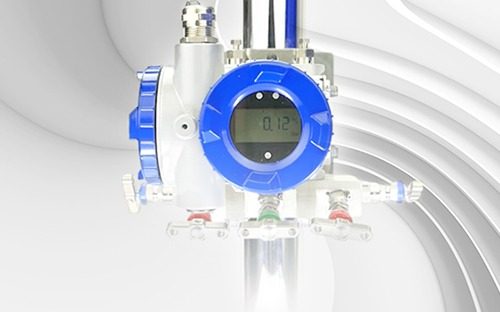

La rangeabilité, communément appelée dynamique de mesure, est un paramètre critique dans les systèmes de contrôle, en particulier lorsqu’il s’agit de capteurs de pression de processus. Qu’il s’agisse de la dynamique de mesure d’un capteur de pression différentielle, d’un capteur de pression relative ou d’un capteur de pression absolue, il s’agit d’une formule simple qui compare la plage maximale mesurable d’un dispositif à sa plage minimale mesurable.
Ce rapport est souvent exprimé par un nombre tel que 3:1, 5:1, ou même 100:1, indiquant que le capteur est capable de mesurer avec précision les pressions dans cette plage. Par exemple, dans un capteur ayant une dynamique de mesure de 5:1, si la pression maximale (la limite supérieure) qu’il peut mesurer est de 100 unités, il peut mesurer avec précision jusqu’à 20 unités, ce qui est sa limite inférieure.
La plage de mesure est la plage de pression maximum sur laquelle le capteur de pression peut fonctionner. Elle s’étend de la pression minimale (limite inférieure de la plage de mesure)à la pression maximale (limite supérieure de la plage de mesure) que la cellule du capteur de pression peut mesurer, par exemple de 0 à 100 bars.
La limite supérieure de la plage de mesure (URL) fait référence à la pression la plus élevée pour laquelle le capteur a été conçu de mesurer, en respectant la limite supérieure de la cellule.
La limite inférieure de la plage de mesure (LRL) fait référence à la pression la plus basse pour laquelle le capteur a été conçu de mesurer, en respectant la limite inférieure de la plage de mesure de la cellule.

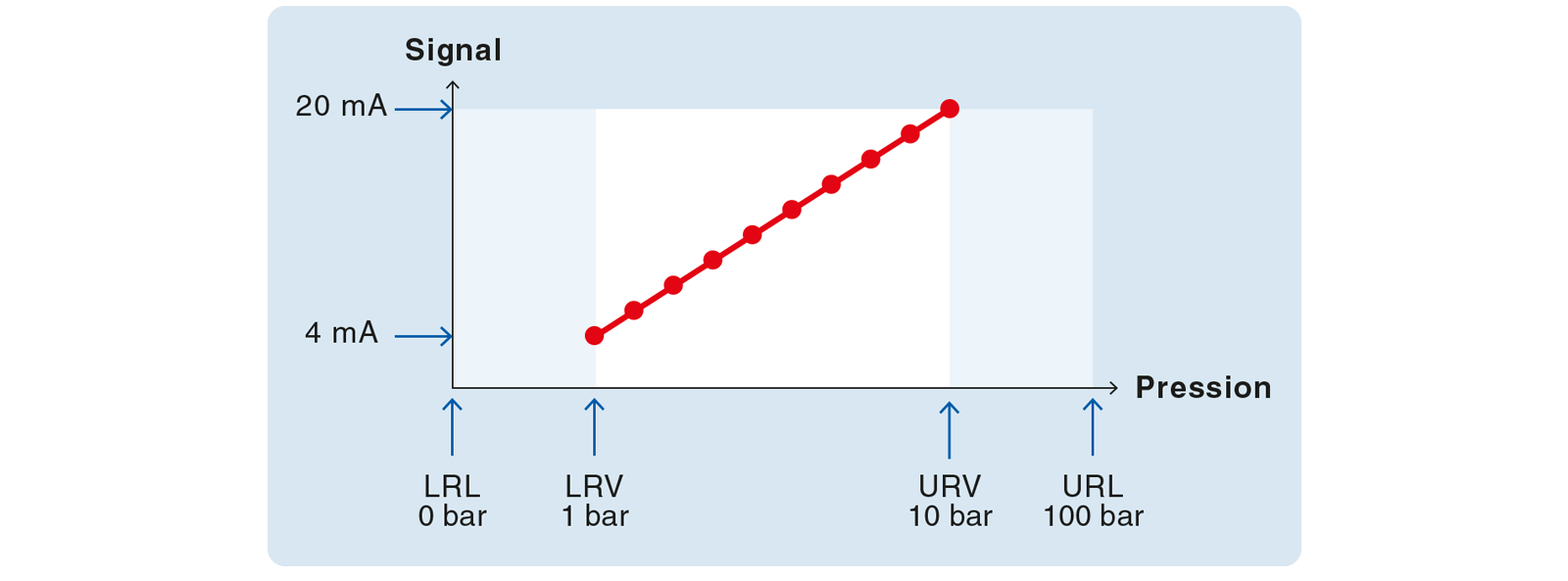

La valeur supérieure de la plage de mesure (URV) est la pression maximale à laquelle le capteur de pression est étalonné ou réglé. Elle correspond au point le plus bas de l’échelle de sortie, comme le point 4 mA dans un signal de sortie de 4 à 20 mA.
La valeur inférieure de la plage de mesure (LRV) est la pression minimale à laquelle le capteur de pression est étalonné ou réglé. Elle correspond au point le plus bas de l’échelle de sortie, comme le point 4 mA dans un signal de sortie de 4 à 20 mA.
L’étendue de mesure étalonnée ou réglée est la plage de fonctionnement qui est égale à la valeur supérieure de la plage de mesure (URV) – la valeur inférieure à la plage de mesure (URL). C’est l’équivalent du signal de sortie analogique de 4 à 20 mA.
La dynamique de mesure ou la rangeabilité (TD) d’un capteur de pression est calculée en divisant la pression maximale que l’appareil peut mesurer (la limite supérieure de la plage de mesure URL) par l’étendue de mesure minimale qu’il peut mesurer avec précision (étendue de mesure minimum).
En termes mathématiques :

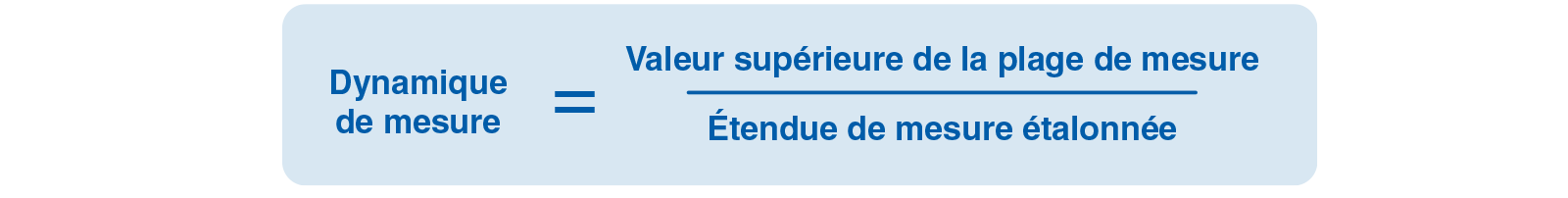

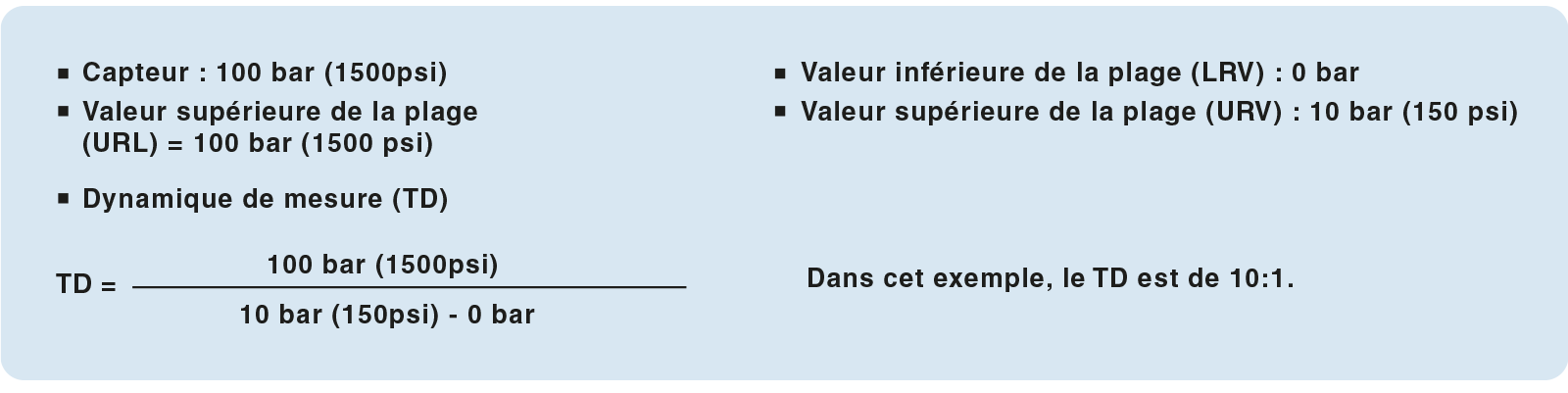

Dynamique de mesure (TD) = limite supérieure de la plage de mesure (URL) / étendue de mesure minimum (URV-LRV)
Par exemple, supposons qu’un capteur de pression donné ait une limite supérieure de la plage de mesure de 100 bars et une étendue de mesure minimum de 10 bars.
En utilisant la formule, la dynamique de mesure serait de 100 bar/10 bar = 10:1.
La dynamique de mesure, un aspect essentiel de tout dispositif de mesure de pression, tel que ceux dotés d’un signal de sortie de 4 à 20 mA, décrit l’étendue de la différence entre la plage de mesure la plus élevée et l’étendue de mesure la plus basse possible. La dynamique de mesure permet de définir une gamme réglable à l’intérieur de la gamme de mesure. Ce rapport est fondamental pour définir la largeur de bande fonctionnelle des instruments de détection et joue un rôle essentiel dans leur flexibilité et leur précision opérationnelles.

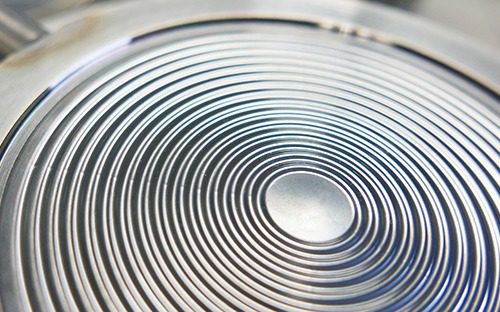

La rangeabilité d’un capteur de pression donné dépend de plusieurs facteurs.
L’un des plus importants est la pression maximale que le capteur peut tolérer sans être endommagé ou sans que ses performances diminuent, autrement appelé limite supérieure de la plage de mesure (URL). Il s’agit de la capacité maximale de pression à laquelle l’appareil peut fonctionner en toute sécurité.
Un autre facteur d’influence est la pression minimale, limite inférieure de la plage de mesure (URL) qui est le niveau de pression le plus bas que l’appareil peut mesurer avec précision.
Ces deux facteurs sont dépendants des caractéristiques de la cellule de mesure du capteur et ne peuvent être modifiés.
Le dernier facteur est l’étendue de mesure du capteur de pression qui influe grandement sur la rangeabilité et la dynamique de mesure. Cette plage mesurable est définie comme la plage entre la valeur supérieure de la plage de mesure (URV) étalonnée ou réglée et la La valeur inférieure de la plage de mesure étalonnée ou réglée.

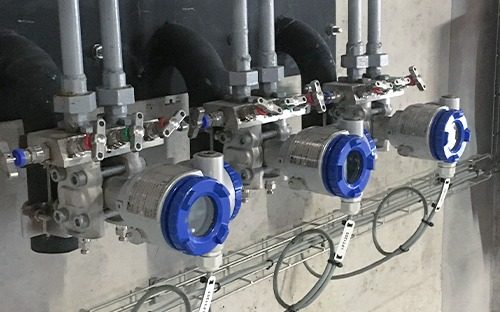

La compréhension de la rangeabilité et de la dynamique de mesure est cruciale dans de nombreuses applications où la pression doit être surveillée et contrôlée. C’est particulièrement important dans les systèmes de contrôle des fluides et des gaz, où la précision de la mesure et du maintien des niveaux de pression est cruciale pour le succès de l’opération.
Vous trouverez tout ce que vous devez savoir sur la rangeabilité et la dynamique de mesure d’un capteur de pression, y compris la façon dont ces attributs affectent la précision et l’efficacité d’un système de mesure de pression.
Le choix d’un capteur de pression avec la bonne dynamique de mesure peut avoir un impact significatif sur la précision des relevés et, par conséquent, sur les performances globales du système. Par exemple, si votre application nécessite une plage de pression mesurable et contrôlable entre 50 et 100 unités, un capteur ayant une dynamique de mesure de 5:1 et une pression nominale maximale de 500 unités ne conviendrait pas. Sa pression minimale mesurable serait de 100 unités, ce qui ne couvrirait pas la partie inférieure de la plage requise.
Cependant, si la même application utilise un capteur avec une dynamique de mesure de 10:1 et une pression nominale maximale de 500 unités, la pression minimale mesurable serait de 50 unités, ce qui couvrirait parfaitement la plage requise. Il en résulterait des relevés plus précis et un meilleure régulation du process.

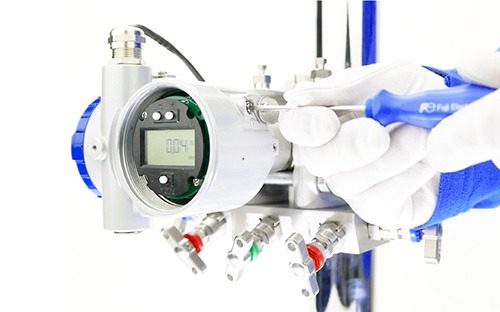

La dynamique de mesure et la rangeabilité jouent également un rôle important dans l’étalonnage.
L’étalonnage ou calibration est le processus de réglage de la sortie analogique d’un capteur de pression pour qu’elle corresponde exactement à la pression mesurée. Pour ce faire, on compare l’instrument à un étalon de mesure de référence en générant une pression de fluides connues.
Cette opération consiste à calibrer la valeur haute (pression maximale SPAN) et la valeur basse (pression minimale ZERO) du transmetteur pour garantir sa précision.
La dynamique de mesure indique la plage dans laquelle le capteur de pression peut être étalonné ou ajusté. Un capteur de pression ayant une plus grande dynamique de mesure peut être étalonné plus finement sur une plus large gamme de pressions. Cela signifie qu’un transmetteur doté d’une dynamique de mesure plus importante offre une plus grande plage d’étalonnage et de réglage, ce qui lui confère une plus grande souplesse dans diverses applications.

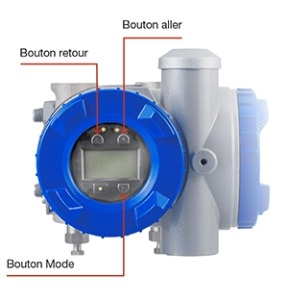

Une caractéristique essentielle des capteurs de pression intelligents (SMART) est leur disposition à être réajusté (re-range) sans nécessité d’étalonnage. Contrairement aux instruments analogiques pour lesquelles le changement d’échelle ne peut être effectué que par un nouvel étalonnage, la plage de mesure ou l’étendue d’échelle des capteurs numériques peut être réglée après la fabrication en usine, ou sur site, après l’installation initiale.
Dans les instruments numériques, l’étalonnage et la mise à l’échelle sont généralement des réglages distincts (c’est-à-dire qu’il est possible de changer l’échelle d’un transmetteur de pression intelligent sans avoir à effectuer un réétalonnage complet).
Ainsi, si les exigences de votre process changent, vous pouvez ajuster l’étendue de mesure et le zéro du transmetteur de pression pour répondre aux nouvelles exigences sans avoir à remplacer l’appareil de mesure.
La mise à l’échelle d’un instrument consiste à régler les valeurs inférieure et supérieure de l’échelle de mesure de manière à ce qu’il réagisse avec la sensibilité souhaitée aux variations de l’entrée de pression.
Par exemple, si un capteur de pression a un rapport de réduction de 10:1 et a été initialement étalonné en usine pour la plage de pression maximale de 10 bars (0 bar = sortie 4 mA ; 10 bar = sortie 20 mA), vous pouvez le réajuster sur site de 0 à 1 bar (0 bar = 4 mA ; 1 bar = 20 mA) pour mesurer avec précision des pressions plus basses.
Inversement, si un capteur a une dynamique de mesure de 10:1 et a été initialement étalonné pour la plage de pression minimale de 1 bar (0 bar = sortie 4 mA ; 1 bar = sortie 20 mA), vous pouvez la réajuster jusqu’à 10 bars (0 bar = 4 mA ; 10 bar = 20 mA) en fonction des nouvelles exigences.
Cette possibilité de réajustement (re-range) ou de mise à l’échelle, directement liée à la dynamique de mesure, peut améliorer considérablement la longévité et l’adaptabilité de l’appareil aux caractéristiques du process. Ceci en fait un atout précieux dans tout système de surveillance ou de contrôle de la pression.
Bien qu’une dynamique de mesure élevée puisse sembler souhaitable en raison de sa flexibilité, il est important de tenir compte de ses limites.
Une dynamique de mesure très élevée peut promettre une large plage de fonctionnement, mais la précision des mesures peut diminuer et se dégrader à l’extrémité inférieure de l’étendue de mesure.
Dans ce cas, un capteur de pression doté d’une rangeabilité plus modeste, mieux adaptée aux conditions de fonctionnement réelles, peut fournir des résultats plus précis.
Il est essentiel de comprendre la rangeabilité et la dynamique de mesure d’un capteur de pression pour effectuer un réglage correct et obtenir une mesure précise et une régulation efficace de vos process impliquant des gaz ou des liquides. Ces paramètres n’ont pas seulement un impact sur la précision de l’appareil, mais aussi sur la sécurité, l’efficacité, la flexibilité et les performances globales de votre système.
Profitez des connaissances que vous avez acquises sur la rangeabilité et la dynamique de mesure et utilisez-les pour optimiser les performances de vos capteurs de pression. N’oubliez pas que le choix d’un capteur de pression ayant la rangeabilité et la bonne dynamique de mesure pour votre application spécifique est une étape essentielle pour obtenir une régulation et une mesure précise de la pression. Vous êtes maintenant en mesure de prendre une décision éclairée. Continuez à explorer !
Alors qu’une dynamique de mesure élevée offre une certaine souplesse dans la mesure de la pression, la précision peut diminuer aux extrémités très basse et très haute de la plage. Il est essentiel de choisir un capteur dont la dynamique de mesure correspond aux exigences spécifiques de votre système en matière de pression. Consultez un fabricant de capteurs de pression comme Fuji Electric pour vous aider à déterminer le capteur qui convient le mieux à votre application.
Oui, de nombreux transmetteurs de pression offrent une capacité de rééchelonnement, ce qui vous permet d’ajuster leur plage de mesure étalonnée après la configuration initiale. Cependant, l’étendue de l’ajustement dépend de la dynamique de mesure de l’appareil.

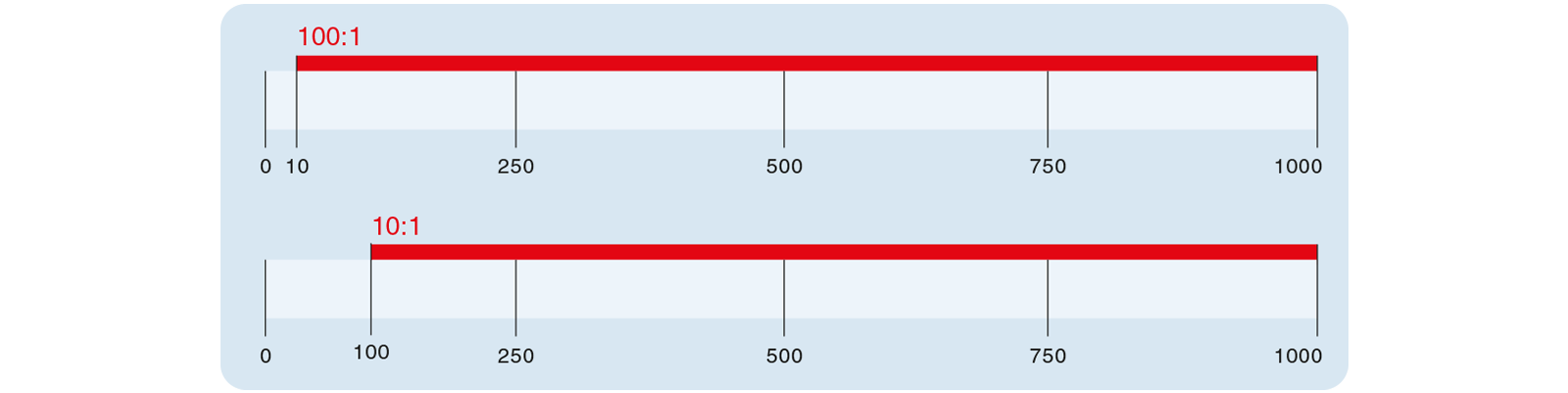

Non, la dynamique de mesure varie d’un capteur de pression à l’autre. C’est un paramètre important à prendre en compte lors de la sélection d’un transmetteur pour votre application spécifique. Les capteurs de pression FCX de Fuji Electric offrent des dynamiques de mesure allant jusqu’à 100:1, ce qui les rend particulièrement souples d’utilisation.
Bien que la dynamique de mesure soit un paramètre crucial, son importance varie en fonction de l’application. Dans les systèmes où les niveaux de pression varient de manière significative ou lorsque de petites fluctuations peuvent avoir un impact important sur les performances, une dynamique de mesure élevée est généralement bénéfique. Dans les systèmes où les niveaux de pression sont stables, la dynamique de mesure plus faible peut suffire.
Un transmetteur à rangeabilité élevée peut gérer une plus large gamme de pressions, ce qui peut réduire la nécessité d’utiliser plusieurs transmetteurs. Cependant, la décision dépend de plusieurs facteurs, notamment les exigences spécifiques du système en matière de pression et la précision requise à différents niveaux de pression.

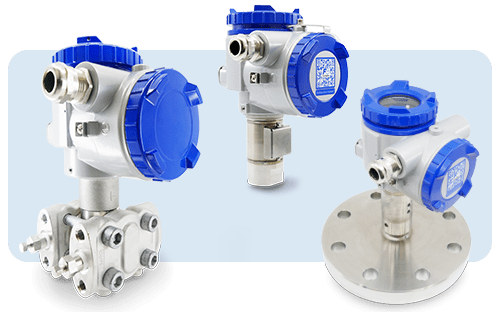

Découvrez les incroyables performances des capteurs de pression électroniques à haute rangeabilité. Grâce à leur remarquable dynamique de mesure, nos transmetteurs de pression offrent une précision et une flexibilité inégalées pour la mesure de la pression dans une large gamme d’applications.
Profitez des avantages d’une mesure précise de la pression, qu’il s’agisse d’optimiser les process, de réduire les temps d’arrêt, de garantir la qualité des produits ou d’améliorer la sécurité. Nos capteurs de pression à rangeabilité élevée vous permettent de répondre aux exigences de conditions de pression variables, le tout avec un seul appareil.
