Débitmètre Doppler vs débitmètre à temps de transit : comparaison des débitmètres à ultrasons pour des performances optimales

Dans le domaine de la mesure des fluides, les débitmètres à ultrasons se distinguent par leur approche non intrusive de la mesure de la vitesse d’un fluide s’écoulant dans un tuyau. Parmi les types les plus importants figurent les débitmètres Doppler à ultrasons et les débitmètres à temps de transit, chacun exploitant le principe des ultrasons de différentes manières pour s’adapter à diverses applications.


Le débitmètre Doppler fonctionne en faisant rebondir les ondes ultrasonores sur les particules et les bulles dans le fluide. A l’opposé, le débitmètre à temps de transit mesure le temps qu’il faut aux impulsions ultrasonores pour se déplacer avec et contre le sens d’écoulement.

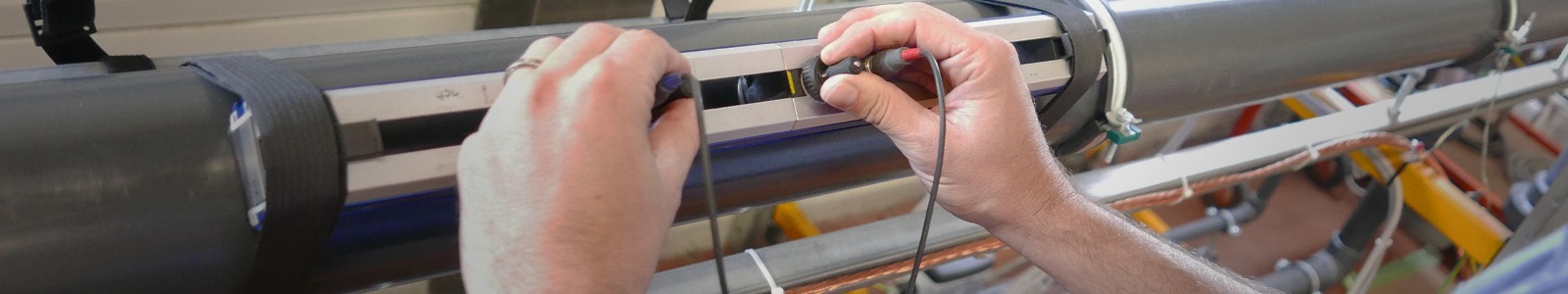

Le choix entre un débitmètre Doppler et un débitmètre ultrason à temps de transit dépend de plusieurs facteurs, notamment les caractéristiques du fluide, la présence de particules en suspension ou de bulles de gaz, ainsi que la précision et la plage de débits requises. Alors que les débitmètres Doppler excellent dans les applications avec des liquides sales ou aérés, les débitmètres à temps de transit sont préférés pour les fluides propres où ils peuvent fournir des mesures très précises.

Les subtilités du principe de fonctionnement de chaque compteur, accompagnées d’une analyse comparative de leurs performances dans différentes conditions, permettent d’élucider les forces et les limites qui permettent d’identifier les meilleurs cas d’utilisation de ces instruments.

Principaux points à retenir

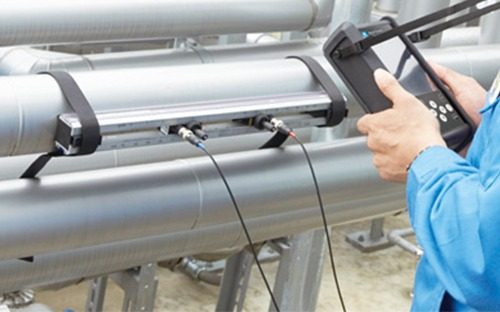

Principes de base du débitmètre à ultrasons

Les débitmètres à ultrasons sont des instruments de précision qui mesurent la vitesse d’un fluide à travers un conduit à l’aide d’ondes sonores ultrasoniques. Ils sont particulièrement utiles pour mesurer les débits dans des situations où les capteurs intrusifs ne sont pas souhaitables ou possibles.

Dans cette vaste catégorie, les compteurs à ultrasons, y compris les technologies Doppler et de temps de transit, sont essentiels pour des applications allant de la gestion automatisée des eaux usées à la mesure du débit dans les liquides conducteurs sales, en tirant parti de l’effet Doppler pour suivre avec précision les débits.

Principes de fonctionnement

Les débitmètres à ultrasons fonctionnent en transmettant des ondes sonores ultrasoniques à travers un flux de fluide dans un tuyau. Il existe deux grands principes de fonctionnement basés sur la façon dont ces ondes interagissent avec le fluide en mouvement : le temps de transit et l’effet Doppler.

Les débitmètres à temps de transit utilisent une paire de transducteurs, qui fonctionnent à la fois comme émetteurs et récepteurs. Ces transducteurs sont montés à l’extérieur du tuyau et se font face. Lorsque le fluide se déplace dans le tuyau, les ondes sonores se déplaçant en amont contre l’écoulement du fluide mettent plus de temps à atteindre le transducteur opposé que les ondes se déplaçant en aval avec l’écoulement. La différence de temps entre ces transmissions est proportionnelle à la vitesse du fluide.

Débitmètres Doppler : Contrairement aux débitmètres à temps de transit, les débitmètres Doppler exploitent le principe de l’effet Doppler. Ces appareils émettent des ondes ultrasonores dans le flux d’écoulement à une certaine fréquence. Lorsque ces ondes sonores rencontrent des particules en suspension ou des bulles d’air dans le fluide, elles sont réfléchies vers le transducteur avec un décalage de fréquence. Ce changement de fréquence est directement lié à la vitesse du fluide.

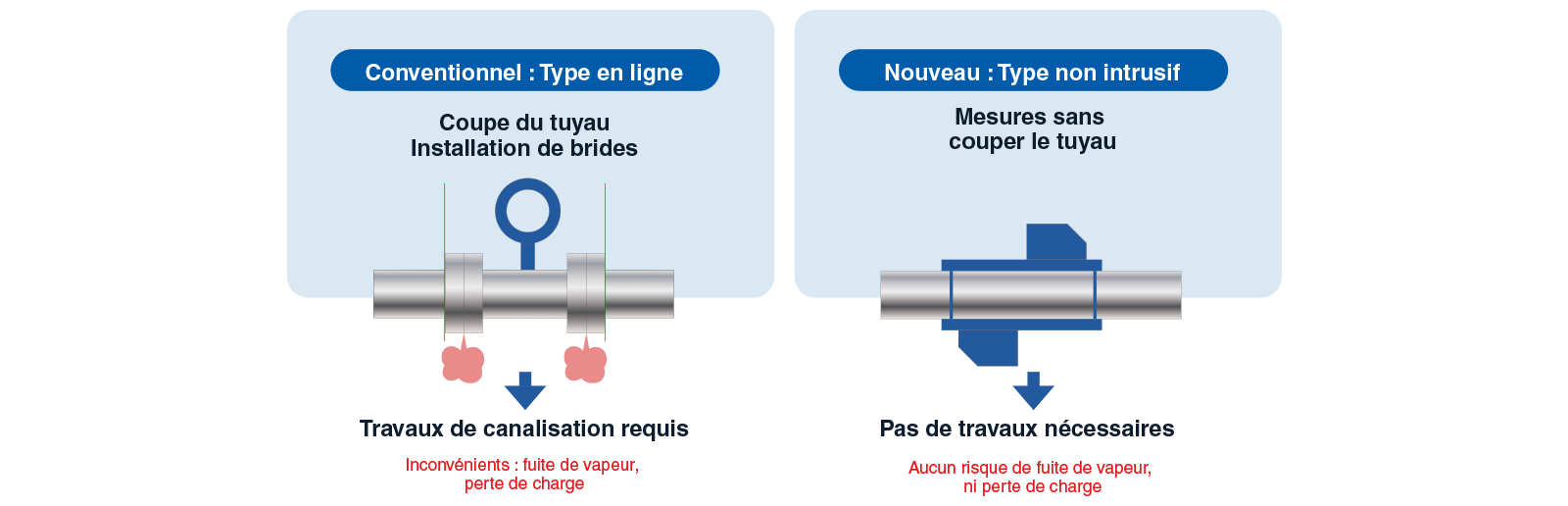

Types de débitmètres à ultrasons

Il existe plusieurs types de débitmètres à ultrasons, chacun adapté à des applications et à des caractéristiques de fluide spécifiques.

Chaque type de débitmètre à ultrasons utilise un principe de mesure du temps de transit ou Doppler, et le choix entre les deux dépend des caractéristiques du fluide, de l’application et de la précision requise.

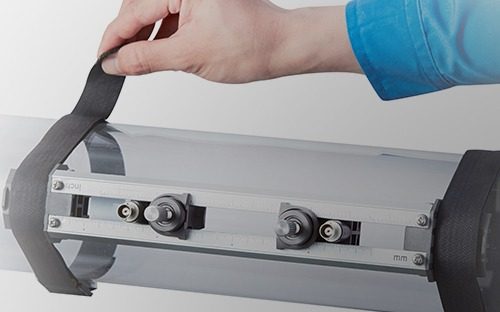

Débitmètre à temps de transit

Les débitmètres à ultrasons à temps de transit sont des instruments de précision utilisés pour mesurer la vitesse d’écoulement d’un fluide dans un tuyau. Ces appareils sont particulièrement efficaces avec les liquides propres, garantissant des mesures de débit précises.

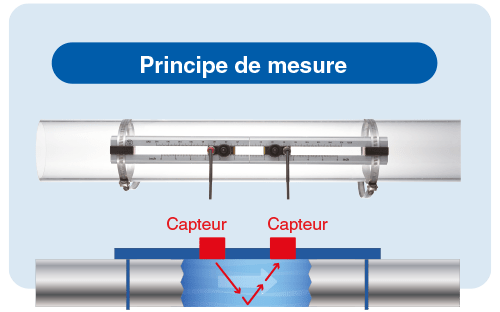

Principe de fonctionnement

Les débitmètres à temps de transit fonctionnent en envoyant des impulsions ultrasoniques à travers un fluide et en mesurant le temps nécessaire au son pour se déplacer entre deux transducteurs. Ces transducteurs sont positionnés à un angle diagonal par rapport au flux d’écoulement, l’un étant situé en amont et l’autre en aval.

La vitesse d’écoulement est calculée en fonction de la différence de temps de transit des impulsions ultrasonores se déplaçant avec et contre la direction d’écoulement. Plus la différence est grande, plus la vitesse d’écoulement du liquide est élevée.

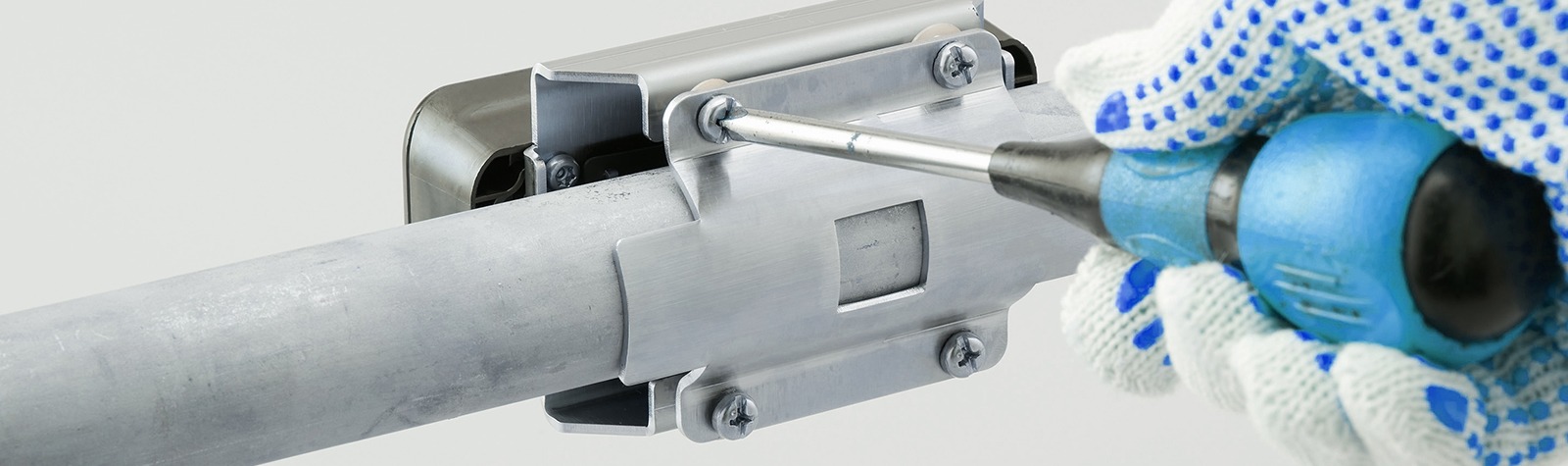

Installation et entretien

L’installation de débitmètres à temps de transit doit être entreprise dans une section droite de tuyau afin de minimiser les turbulences qui peuvent affecter la précision. Ils ont besoin de liquides propres pour fonctionner correctement, car les impuretés peuvent perturber le signal ultrasonique.

Pendant ce temps, l’entretien a tendance à être minimal car les transducteurs n’entrent pas en contact avec le liquide, ce qui entraîne moins d’usure.

Avantages et limites du débitmètre ultrasons à temps de transit

Les avantages des débitmètres à temps de transit comprennent une installation non invasive, où il n’est pas nécessaire de couper le tuyau, et la précision, en particulier avec des liquides propres et non aérés. Ils peuvent également gérer une large gamme de débits et de températures.

D’autre part, les limites concernent leur sensibilité à la composition des fluides. Les performances se détériorent avec des fluides aérés ou impurs. Ils présentent également une dépendance à l’égard d’un tuyau plein. Si des bulles de gaz ou des solides sont présents dans le liquide, des erreurs de mesure peuvent se produire.

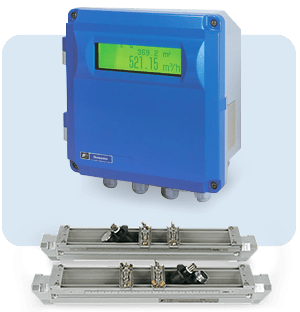

Débitmètre Doppler

Les débitmètres à ultrasons Doppler sont largement reconnus pour leur efficacité à mesurer le débit de liquides sales ou aérés contenant des bulles ou des particules. La différence de fréquence des signaux ultrasonores réfléchis est directement proportionnelle au débit du liquide, ce qui montre comment la vitesse d’écoulement est intimement liée au décalage de fréquence observé dans ces dispositifs.

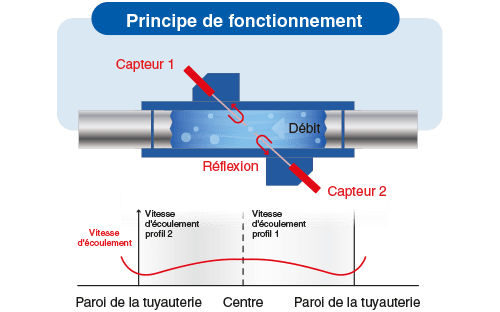

Principe de fonctionnement

Un débitmètre Doppler utilise l’effet Doppler pour mesurer les vitesses d’écoulement. Il émet un signal ultrasonique à travers le milieu à mesurer. Lorsque ce signal rencontre des particules en suspension ou des bulles de gaz dans le fluide, il est réfléchi à une fréquence différente. Ce décalage de fréquence est directement lié à la vitesse du matériau qui s’écoule. Le débitmètre traite ensuite ce changement pour déterminer le débit.

Installation et entretien

L’installation correcte d’un débitmètre Doppler nécessite que le tuyau contienne une concentration minimale de particules en suspension ou de bulles d’air.

L’installation se fait généralement à l’extérieur de la tuyauterie et le capteur doit être en contact avec le milieu liquide.

Pendant ce temps, l’entretien consiste en des inspections de routine pour s’assurer que le transducteur est exempt de dépôts qui pourraient entraver le signal ultrasonique. La zone du tuyau où le capteur est installé doit également être exempte de vibrations et de bruits excessifs pour éviter toute perturbation du signal.

Avantages et inconvénients du débitmètre ultrason doppler

Avantages :

Inconvénients :


Comparaisons de performances

Lors de l’évaluation des débitmètres Doppler et à temps de transit, il est crucial de prendre en compte les différences de précision, d’adéquation dans diverses conditions d’écoulement et d’adaptabilité aux changements environnementaux afin de déterminer quel débitmètre à ultrasons excelle dans des applications spécifiques.

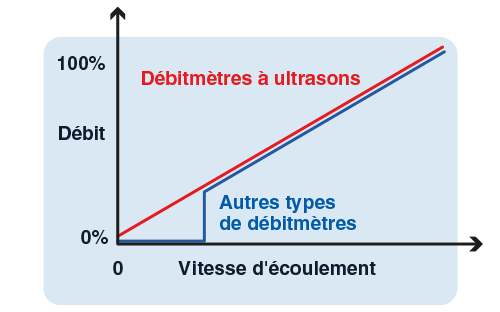

Exactitude et précision

Les débitmètres Doppler mesurent la vitesse des fluides contenant des particules ou des bulles en suspension en y réfléchissant un signal ultrasonique et en observant le décalage de fréquence connu sous le nom d’effet Doppler. Ces compteurs fournissent généralement une précision de ±2 % de la lecture du débit.

Les débitmètres à temps de transit, quant à eux, s’appuient sur le temps qu’il faut à un signal ultrasonique pour se déplacer entre deux capteurs. Dans des conditions idéales, ils peuvent offrir une précision supérieure, jusqu’à ±1 % de la lecture du débit ou mieux, car ils mesurent directement le temps nécessaire aux ondes sonores pour traverser le fluide.

Adéquation des conditions d’écoulement

Les performances des débitmètres Doppler sont intrinsèques à la présence de particules ou de bulles de gaz dans le fluide : sans elles, le débitmètre ne peut pas fonctionner. En tant que tels, ils sont mieux adaptés aux liquides sales ou aérés.

À l’inverse, les débitmètres à temps de transit nécessitent des fluides propres pour permettre le passage sans entrave des signaux ultrasonores. Ils ont du mal avec les fluides contenant des quantités importantes de solides en suspension ou d’aération.

Adaptabilité à l’environnement

Les conditions environnementales telles que la pression et la température peuvent affecter les performances des débitmètres à ultrasons. Les deux types fonctionnent bien dans une large gamme de températures et de pressions, mais les débitmètres à temps de transit peuvent nécessiter un réglage minutieux et une installation correcte, car le signal qu’ils mesurent peut être affecté par des changements de densité et de viscosité du fluide.

Les débitmètres Doppler sont moins sensibles à de tels changements car ils mesurent le décalage de fréquence plutôt que la vitesse du son à travers le fluide.

Applications industrielles

Les débitmètres à ultrasons, qui englobent à la fois les technologies Doppler et de temps de transit, jouent un rôle essentiel dans diverses industries. Ces appareils mesurent les débits avec précision, et leur nature non intrusive garantit l’intégrité du processus et des exigences de maintenance minimales. De plus, les débitmètres à ultrasons conviennent aux applications résidentielles et commerciales, ce qui met en évidence leur polyvalence dans différents environnements.

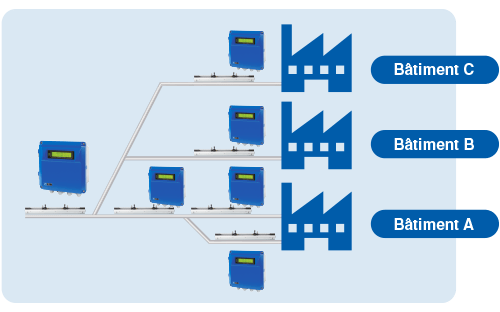

Gestion de l’eau et des eaux usées

Dans la gestion de l’eau et des eaux usées, les débitmètres à temps de transit sont très appréciés pour leur précision dans les applications d’eau propre. Ils mesurent le temps qu’il faut à un signal ultrasonique pour voyager avec et contre le débit d’eau, déterminant ainsi le débit.

  • Applications : Surveillance et contrôle de la distribution de l’eau, des processus de traitement et des systèmes d’irrigation.
  • Mesure de l’eau : Garantit une utilisation efficace de l’eau et une facturation précise.

Pour les eaux usées et les boues avec des solides entraînés et une aération, les débitmètres Doppler sont préférés. Ils détectent les changements de fréquence de l’onde ultrasonore lorsqu’elle interagit avec les particules en suspension et les bulles, ce qui permet une mesure efficace du débit des liquides sales ou aérés.

  • Eaux usées : Utilisées pour la surveillance des installations de rejet et de traitement.
  • Boues : Mesure le débit des mélanges visqueux et des boues.

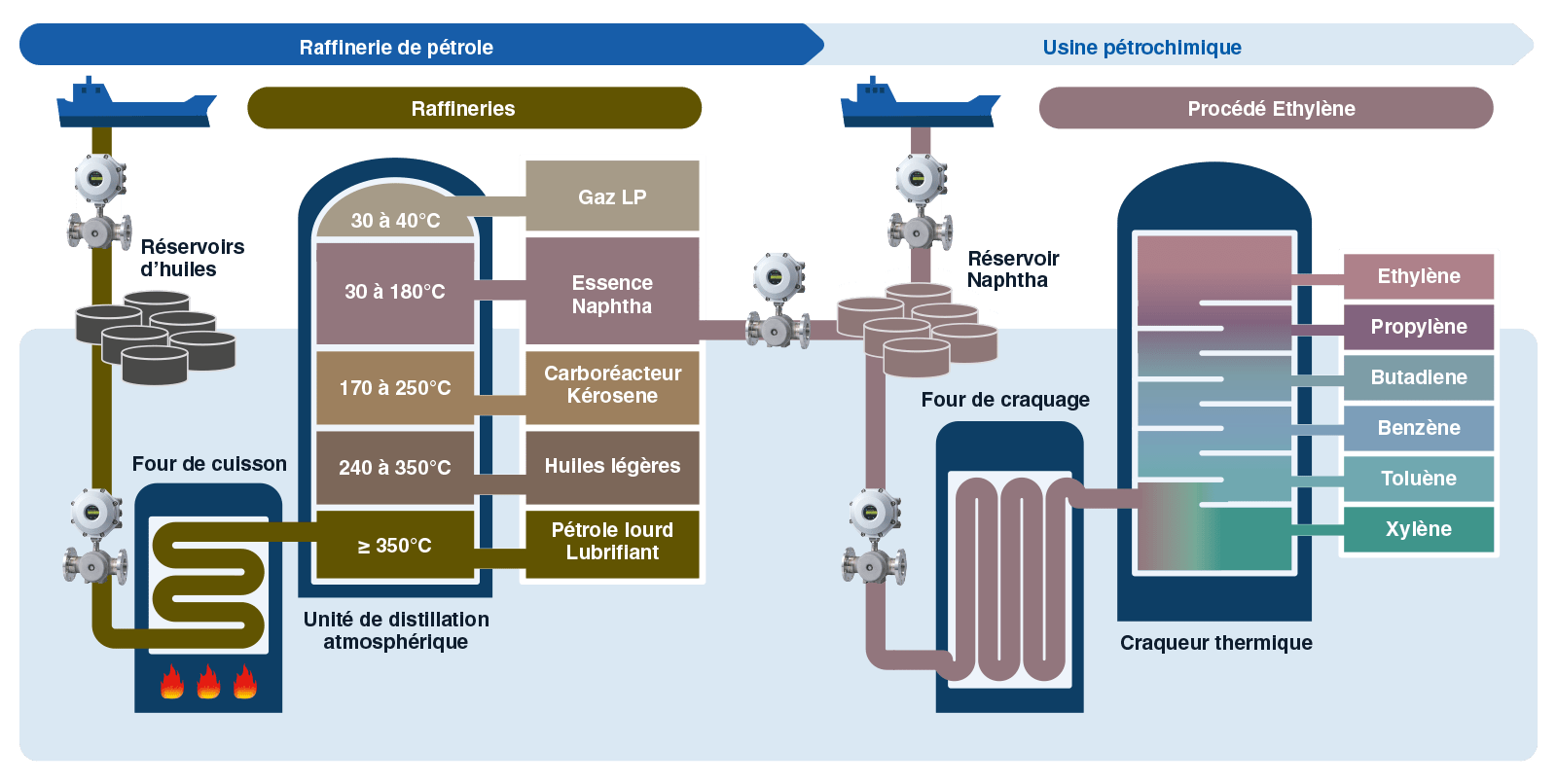

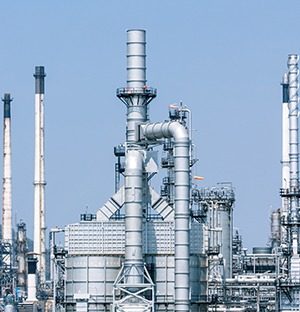

Utilisation dans l’industrie pétrolière et gazière

L’industrie pétrolière et gazière exige des mesures de débit de haute précision dans des environnements complexes et difficiles. Les débitmètres à ultrasons dans l’industrie pétrolière et gazière, à la fois Doppler et à temps de transit, sont utilisés pour leur fiabilité et leur nature non invasive.

  • Mesure de l’huile : Les compteurs à temps de transit surveillent efficacement le débit d’hydrocarbures purs, tandis que les compteurs Doppler sont utilisés lorsque les mélanges d’hydrocarbures contiennent des bulles de gaz ou des particules solides.
  • Industrie gazière : Aide à la mesure et à l’allocation précises du gaz naturel le long des pipelines et pendant le traitement.

Les deux types de compteurs facilitent l’exploitation sûre et efficace des pipelines, des processus de raffinage et de distribution.

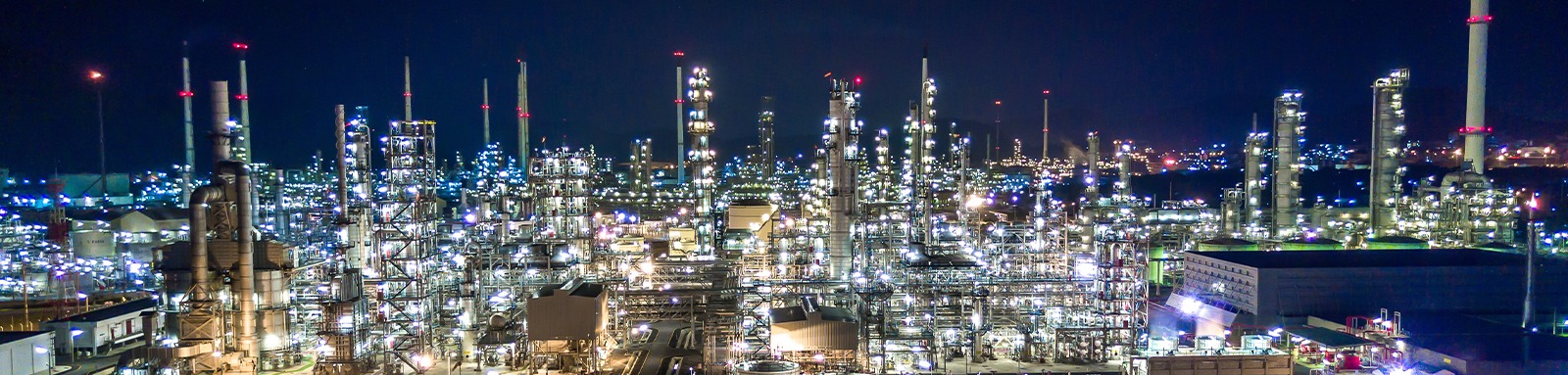

Autres utilisations clés des débitmètres ultrasoniques

Les débitmètres à ultrasons trouvent d’autres utilisations clés dans différentes industries pour leur polyvalence et leur facilité d’installation.

Considérations techniques

Lors de l’évaluation des débitmètres à ultrasons tels que les modèles Doppler et de temps de transit, les considérations techniques jouent un rôle crucial dans la détermination de leur efficacité et de leur précision. Des facteurs tels que les caractéristiques des tuyaux et des fluides et le placement approprié des capteurs influencent directement les performances.

Exigences relatives aux tuyaux et aux fluides

Les débitmètres Doppler nécessitent des fluides contenant  des particules en suspension ou des bulles pour que l’effet Doppler se produise. Ces compteurs sont moins impactés par le type de liquide mais nécessitent une concentration minimale de ces inclusions pour fonctionner correctement.

Les débitmètres à temps de transit, en revanche, fonctionnent mieux avec des liquides propres et sans particules, car ils reposent sur la propagation de signaux ultrasoniques.

Différents matériaux de tuyauterie peuvent également affecter les performances du compteur. Les signaux ultrasoniques des deux types de compteurs peuvent être atténués par certains matériaux, ils sont donc généralement adaptés aux tuyaux en métal ou en plastique.

Dans le contexte des liquides corrosifs, il faut tenir compte des matériaux utilisés pour les capteurs afin d’assurer une longévité et un fonctionnement constant.

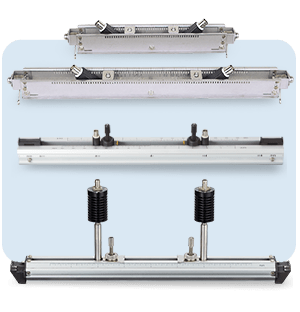

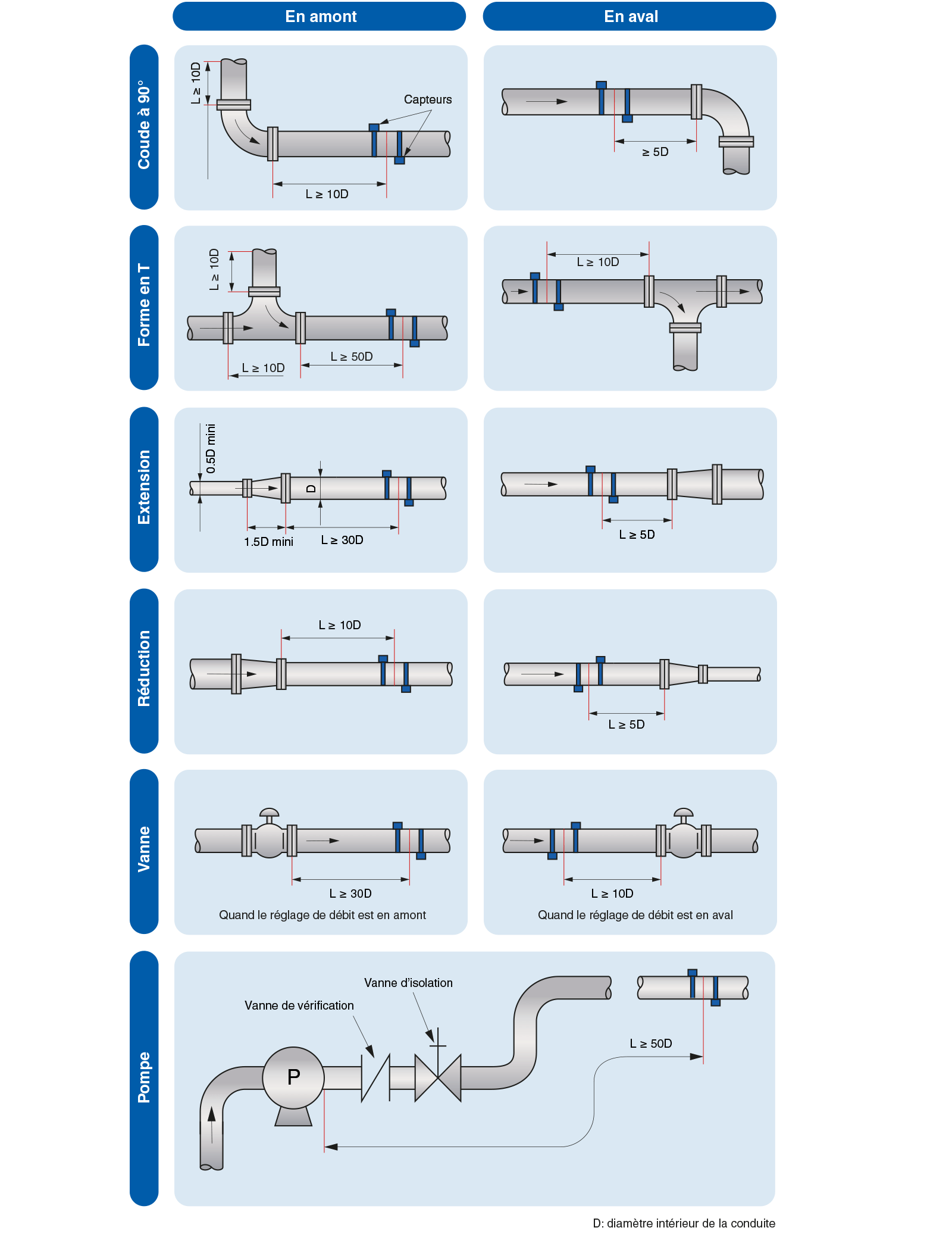

Montage et placement du capteur

Une installation correcte est essentielle pour la précision des débitmètres à ultrasons. Pour les débitmètres Doppler et les débitmètres à temps de transit, les capteurs doivent être placés là où il y a une longueur droite de tuyau exempte de vibrations et de turbulences.

Cela signifie généralement que l’installation doit avoir lieu sur des sections du tuyau qui offrent une course droite de plusieurs fois le diamètre du tuyau à la fois en amont et en aval des capteurs.

Le montage doit être sécurisé pour éviter le déplacement et assurer des lectures cohérentes. Une attention particulière doit être accordée aux aspects suivants :


Défis opérationnels et solutions

Dans le domaine des débitmètres à ultrasons, les défis opérationnels tels que les effets de la pression et de la température, les perturbations du débit et les problèmes de maintenance peuvent avoir un impact significatif sur les performances. Répondre avec succès à ces préoccupations garantit une mesure précise du débit et une fiabilité à long terme.

Traiter les effets de la pression et de la température

Les chutes de pression et les changements de température peuvent altérer la densité et la viscosité d’un fluide, affectant ainsi la vitesse du son dans le fluide et pouvant entraîner des mesures de débit inexactes.

Les solutions résident dans le réglage correct du débitmètre sur des propriétés de fluide spécifiques et l’utilisation d’algorithmes avancés capables de compenser de telles variations. Un suivi régulier permet d’identifier tout écart qui pourrait indiquer un besoin d’ajustement.

Surmonter les perturbations de l’écoulement

Les perturbations de l’écoulement telles que l’écoulement turbulent ou les obstructions peuvent interférer avec les signaux ultrasonores utilisés dans la mesure du débit.

Les débitmètres à temps de transit nécessitent généralement un profil d’écoulement entièrement développé, qui peut être compromis par des perturbations en amont et en aval. L’utilisation de conditionneurs d’écoulement et l’emplacement stratégique de capteurs peuvent atténuer ces effets.

Les débitmètres Doppler gèrent souvent mieux les perturbations car ils mesurent le flux de particules et de bulles dans le fluide, qui peut ne pas être aussi affecté par la turbulence.

Maintenance et prévention des problèmes

Des régimes d’entretien efficaces préviennent les problèmes tels que la corrosion et les fuites qui peuvent entraîner des lectures inexactes ou des défaillances des compteurs.

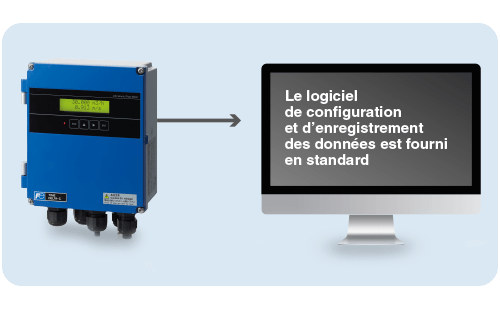

L’utilisation d’outils de diagnostic permet de détecter les problèmes de couplage acoustique, une cause fréquente de perte de signal dans les débitmètres Doppler et les débitmètres à temps de transit.

Des mesures préventives telles que l’utilisation de matériaux résistants à la corrosion et des inspections fréquentes contribuent à la longévité et à des performances constantes. Pour  la mesure du débit volumétrique, il est essentiel de maintenir l’intégrité des composants physiques du compteur.


Foire aux questions

Cette section répond aux questions courantes concernant les différences et les spécificités des débitmètres à ultrasons Doppler et à temps de transit, aidant les utilisateurs à comprendre la fonctionnalité et l’adéquation de chaque type à diverses applications.

Quelles sont les principales différences de fonctionnalité entre les débitmètres à ultrasons Doppler et les débitmètres à ultrasons à temps de transit ?

Les débitmètres à ultrasons Doppler mesurent le débit en détectant le décalage de fréquence d’un signal ultrasonique lorsqu’il rebondit sur des particules ou des bulles dans le fluide.

Les débitmètres à ultrasons à temps de transit, quant à eux, calculent le débit en comparant le temps qu’il faut à un signal ultrasonique pour se déplacer avec le flux par rapport au contre-courant.

Comment les niveaux de précision se comparent-ils entre les débitmètres Doppler et les débitmètres à temps de transit ?

Les débitmètres à temps de transit offrent généralement une plus grande précision que les débitmètres Doppler. Cela est dû à leur capacité à mesurer directement la vitesse du fluide, qui est moins affecté par les particules en suspension ou les bulles de gaz sur lesquelles s’appuient les unités Doppler.

Pouvez-vous expliquer les principes de fonctionnement des débitmètres à ultrasons Doppler ?

Les débitmètres à ultrasons Doppler fonctionnent sur le principe de l’effet Doppler. Ils émettent des ondes ultrasonores dans le flux d’écoulement ; Ces ondes sont réfléchies par des particules en suspension ou des bulles d’air dans le fluide avec un décalage de fréquence. Ce décalage est corrélé au débit.

Quels sont les avantages et les inconvénients de l’utilisation d’un débitmètre à ultrasons Doppler ?

Les débitmètres Doppler sont avantageux dans les fluides contenant des bulles de gaz ou des particules en suspension, car ils nécessitent ces réflecteurs pour fonctionner. Cependant, ils sont moins précis dans les fluides propres et peuvent être affectés par des changements de concentration ou de taille des particules.

En quoi le principe de fonctionnement d’un débitmètre à ultrasons à temps de transit diffère-t-il de celui d’un Doppler ?

Alors que les débitmètres Doppler reposent sur les décalages de fréquence causés par les réflecteurs dans le fluide, les débitmètres à temps de transit mesurent la différence de temps entre les impulsions ultrasonores se déplaçant en amont et en aval.

Cette différence de temps est ensuite utilisée pour calculer le débit, qui ne dépend pas de la présence de réflecteurs dans le fluide.

Quels facteurs devez-vous prendre en compte lors du choix entre un Doppler et un débitmètre à ultrasons portable à temps de transit pour les mesures sur le terrain ?

Les facteurs clés comprennent le type de fluide, la présence de particules en suspension ou de liquides aérés, la précision requise et les conditions spécifiques à l’application.

Les compteurs Doppler conviennent aux fluides sales ou aérés. Pendant ce temps, les compteurs à temps de transit sont préférés pour les liquides propres et non aérés où une plus grande précision est nécessaire.
