En tant que responsable d’usine, responsable maintenance, instrumentation et ingénierie, ou acheteur industriel, vous êtes de plus en plus nombreux à vouloir détecter et remédier aux moindres fuites pour préserver l’environnement, économiser l’énergie ou les matières premières, et/ou améliorer le rendement de votre usine. En conséquence, de nombreux industriels souhaitent ajouter ou remplacer leurs débitmètres sur leurs installations. Or, quel débitmètre choisir ? Cet article vous aidera à mieux évaluer les différences entre les débitmètres électromagnétiques et les débitmètres à ultrasons.
Les débitmètres à ultrasons sont des appareils qui mesurent la vitesse des fluides à l’aide d’ondes ultrasoniques. Cette technologie innovante est de plus en plus utilisée par les industriels, pour mesurer la vitesse d’écoulement des liquides. Ils offrent en effet de nombreux avantages par rapport à d’autres types de débitmètres.

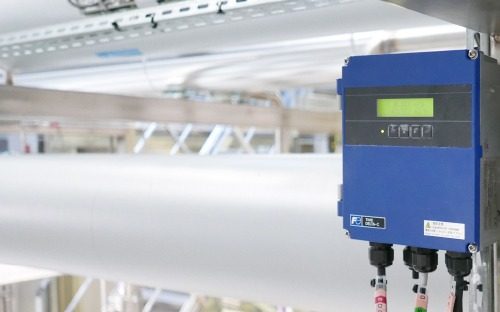

Le prix d’un débitmètre à ultrason ne dépend pas de la taille des conduits. Il s’agit d’une paire de sondes simplement fixée à l’extérieur de la canalisation. Ils ne nécessitent donc aucuns travaux, aucune maintenance, aucune interruption de la production, ni de perte de charge. Une solution idéale pour mesurer un débit à moindre coût ! Plusieurs versions existent en fonction du type d’application et de la fréquence d’utilisation

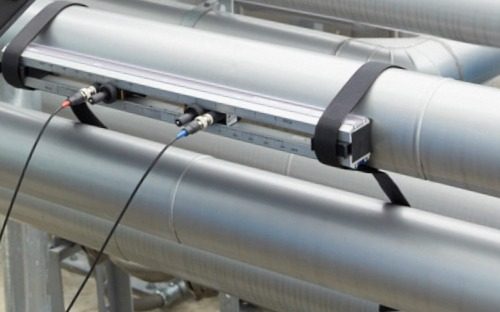

Le système de montage externe ou à bride d’un débitmètre à ultrasons permet une installation en moins d’une demi-heure ! Il ne nécessite pas d’interrompre le process, ni de couper et/ou souder la conduite. Il s’adapte à toutes les tuyauteries quels que soient leur diamètre et leur matière.
Insensibles aux conditions de pression ou de température, les débitmètres à ultrasons permettent d’obtenir des mesures extrêmement précises, peu importe le type de fluide acceptant la propagation des ondes ultrasoniques : comptage d’eaux, eaux usées, eau de refroidissement, boissons, huile et divers produits chimiques, alcools, etc.
Les débitmètres ultrasons ont l’avantage de pouvoir mesurer des fluides non-conducteurs : eau pure, condensat, hydrocarbures…), ce que ne permet pas un débitmètre électromagnétique.

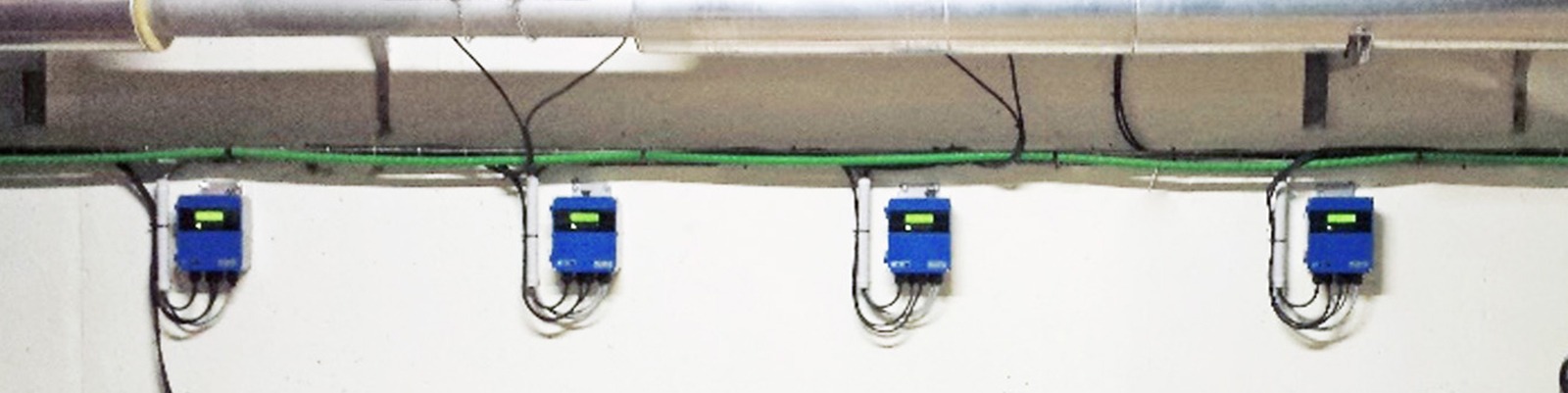

Même installés en conditions difficiles, tels que sur des équipements pétroliers ou gaziers, les débitmètres à ultrasons restent fiables et précis quoi qu’il arrive. Grâce aux capacités d’auto-adaptation de la puissance du signal, vous pouvez en toute confiance mesurer le liquide dans des tuyaux existants ou anciens avec facilité. Certains débitmètres à ultrasons, comme ceux de Fuji Electric, sont même dotés d’une technologie anti-bulles pour répondre à vos besoins et garantir la précision des résultats, quelles que soient les condions.
Ce sont donc des instruments de mesure de débit très efficaces pour de nombreux processus industriels. Grâce à leur installation non-intrusive, ils peuvent surveiller et contrôler les équipements sans perturber les opérations – une solution idéale pour mesurer les liquides sans particules dans les systèmes automatisés ou lors d’audits d’efficacité énergétique.
Sans contact avec le milieu, ils ne risquent pas de contaminer vos produits ou fluides. En effet, contrairement aux débitmètres électromagnétiques, les transducteurs des débitmètres à ultrasons sont montés à l’extérieur du conduit. Aucune particule ou débris ne peut ainsi infecter les liquides. Ils sont particulièrement adaptés à l’industrie agroalimentaire, pharmaceutique ou cosmétique pour éviter la contamination des procédés.

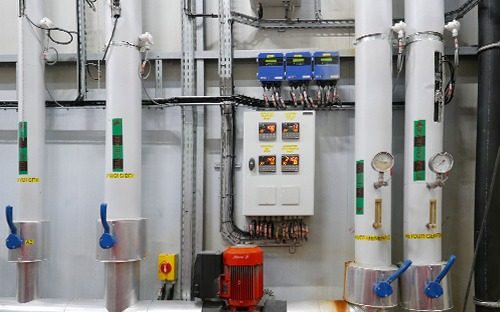

Les débitmètres à ultrasons à temps de transit possèdent de nombreux avantages. Ils sont capables de mesurer le débit de divers liquides, incluant ceux contenant des faibles quantités de solides en suspension et de faibles quantités de gaz.
Toutefois, ces appareils ont certains inconvénients. Un principal désavantage est leur inadéquation pour la mesure de liquides contenant des particules solides.
Ce désavantage est dû à la faible longueur d’onde des ultrasons. De plus, ils ne conviennent pas pour des conduites seulement partiellement remplies. Ces situations représentent un contraste avec les débitmètres électromagnétiques, qui manient ces situations plus aisément.
De plus, les débitmètres à ultrasons ont une précision légèrement inférieure à celle des débitmètres électromagnétiques. Néanmoins, certains modèles sont équipés de doubles capteurs qui permettent de mesurer simultanément le débit sur deux canalisations ou d’installer deux voies sur un même conduit pour des résultats extrêmement fiables. Ces modèles de débitmètres étendus sont particulièrement adaptés pour calculer précisément la consommation énergétique des systèmes de chauffage ou de climatisation par exemple.

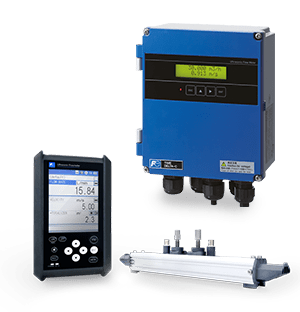

Enfin, les débitmètres à ultrasons n’existent pas en version fixe autonome sur batterie, comme certains débitmètres électromagnétiques autonomes, en revanche une version portable fonctionnant sur batterie existe, permettant d’obtenir rapidement des mesures de débit, n’importe quand, n’importe où !
Vous pouvez demander une démonstration ou louer un débitmètre à ultrasons portable en faisant appel à une société spécialisée comme Fuji Electric.

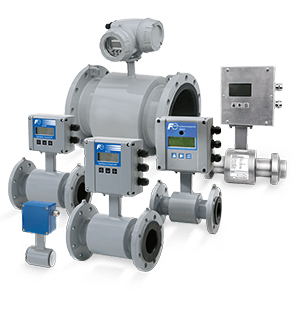

Les débitmètres électromagnétiques sont des outils de mesure efficaces pour les liquides électriquement conducteurs. Ils permettent de mesurer le débit de divers liquides, tels que l’eau, les acides et les bases.
Ces débitmètres offrent une grande précision pour tous les types de liquides, indépendamment de leur viscosité. Ils sont particulièrement utiles pour mesurer des liquides contenant des particules en suspension lourdes. Par exemple, ils sont utilisés dans l’industrie du ciment et du métal pour mesurer les boues de minerais. Ils sont également employés dans la fabrication du papier et du textile pour mesurer la cellulose.
Ultrarésistants, les débitmètres électromagnétiques permettent d’effectuer des mesures de débit fiables dans le temps, même sous des conditions extrêmes, telles que dans les zones dangereuses de l’industrie chimique ou pétrolière.
De plus, les débitmètres électromagnétiques fournissent des relevés légèrement plus précis, ce qui leur permet d’avoir la certification MID (Measuring Instruments Directive) exigée en métrologie légale. Ils sont donc parfaitement adaptés pour le comptage transactionnel de liquide.
Les débitmètres électromagnétiques mesurent uniquement les liquides électriquement conducteurs. Leur technologie ne permet pas de mesurer le débit d’eau pure, d’alcool ou de fioul par exemple.
L’installation des débitmètres électromagnétiques classiques nécessite d’interrompre les procédés, de mobiliser des équipes spécialisées et d’arrêter l’activité. Un processus extrêmement onéreux, qui retient parfois les responsables d’usine, de maintenances ou d’ingénierie à renouveler ou mettre en place ces instruments de mesure.
De plus, comme les débitmètres électromagnétiques reposent sur des joints mécaniques, il y a toujours un risque de défaillance qui peut provoquer des fuites de fluides, compromettre les composants internes et créer des déversements dangereux.
Par conséquent, les débitmètres électromagnétiques ne doivent être utilisés que s’ils sont jugés appropriés pour le processus spécifique, en tenant compte des avantages et des inconvénients qu’ils présentent.
Débitmètres à ultrasons | Débitmètres électromagnétiques | |
| Économique | ★★★★★ Pas de maintenance | ★★★☆☆ |
| Fiable et Précis | ★★★★★ | ★★★★★ |
| Rapide à installer | ★★★★★ | ★★☆☆☆ |
| 100% hygiénique | ★★★★★ | ★★☆☆☆ |
En tant qu’option non invasive ne présentant aucun risque de contamination, les débitmètres à ultrasons gagnent en popularité dans l’industrie. En investissant dans cette technologie innovante, les entreprises peuvent efficacement et simplement mesurer les flux de liquide et les consommations énergétiques avec précision, à moindre coût !
Ces compteurs ultrasoniques offrent aux entreprises une solution d’avenir pour rationaliser leurs opérations, protéger leur rentabilité et l’environnement, sans compromettre la qualité de leurs produits ou leurs performances industrielles.
