اكتشف مراجع مقياس التدفق الجديدة من فوجي إلكتريك، التي تجمع بين الدقة وكفاءة الطاقة والمتانة من أجل انتقال مثالي.
يتمثل قياس البخارفيقياس كمية البخار المستخدمة في العمليات الصناعية. ويضمن هذا الجهازالكفاءة وتوفير الطاقة وخفض التكاليف. تُستخدم تقنيات مثل أجهزة خفض الضغط المزودة بمستشعر الضغط التفاضلي ومقياس التدفق الدوامي ومقاييس التدفق بالموجات فوق الصوتية للحصول على قياسات دقيقة. يعد قياس تدفق البخار أمرًا ضروريًا في محطات توليد الطاقة والمصافي والصناعات التحويلية لتحسين العمليات وتجنب هدر الطاقة.
هل تساءلت يومًا عن مدى أهمية القياس الدقيق لتدفق البخار في العديد من الصناعات؟
يعد القياس الدقيق لتدفق البخار أمرًا ضروريًا لضمان الأداء الأمثل وتوفير الطاقة والدقة في العديد من الصناعات التي تعتمد على البخار كمكون رئيسي في العملية.
يوفر قياس البخار مجموعة واسعة من التقنيات المستخدمة في أجهزة قياس تدفق البخار، مع وجود فروق دقيقة تميز كل نوع.
يعد القياس الدقيق لتدفق البخار أمرًا ضروريًا للعديد من الصناعات مثل محطات الطاقة ومحطات الطاقة النووية والمصانع الكيميائية والمصافي ومصانع التكرير والتصنيع.
نظرًا لأن البخار يلعب دورًا رئيسيًا في نقل الطاقة وعمليات المعالجة، يمكن أن تؤدي القياسات الدقيقة إلى توفير أكبر في الطاقة وتحسين أداء النظام.
ومن ناحية أخرى، يمكن أن تؤدي القياسات غير الدقيقة إلى إهدار الطاقة وزيادة التكاليف وعدم كفاءة العمليات.
تأتي مقاييس تدفق البخار، أو مقاييس البخار، في مجموعة متنوعة من التقنيات، ولكل منها مزاياها الخاصة وتطبيقاتها المحددة. تعد مقاييس تدفق البخار بالضغط التفاضلي ومقاييس التدفق الدوامي ومقاييس التدفق التوربيني ومقاييس تدفق البخار بالموجات فوق الصوتية من بين أكثرها شيوعًا لقياس تدفق البخار.
تستخدم مقاييس التدفق بالضغط التفاضلي فرق الضغط (غالبًا باستخدام ألواح الفتحة) لتحديد سرعة التدفق، وبالتالي معدل التدفق الحجمي.
وفي المقابل، تستخدم مقاييس التدفق الدوامي جسمًا لتوليد دوامات بتردد يتوافق مع سرعة التدفق. ويتيح هذا النهج قياس التدفق الحجمي.
وبالمثل، فإن أجهزة قياس تدفق البخار بالموجات فوق الصوتية قادرة على قياس تدفق البخار. وللقيام بذلك، فإنها تستخدم الموجات الصوتية لتحديد الفرق الزمني بين إشارات الترددات فوق الصوتية المنبعثة والمستقبلة. ولتحسين كفاءتها، تشتمل مقاييس التدفق هذه بشكل عام على أجهزة استشعار لتعويض الاختلافات في درجة الحرارة والضغط.
تعمل مقاييس التدفق التوربينية على مبادئ مماثلة لمقاييس التدفق الدوامي. ومع ذلك، فإنها تستخدم توربينات ميكانيكية بدلاً من الأجسام غير المشكّلة.
تؤثر عدة عوامل على اختيار مقياس البخار.
إن ظروف المعالجة مثل الضغط ودرجة الحرارة، وحالة البخار (بخار مشبع أو شديد السخونة أو مكثف)، والأطوال المستقيمة وتكاليف التركيب ليست سوى بعض العوامل التي يجب أخذها في الاعتبار.
بالإضافة إلى ذلك، قد تؤثر الدقة المطلوبة ووجود الأجزاء المتحركة والحاجة إلى خطوط النبض أو المكونات الإضافية في اختيار عداد البخار المناسب لتطبيقات المعالجة.
يعد معدل التدفق الكتلي ومعدل التدفق الحجمي معلمتين أساسيتين في قياس البخار.
يشير التدفق الكتلي إلى كتلة البخار التي تمر عبر نظام ما لكل وحدة زمنية وهو ضروري للعمليات التي تكون فيها كمية المادة (في هذه الحالة، البخار) مهمة.
أما التدفق الحجمي، فيتعلق بحجم البخار الذي يمر عبر نظام ما خلال فترة زمنية معينة. وفي حين يتم قياس التدفق الحجمي مباشرةً بواسطة العديد من العدادات، فإن حساب التدفق الكتلي غالبًا ما يتطلب قياسات إضافية مثلدرجة الحرارةوالضغط، بالإضافة إلىجهاز حساب التدفق، وذلك بسببتباين كثافة البخارفي الظروف المختلفة.

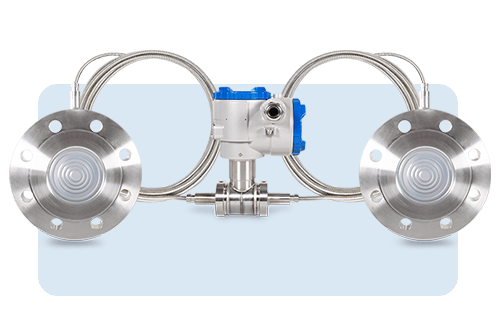

مقاييس تدفق الضغط التفاضلي هي الدعامة الأساسية لقياس تدفق البخار. من خلال إنشاء فرق ضغط باستخدام أداة خفض الضغط مثل لوحة الفتحة أو أنبوب فنتوري أو فوهة أو مقياس التدفق المخروطي على شكل حرف V أو أنبوب بيتوت ومحول طاقة الضغط التفاضلي، تحدد هذه الفئة من مقاييس البخار سرعة التدفق ثم تحسب سرعة التدفق . والعلاقة الخطية بين فرق الضغط ومعدل التدفق تجعل هذه المقاييس موثوقة ومستخدمة على نطاق واسع. ومع ذلك، فإنها تتطلب خطوط نبض وقد يكون لها بعض الفقد في الطاقة بسبب وجود لوحة الفتحة.
إن بساطة تصميمها، بالإضافة إلى عدم وجود أجزاء متحركة، يجعلها خيارًا موثوقًا للعديد من التطبيقات، مما يضمن طول العمر والأداء المتسق مع مرور الوقت.
تعمل عدادات التدفق الدوامية وفقًالمبدأ الدوامة التي يولدهاجسم غير انسيابيموضوع في مجرى التدفق،وتنتج دوامات متناوبة في اتجاه مجرى التدفق.وتتناسب تردد هذه الدوامات تناسبًا مباشرًا مع سرعة تدفق البخار.
وبالتالي، فإن مقاييس التدفق الدوامة فعالة في قياس سرعة التدفق بدقة جيدة. ومن السمات المميزة لمقاييس التدفق الدوامة قدرتها على التعامل مع نطاق واسع من معدلات التدفق، من المنخفضة إلى العالية، دون المساس بدقة القياس.
تستخدم أجهزة قياس التدفق بالموجات فوق الصوتية للبخار الموجات الصوتية لقياس سرعة تدفق البخار المشبع في الأنبوب، وبالتالي تحديد معدل التدفق الحجمي.
بفضل تقنيتها المبتكرة، توفر أجهزة قياس البخار هذه عددًا من المزايا مقارنةً بطرق القياس التقليدية.
أولاً، إنها غير جراحية، مما يعني أنه يمكن تثبيتها على السطح الخارجي للأنابيب دون الحاجة إلى تركيبات متطفلة أو انقطاع في العمليات.
ثانيًا، نظرًا لعدم احتوائها على أجزاء متحركة، تتطلب عدادات البخار هذه القليل من الصيانة وتقلل من تآكلها بمرور الوقت. بالإضافة إلى ذلك، فإن قدرتها على قياس ظروف البخار المشبع ودقتها العالية في ظل ظروف التدفق المختلفة تجعلها متعددة الاستخدامات لمجموعة واسعة من التطبيقات. يضمن عدم وجود عوائق في خطوط البخار انخفاض الضغط إلى الحد الأدنى، مما يساعد على توفير الطاقة في العديد من الصناعات.
في عالم قياس تدفق البخار، هناك العديد من التفاصيل الدقيقة: من تقنيات القياس المختلفة إلى القرارات الدقيقة وراء اختيار مقياس بخار معين، من الضروري أن يكون لديك فهم أساسي لهذا المجال الحرج.
لا تنسوا أن القياس الدقيق لمعدل تدفق البخار لا يقتصر على الأرقام فحسب؛ بل يتعلقبتحسين الكفاءة، وتوفير الطاقة، وتحسين الأداء، وفي نهاية المطاف، خفض التكاليف فيقطاعات لا حصر لها.
قد تتطلب التطبيقات المختلفة أنواعًا مختلفة من مقاييس التدفق. ومع ذلك، تعد مقاييس التدفق بالضغط التفاضلي ومقاييس التدفق الدوامي من بين أكثرها استخدامًا لتطبيقات البخار والسوائل الأخرى مثل السوائل والغازات. ومع ذلك، فإنظهور مقا ييس تدفق البخار بالموجات فوق الصوتية والمزايا التي تقدمها تجعلها الخيار الواضح للعديد من التطبيقات الحديثة، مما يسد الفجوة بين التقليد والابتكار.
بالتأكيد! تعد أجهزة قياس التدفق بالموجات فوق الصوتية ذات المشبك ابتكارًا ثوريًا في قياس تدفق البخار. يمكن استخدامها في تطبيقات البخار، مما يوفر طريقة قياس فعالة وغير تدخلية. تعد مقاييس تدفق البخار من Fuji Electric مناسبة لقياس البخار المشبع، بما في ذلك التدفق الحجمي والتدفق الكتلي عند درجات حرارة تصل إلى 180 درجة مئوية. من خلال تسخير قوة الموجات فوق الصوتية وتكنولوجيا الاستشعار المتقدمة، توفر مقاييس البخار هذه قياسات دقيقة دون الحاجة إلى اختراق نظام الأنابيب أو تعديله. وهذا لا يبسط عملية التركيب فحسب، بل يقلل أيضًا من مشاكل الصيانة المحتملة، مما يقلل من التكلفة الإجمالية للملكية. الابتكار الكامن وراء هذه التقنية رائع حقًا، مما يجعلها خيارًا شائعًا بشكل متزايد للصناعات التي تبحث عن الدقة مع سهولة الاستخدام.
يمكن حساب معدل تدفق البخار من سرعة التدفق المقاسة ومساحة المقطع العرضي للأنبوب. قد تكون هناك حاجة إلى أجهزة استشعار إضافية، مثل جهاز استشعار درجة الحرارة والضغط وحاسبة معدل التدفق المصحح لحساب معدل التدفق الكتلي.
قد تختلف معدلات تدفق البخار حسب النظام والتطبيق. من الأفضل الرجوع إلى بيانات النظام أو أجهزة القياس المحددة للحصول على قيم دقيقة. استخدام مقياس تدفق البخار هو الطريقة الأكثر موثوقية لتحديد تدفق البخار بدقة. يقيس مقياس البخار بدقة السرعة والضغط ودرجة الحرارة لحساب معدل تدفق البخار.
