اكتشف أحدث ابتكارات فوجي إلكتريك في مجال أجهزة التحكم في درجة الحرارة، مع دليل عملي للتحول إلى مراجع المنتجات الجديدة، والجمع بين الأداء وكفاءة الطاقة.
يمكنك التحكم بسهولة في درجة حرارة المعالجة وتنظيمها والتنبيه بأي انحرافات باستخدام منظم الحرارة المنظم للتشغيل/إيقاف التشغيل PXR3.
يُستخدم منظم درجة الحرارة من نوع TOR، المعروف أيضًا باسم منظم درجة الحرارة «كل شيء أو لا شيء»، بشكل شائع عندما تكون إدارة درجة الحرارة البسيطة والمتينة والاقتصادية أكثر أهمية من التنظيم الدقيق للغاية حول القيمة المرجعية. إن فهم مبدأ تشغيله ومزاياه وقيوده يتيح تحديد ما إذا كانت هذه التقنية مناسبة للعملية المعنية.
الكتيبنزِّل الكتيب وحسِّن تحكُّمك الحراري من خلال تحكُّم دقيق وسريع ومتعدد الاستخدامات يتلاءم مع عملياتك الصناعية.
جهاز التحكم في درجة الحرارة من النوع «كل شيء أو لا شيء» هو جهاز رقمي لا يمكن أن يتخذ مخرجه سوى حالتين: التشغيل أو الإيقاف.
يقوم جهاز التحكم بمقارنة قيمتين بشكل مستمر:
في تطبيق التدفئة، يتم تنشيط المخرج عندما تنخفض درجة الحرارة المقاسة إلى ما دون عتبة التبديل المحددة. ويستمر جهاز التدفئة في العمل حتى الوصول إلى العتبة العليا، ثم يتم إيقاف تشغيل المخرج. وبالتالي، يعمل جهاز التدفئة بكامل طاقته حتى الوصول إلى القيمة المحددة.
في تطبيقات التبريد، يتم عكس منطق التشغيل. حيث تبدأ معدات التبريد في العمل عندما تتجاوز درجة الحرارة الحد المسموح به، ثم تتوقف بمجرد انخفاض درجة الحرارة بدرجة كافية.
على عكس منظم PID، لا يقوم منظم TOR بضبط نسبة الطاقة الموردة بشكل مستمر. فالمعدات الخاضعة للتحكم تعمل إما بكامل طاقتها أو بدون طاقة على الإطلاق.
تتألف حلقة التحكم في درجة الحرارة من النوع «كل شيء أو لا شيء» من أربعة عناصر رئيسية:
يتكرر دورة التشغيل هذه تلقائيًا من أجل الحفاظ على درجة الحرارة ضمن نطاق مقبول حول القيمة المحددة.
يؤدي التباطؤ إلى خلق فارق بين عتبتي التشغيل والإيقاف. وهو يمنع خرج جهاز التحكم من التبديل بشكل متكرر للغاية عندما تظل درجة الحرارة المقاسة قريبة من القيمة المرجحة.
في حالة عدم وجود تباطؤ مغناطيسي، قد تظهر ظاهرة التذبذب في نظام التحكم الثنائي (TOR). وعندئذٍ تؤدي التغيرات الطفيفة في درجة الحرارة حول القيمة المرجعية إلى حدوث تبديلات متكررة في خرج المرحل بين حالتي التشغيل والإيقاف.
على سبيل المثال، في عملية تسخين ذات قيمة مرجعية تبلغ 80 درجة مئوية وتباين يبلغ 2 درجة مئوية، يمكن تشغيل التسخين عندما تنخفض درجة الحرارة إلى ما دون الحد الأدنى، ثم إيقافه عند بلوغ الحد الأعلى للتبديل.
يعتمد الأداء الدقيق على إعدادات جهاز التحكم. إلا أن الهدف يظل هو نفسه: تثبيت دورة التبديل مع حماية المرحلات والمفاتيح الكهربائية والمعدات الخاضعة للتحكم من عمليات التشغيل المفرطة.
قد يؤدي انخفاض قيمة التباطؤ الحراري بشكل مفرط إلى حدوث عمليات تبديل سريعة وتآكل مبكر. أما القيمة المرتفعة جدًّا فقد تتسبب في تقلبات أكبر في درجة الحرارة. لذا، يجب أن يأخذ الضبط في الاعتبار القصور الحراري للعملية ومستوى الاستقرار المطلوب.
لا يتطلب نظام التحكم ثنائي الحالة (TOR) سوى عدد قليل من المعلمات. ويقوم المشغل بشكل أساسي بتحديد درجة الحرارة المستهدفة، واتجاه العمل — التسخين أو التبريد —، والتباطؤ، وعتبات الإنذار.
مبدأ الحالتين سهل الفهم والتشخيص. وبالتالي، فإن هذه التقنية مناسبة للآلات المستقلة والمعدات التي تتطلب إدارة مباشرة لدرجة الحرارة.
عادةً ما يكون إعداد منظم ثنائي (TOR) أقل تعقيدًا من إعداد نظام PID. وتُعد هذه التقنية اقتصادية بشكل خاص عندما لا تؤثر تقلبات درجة الحرارة حول القيمة المرجحة سلبًا على جودة العملية.
يمكن أن يتحكم نفس مبدأ التنظيم في المقاومات الكهربائية، ووحدات التبريد، والمراوح، والمضخات، والصمامات الكهربائية، والعديد من المعدات الحرارية الأخرى.
يمكن أن يعمل منظم الحرارة TOR بشكل مستقل عن نظام التحكم الرئيسي في درجة الحرارة. ويمكنه تشغيل إنذار أو إيقاف تشغيل جهاز ما عند بلوغ حد معين لدرجة الحرارة، سواء كان مرتفعاً أو منخفضاً.
عادةً ما تستأنف أجهزة تنظيم درجة الحرارة القياسية عملها عندما تعود القيمة المقاسة إلى النطاق المسموح به. أما محددات درجة الحرارة الآمنة فتعمل بطريقة مختلفة: فبعد تشغيلها، تتطلب إعادة ضبط يدوية.
يمنع هذا الإجراء إعادة تشغيل الجهاز قبل أن يحدد المشغل سبب ارتفاع درجة الحرارة ويتأكد من أن المنشأة أصبحت قادرة على العمل بأمان مرة أخرى.
يعتمد الاختيار بشكل أساسي على التغيرات المقبولة في درجة الحرارة، وعلى القصور الحراري للعملية، وتأثير درجة الحرارة على المنتج النهائي.
| معايير الاختيار | التحكم في درجة الحرارة بنظام "تشغيل/إيقاف" (TOR) | التحكم في درجة الحرارة PID |
|---|---|---|
| طريقة عمل المخرج | مفعَّلة بالكامل أو معطلة | قوة قابلة للتعديل بشكل مستمر |
| تغير درجة الحرارة | يتأرجح في نطاق حول القيمة المرجعية | يحافظ على القيمة أقرب إلى القيمة المستهدفة |
| التكوين | بسيط | يتطلب ضبط PID أو ضبطًا ذاتيًّا |
| العمليات الملائمة | العمليات البطيئة أو غير الحرجة | عمليات دقيقة وديناميكية |
| استجابة العملية | مناسبة للأحمال الحرارية الثابتة | استجابة أفضل للاضطرابات |
| التنفيذ الأولي | اقتصادي وسريع | أكثر تقدماً |
| تطبيقات نموذجية | أنظمة التدفئة والتهوية وتكييف الهواء (CVC)، والتبريد، وأنظمة الإنذار، والحفاظ على درجة الحرارة | الأفران، المعالجات الحرارية، صناعة البلاستيك والعمليات الحرجة |
يُعد منظم درجة الحرارة من النوع «كل شيء أو لا شيء» مناسبًا عندما تكون التقلبات المعتدلة حول القيمة المرجحة مقبولة. أما التحكم PID فهو الأفضل عندما تؤثر التجاوزات أو الاضطرابات في العملية أو التفاوتات الضيقة على الجودة أو السلامة أو استهلاك الطاقة.
يدعم جهاز تنظيم درجة الحرارة PXE من شركة فوجي إلكتريك كلا الوضعين. وبذلك يمكن تهيئته للعمل في وضع التحكم الثنائي (ON/OFF)، ثم التبديل إلى وضع التحكم PID إذا تطلبت العملية لاحقًا تحكمًا أكثر دقة في درجة الحرارة.
يمكن لأجهزة التحكم في درجة الحرارة TOR التحكم في الغاطسات الحرارية، وخراطيش التسخين، والمقاومات، والسجاد الحراري، وأنظمة التسخين الكهربائي. وهي تحافظ على درجة الحرارة المطلوبة دون تعقيد عملية التحكم دون داعٍ.
في أنظمة التدفئة والتهوية وتكييف الهواء، يمكن لجهاز التحكم أن يتحكم في المقاومات والمراوح والمضخات أو معدات التبريد. وهو يتيح الحفاظ على درجة حرارة الغرف والمناطق الفنية ومساحات التخزين.
يمكن لجهاز تنظيم درجة الحرارة من نوع TOR تشغيل وإيقاف معدات التبريد وفقًا لعتبات محددة مسبقًا. وتشمل التطبيقات الشائعة غرف التبريد، وخزائن التبريد، وأنظمة حفظ الأغذية، ومعدات المختبرات.
يمكن لجهاز التحكم الحفاظ على درجة حرارة الماء أو الزيت أو السوائل الأخرى المخزنة في الخزانات. وهو مناسب للعمليات التي لا تؤثر فيها التغيرات التدريجية في درجة الحرارة على جودة المنتج.
عندما تكون درجة الحرارة والضغط والمستوى مترابطة، يجب قياس كل متغير باستخدام جهاز مناسب. ولا يمكن لجهاز تنظيم درجة الحرارة أن يحل محل جهاز إرسال الضغط أو جهاز استشعار الضغط.
يمكن استخدام نظام التحكم ثنائي الحالة (TOR) في الأفران والمجففات والغرف المُدفأة التي تتميز بقدرة حرارية عالية وتفاوتات في درجة الحرارة واسعة نسبيًا.
يقوم جهاز التحكم بتشغيل التدفئة عندما تقترب درجة الحرارة من الحد الأدنى الحرج. وبذلك، يساهم في حماية الأنابيب والخزانات والشبكات المائية والمعدات الخارجية من التجمد.
يمكن استخدام جهاز PXR3 كجهاز مستقل لمراقبة درجات الحرارة المرتفعة أو المنخفضة. ويمكن لمخرجات الترحيل الخاصة به تشغيل إنذار أو بدء إجراء وقائي عند بلوغ عتبة محددة مسبقًا.
يُعد جهاز PXE مناسبًا عندما تتطلب الآلة مدخل Pt100، أو مخرج SSR/SSC، أو منظمًا قادرًا على إدارة أوضاع TOR وPID.
يجب أن يكون جهاز التحكم متوافقاً مع مستشعر درجة الحرارة ونطاق القياس المحددين.
يقبل منظم الحرارة TOR PXR3 من شركة فوجي إلكتريك الإشارات التالية:
يجب إعطاء الأولوية لجهاز PXE عندما يتطلب التطبيق استخدام مسبار مقاومة من نوع Pt100. كما أنه يدعم تسعة أنواع من المزدوجات الحرارية، مع إمكانية تكوين نوع المدخل ومقياس القياس من خلال اللوحة الأمامية.
يجب ضبط جهاز التحكم وفقًا لاتجاه عمل العملية. يتطلب نظام التسخين ونظام التبريد منطق إخراج متعاكسين.
كما يمكن لنظام PXE توفير تنظيم مزدوج للتدفئة والتبريد عندما يتطلب الأمر ذلك.
يجب أن يكون خرج جهاز التحكم متوافقًا مع المشغل أو جهاز الطاقة الذي يتم التحكم فيه.
يستخدم منظم الحرارة TOR PXR3 مخرجًا يعمل بملامس الترحيل. ويتوفر طراز PXE بمخرج يعمل بملامس الترحيل أو بمخرج تحكم SSR/SSC.
تُعد مخارج الترحيل مناسبة للترددات المعتدلة للتبديل. ويُفضل استخدام مخرج SSR/SSC عندما تكون هناك حاجة إلى عمليات تبديل متكررة أو عندما يتعين على جهاز التحكم تشغيل مرحل ثابت خارجي.
يجب أن يتحمل المخرج المحدد والمكونات المتصلة به تردد التبديل المطلوب. يجب دائمًا التحقق من الجهد والتيار والطاقة المسموح بها قبل توصيل الحمل.
قد تتطلب العملية السريعة نطاق تبديل أضيق. وعلى العكس من ذلك، قد تتطلب المعدات ذات القصور الحراري العالي تباينًا أكبر لتجنب الدورات المتتالية بشكل مفرط.
كما يؤثر موقع المستشعر على الأداء. فقد يؤدي وضع المستشعر في مكان غير مناسب إلى تأخير في القياس، أو تجاوز مفرط للقيمة المرجعية، أو خطأ ظاهري في القياس.
ينبغي تحديد ما إذا كان التطبيق يتطلب:
يمكن لكل من PXR3 وPXE توفير وظائف الإنذار. يجب التأكد من عدد ونوع المخرجات وفقًا للتكوين المحدد.

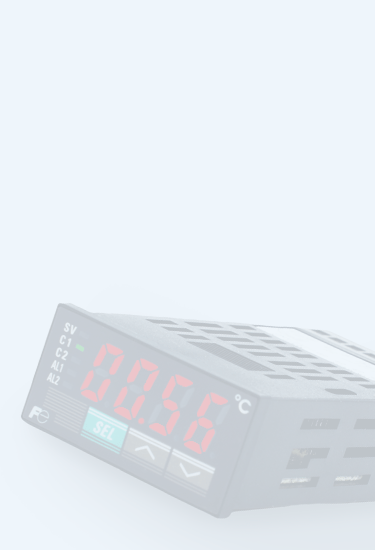

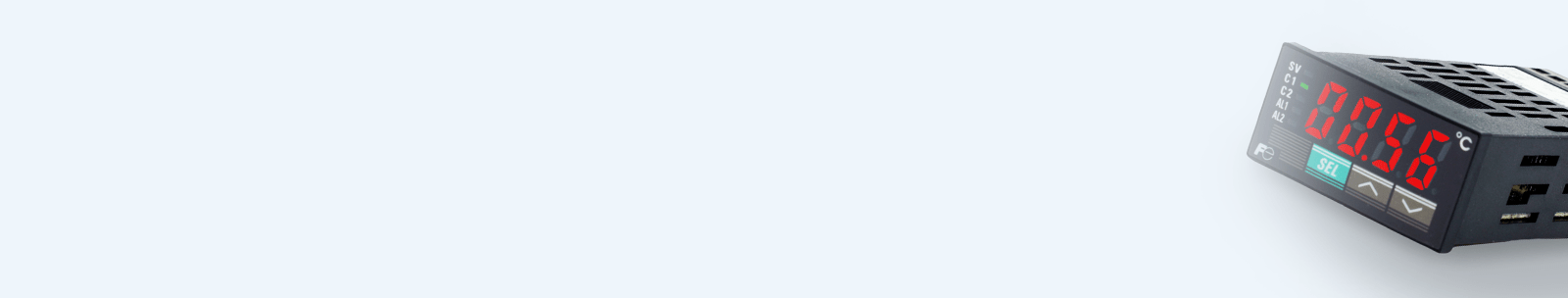

يتميز جهاز PXR3 بواجهة أمامية مدمجة مقاس 48 × 24 مم وعمق يبلغ 98 مم. وقد صُمم هذا الجهاز للتركيب على لوحة، ويمكن تكييفه للتركيب على سكة DIN أو على الحائط.
يتميز جهاز PXE بواجهة أمامية مقاس 48 × 48 مم وعمق صغير يبلغ 62 مم. ويُعد تصميمه المدمج مناسبًا بشكل خاص لخزانات التحكم التي تتوفر فيها مساحة تركيب محدودة.
عند مقارنة أحجام DIN، يرجى التحقق من الفتحة المتوفرة في اللوحة، وعمق الجهاز، ومحطات التوصيل، ومصدر الطاقة.
لا يتطلب جهاز التحكم في درجة الحرارة المستقل (TOR) اتصالاً رقمياً بشكل تلقائي. وقد صُمم جهاز PXE بشكل أساسي للتحكم المحلي في درجة الحرارة، ويحتوي على واجهة للتكوين.
عندما يكون الاتصال عبر RS-485 Modbus ضروريًا للتوصيل بجهاز تحكم صناعي قابل للبرمجة أو واجهة مستخدم أو نظام مراقبة، يجب تحديد هذا المطلب عند الاختيار. وعندئذٍ ستتمكن شركة فوجي إلكتريك فرنسا من التوصية بجهاز تحكم متوافق خارج نطاق هذه التكوينات المخصصة للتحكم الثنائي (ON/OFF).
قد تؤثر مواصفات المنتج على سعره وموعد تسليمه وتوافره في المخزون. ولذلك، يجب تحديد إشارة الدخل ونوع المخرج ومصدر الطاقة وخيارات الاتصال (إن وجدت) والملحقات اللازمة قبل تقديم الطلب.
يُعد جهاز PXR3 مناسبًا بشكل خاص للتطبيقات المخصصة للمراقبة المباشرة (TOR) لدرجة الحرارة وإدارة الإنذارات.
يجب النظر في استخدام PXE عندما قد تتطلب العملية لاحقًا ما يلي:
| الحاجة | جهاز تنظيم الحرارة PXR3 | جهاز التحكم PXE |
|---|---|---|
| نظام تحكم ثنائي (TOR) بسيط ومخصص | موصى به | متوفر |
| مدخل المزدوج الحراري | نعم | نعم، تسعة أنواع |
| مدخل مستشعر المقاومة PT100 | لا يوجد | نعم |
| مخرج تلامس المرحل | نعم | نعم |
| مخرج التحكم SSR/SSC | لا يوجد | نعم |
| التحكم من نوع TOR وPID في جهاز واحد | لا يوجد | نعم |
| نظام تحكم مزدوج للتدفئة والتبريد | لا يوجد | متوفر |
| مخرجات الإنذار | ما يصل إلى جهازين حسب التكوين | ما يصل إلى منفذين اختياريين |
| شكل الواجهة الأمامية | 48 × 24 ملم | 48 × 48 ملم |
| عمق التركيب | 98 ملم | 62 ملم |
| درجة الحماية IP66 للواجهة الأمامية | نعم | نعم |
| الاستخدام الموصى به | المراقبة البسيطة، الإنذارات والتبديل الرقمي | نظام تحكم ثنائي (TOR) متعدد الاستخدامات مزود بمستشعر PT100 أو SSR أو قابل للتطوير لاحقًا إلى نظام PID |
تعتمد موثوقية جهاز تنظيم درجة الحرارة من نوع TOR على اختيار الجهاز بقدر ما تعتمد على جودة تركيبه.
يجب تركيب مستشعر درجة الحرارة في مكان يمثل العملية بشكل دقيق. ولا يجب وضعه قريبًا جدًّا من جهاز التسخين أو مخرج التبريد أو أي مصدر محلي آخر للتغيرات الحرارية، ما لم يتطلب التطبيق ذلك بشكل خاص.
عند بدء التشغيل:
يمكن بعد ذلك ضبط التباطؤ الحراري وفقًا للاستجابة الحرارية الفعلية للمنشأة. يُوصى بعدم تغيير سوى إعداد واحد في كل مرة حتى يمكن تقييم آثاره بوضوح.
تجمع شركة «فوجي إلكتريك» بين خبرتها في مجال التحكم في درجات الحرارة الصناعية ومجموعة من أجهزة التحكم الرقمية المدمجة والمتينة.
يُعد جهاز PXR3 حلاً عمليًّا لتطبيقات التدفئة والتبريد ومراقبة درجة الحرارة البسيطة. وتسهل شاشة العرض الرقمية، وسهولة الاستخدام، ومخرج المرحل، وخيارات التركيب المتنوعة، عملية تشغيله واستخدامه اليومي.
يوفر جهاز PXE مزيدًا من المرونة للتطبيقات التي تتطلب مدخلات Pt100 أو مزدوج حراري، ومخرجات مرحل أو SSR/SSC، بالإضافة إلى إمكانية الاختيار بين وضعي TOR وPID. وتسهل واجهته الأمامية التي تبلغ أبعادها 48 × 48 مم وعمقه الصغير البالغ 62 مم دمجه في خزانات التحكم المدمجة.
تقدم شركة «فوجي إلكتريك فرنسا» الدعم لكم في اختيار جهاز التحكم، والمستشعر، وتكوين المخرجات، والمكونات الأكثر ملاءمة لمعداتكم وظروف تشغيلها.
يقوم الجهازان بتحكم في أجهزة التدفئة أو التبريد وفقًا لعتبات درجة الحرارة. وعادةً ما يشتمل منظم رقمي ثنائي الحالة (TOR) على شاشة عرض، وقيمة مرجعية قابلة للتعديل، وتباين قابل للتكوين، وخيارات متنوعة من أجهزة الاستشعار، ووظائف إنذار إضافية.
يقوم منظم درجة الحرارة من النوع «كل شيء أو لا شيء» بتشغيل أو إيقاف تشغيل معدات التدفئة أو التبريد تلقائيًّا من أجل الحفاظ على درجة حرارة العملية بالقرب من القيمة المحددة. وعادةً ما يعود مخرجه إلى وضعه الطبيعي عندما تعود درجة الحرارة إلى النطاق المحدد.
يعمل محدد درجة الحرارة الآمن على حماية المعدات أو العملية عند تجاوز عتبة حرجة. وبعد تشغيله، يتطلب إعادة ضبط يدوية لضمان فحص المنشأة قبل إعادة تشغيلها.
قد يكون القياس دقيقًا، لكن درجة حرارة العملية تتقلب عادةً حول القيمة المحددة، لأن المخرج إما أن يكون مشغَّلًا بالكامل أو معطَّلًا بالكامل. ويعتمد مدى هذه التقلبات على التباطؤ الحراري، وموضع المستشعر، ووقت الاستجابة، والقصور الحراري للمنشأة.
يمنع التباطؤ التبديل المتكرر عندما تتقلب القيمة المقاسة بالقرب من القيمة المرجعية. كما أنه يقلل من الدورات القصيرة ويساهم في حماية المرحلات والمفاتيح الكهربائية والضواغط والمكونات الأخرى الخاضعة للتحكم.
نعم، شريطة أن يوفر جهاز التحكم منطق التشغيل وتكوين المخرجات اللازمين. حيث تستخدم عمليات التسخين والتبريد منطق تبديل متعاكسين.
لا. جهاز تنظيم درجة الحرارة من نوع TOR مخصص للتحكم في درجة الحرارة. أما التطبيقات التي تتطلب قياس أو تنظيم درجة الحرارة والضغط في آن واحد، فتحتاج إلى جهاز إرسال ضغط، أو مفتاح ضغط، أو جهاز تنظيم عملية مناسب.
يدعم منظم الحرارة TOR PXR3 استخدام المزدوجات الحرارية أو المقاوم الحراري PB-36. لاستخدام مسبار Pt100، يرجى اختيار منظم الحرارة PXE من شركة فوجي إلكتريك.
يُفضل استخدام التحكم PID عندما يتعين أن تظل درجة الحرارة قريبة جدًا من القيمة المحددة، أو عندما تؤثر التجاوزات على جودة المنتج، أو عندما تتعرض العملية لتقلبات متكررة في الحمل. يتيح جهاز PXE تغيير وضع التحكم دون الحاجة إلى استبدال جهاز التحكم.
عادةً ما تكون عملية الإعداد سريعة، لأنها لا تتطلب سوى عدد محدود من المعلمات. وتعتمد المدة الإجمالية على التوصيلات الكهربائية ونوع المستشعر وإعدادات الإنذار وإجراءات الاختبار.
اختر جهاز تنظيم درجة الحرارة من النوع «كل شيء أو لا شيء» الذي يتمتع بالموثوقية لتطبيقات التدفئة أو التبريد أو المراقبة أو الإنذار.
