Comment augmenter le rendement et la qualité des cultures sous serre ?

Sans le processus de photosynthèse, l’énergie lumineuse ne permettrait pas de transformer le dioxyde de carbone en oxygène, élément indispensable à la vie et à nos cultures.
Le niveau de CO2 doit être surveillé en continu afin de garantir un rendement de la culture sous serre et la qualité des récoltes.
Comment assurer un contrôle précis du CO2 ?


La photosynthèse source de vie et generatrice de sucre

La photosynthèse, source de vie et génératrice de sucre

Saviez-vous qu’en plus de l’oxygène, nos plantes produisent aussi du sucre ?

La photosynthèse est à l’origine de l’oxygène que nous respirons, mais aussi des aliments que nous mangeons. Sans le processus de photosynthèse, l’énergie lumineuse ne permettrait pas de transformer le dioxyde de carbone en oxygène.
Son efficacité dépend de plusieurs paramètres. Parmi eux, la concentration en dioxyde de carbone dans l’air ambiant.

En plus du dioxyde de carbone, la plante a besoin de sucre pour se développer. Elle produit effectivement du sucre par elle-même. Les minéraux, l’eau et la lumière sont les autres composants nécessaires.

La réaction de la photosynthèse

La réaction de la photosynthèse est alors la suivante :
CO₂ + H₂O + Lumière  →  Sucre + O₂

Ce sucre est plus précisément utilisé par la plante comme un carburant. Il lui permet de générer de nouvelles cellules et, en quelque sorte, de respirer.


Pourquoi surveiller le CO2 dans les serres ?

La réponse est simple : le contrôle du CO₂ permet d’optimiser le processus de photosynthèse, de stimuler et contrôler la croissance des plantes.

La production de cultures sous serre est désormais une réalité croissante dans le monde entier. On estime à 405 000 ha la superficie des serres réparties dans toute l’Europe.

Pourquoi surveiller le CO2 dans les serres
Les 20 dernières années ont connu une révolution dans la culture et les technologies de serre.
Récemment encore, un rendement de 100 tonnes/ha de tomates dans une serre était considéré comme une bonne performance.. Aujourd’hui, une récolte de 600 tonnes/ha n’est pas inhabituelle dans les serres de haute technologie.

Hans Dreyer, directeur de la division de la production et de la protection des végétaux à l’Organisation des Nations Unies pour l’alimentation et l’agriculture

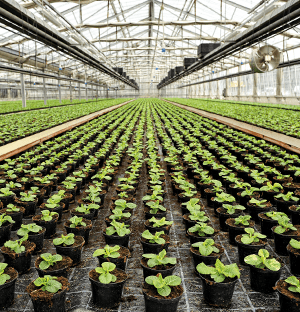

L’utilisation de serre contribue à l’optimisation de la croissance des cultures

L'utilisation de serre contribue a l'optimisation de la croissance des cultures

On pourrait penser que les régions du monde où l’ensoleillemet es abondant n’ont pas desoin de serres. Mais ce n’est pas le cas.

En fonction de la plante cultivée, là encore, le CO2, tout comme la température et la vitesse de l’air, est un paramètre clé, et son niveau optimal varie.
La concentration de CO2 dans l’air ambiant est connue pour avoir augmenté de façon spectaculaire depuis la révolution industrielle, et de plus en plus rapidement de nos jours.

Toutefois, son niveau moyen se situe actuellement autour de 400 ppm (parties par million), soit 0,04 % de l’air que nous respirons.
Alors que, dans des conditions de lumière et de température adéquates, les tomates poussent mieux avec 900 ppm et les concombres avec 700 ppm.

L'Espagne est réputée pour posséder les plus grandes serres du monde

Privilégier une concentration optimale de dioxyde de carbone pour la croissance

Il semble donc évident que l’atmosphère contrôlée en CO2, donc les serres, doivent être développées quelle que soit la région afin de relever le défi de l’alimentation humaine dans les années à venir.

Les Pays-Bas sont connus pour être le pays pionnier en matière de culture sous serre à atmosphère contrôlée. Avec le nombre considérable et toujours croissant de 9000 grandes serres, qui occupent 0,25% de la superficie totale du pays, ce marché représente une part importante du PIB du pays. 150 000 travailleurs sont employés et 80 % des produits sont exportés.

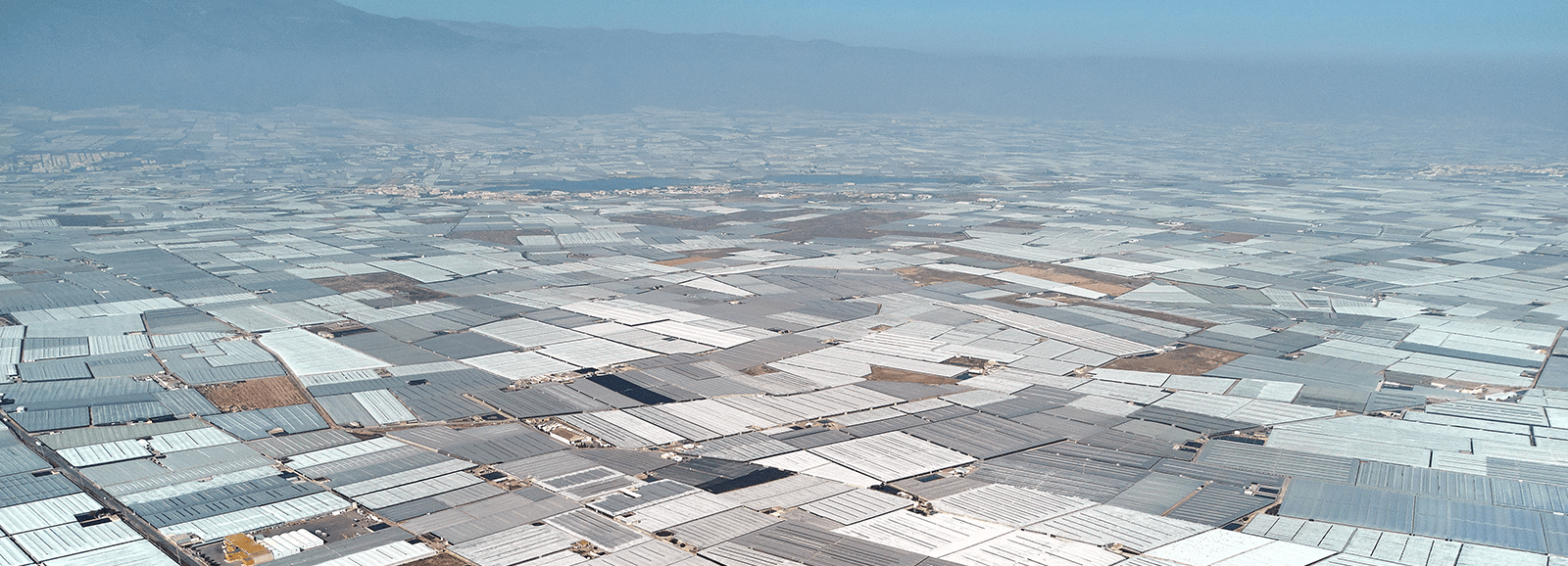

L’Espagne est également réputée pour posséder l’une des plus grandes serres du monde. Elle se trouve à Almeria, où les serres couvrent une superficie de près de 200 km².

Serres en Espagne

Comment contrôler l’enrichissement en CO2 dans une serre ?

Contrôler l'enrichissement en CO2 dans une serre

Le CO₂ supplémentaire doit être apporté pendant les périodes de temps ensoleillé, mais pas par temps nuageux ou la nuit.

Il peut être extrait de brûleurs utilisant du pétrole ou du gaz naturel. Dans ce cas, il faut veiller à éviter la présence dans la serre de gaz toxiques, que ce soit pour les plantes (SO2, éthylène, etc.) ou pour le personnel (monoxyde de carbone).
On peut également utiliser du CO2 liquide pur, acheté auprès de fournisseurs commerciaux.

La méthode la plus courante d’enrichissement en CO2 pour une application en serre est la combustion de combustibles fossiles. Et le combustible le plus utilisé pour l’enrichissement en CO2 est le gaz naturel. La combustion d’un m³ de gaz naturel génère environ 1,8 kg de CO2.

Eviter une diminuation de la croissance des plantes

L’apport de CO2 peut alors entraîner des variations locales de la concentration de CO2 dans toute la serre. Les gradients horizontaux et verticaux des conditions environnementales sont désavantageux, mais inévitables. Le plus important est d’éviter une diminution de l’homogénéité de la croissance des plantes et de la production végétale.
Par exemple, dans le cas d’un réseau de distribution, on trouve une concentration élevée de CO2 près des tubes de distribution et un niveau bas près de la crête, ou près des fenêtres de ventilation ouvertes. Il est alors recommandé de placer les lignes de distribution de CO2 à
un niveau bas, au plus près des cultures. De cette façon, la diffusion naturelle du dioxyde de carbone vers le haut de la serre assurera l’homogénéité de l’enrichissement en CO2 Sur l’axe vertical.

La distribution horizontale est également un défi puisque toute la surface de la serre doit également contenir la même quantité de CO2, afin que toutes les plantes poussent à la même vitesse et que la maturité et la qualité soient homogènes dans toute la culture.

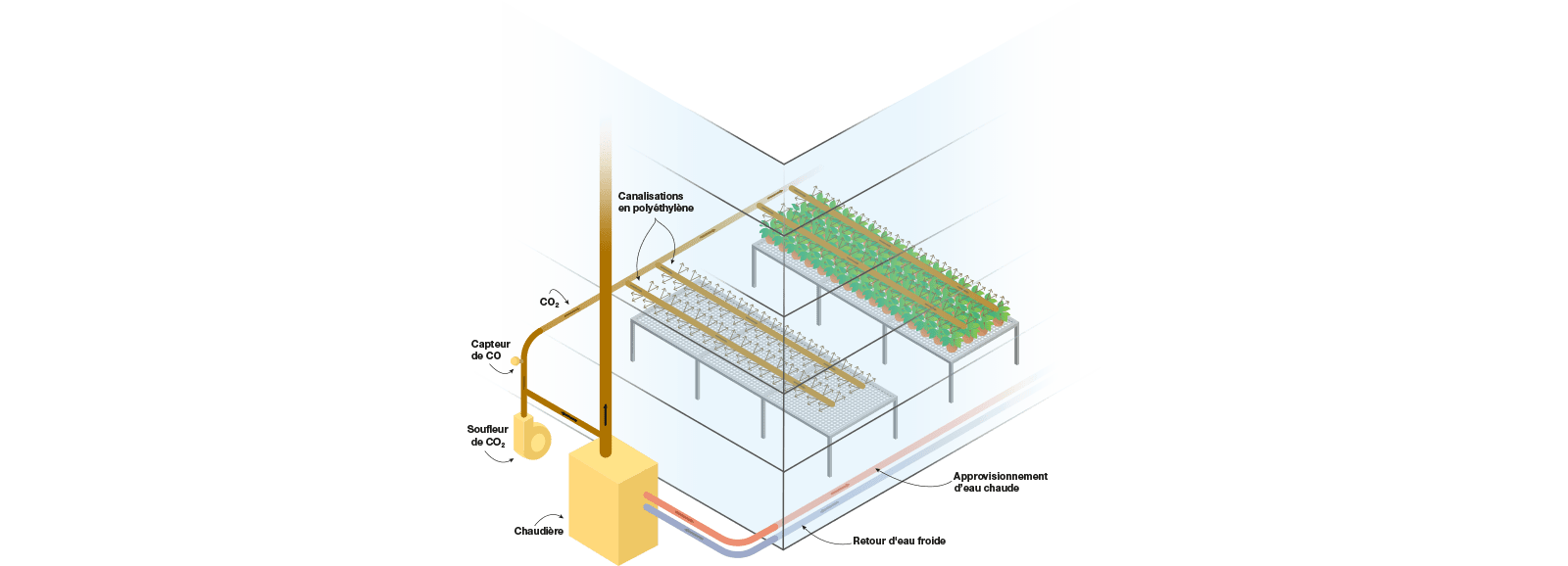

PRINCIPE DE DISTRIBUTION DU CO₂ DANS UNE SERRE

Principe de distribution du CO2 dans une serre - Schema

La solution Fuji Electric pour augmenter le rendement et la qualité des cultures sous serre

Augmenter le rendement et la qualité des cultures sous serre

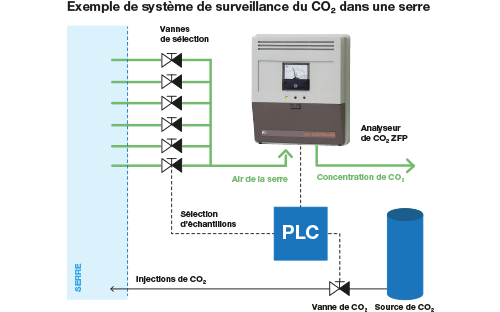

Mise en place d’un réseau de surveillance du CO2 : Analyseur de CO2 à infrarouge

Mise en place du réseau de surveillance du CO2 - Schema

Pour assurer une homogénéité volumétrique (à la fois horizontale et verticale) de la concentration de CO2 dans la serre, la meilleure stratégie consiste à la mesurer à plusieurs endroits de la serre.
Cela peut être fait avec plusieurs analyseurs de gaz  et/ou en effectuant un échantillonnage multipoint avec un seul analyseur, en fonction de la taille de la serre et du budget disponible.

Dans le cas d’une grande serre, plusieurs contrôleurs de CO2 seront utilisés pour couvrir l’ensemble du volume. Pour assurer la meilleure représentativité de l’atmosphère, chaque contrôleur mesurera simultanément plusieurs zones plus petites (généralement 4 ou 6).
Cette stratégie optimisée permet de s’assurer que le CO2 est réparti de manière égale sur toutes les cultures.

Le contrôleur de CO2 Fuji Electric ZFP pour serres est un analyseur de gaz NDIR (Non-Dispersive Infra-Red) dédié. Il a été conçu il y a des années dans ce but et a été amélioré avec l’expérience.
Plus de 10 000 moniteurs de CO2 ZFP sont actuellement utilisés dans toute l’Europe pour optimiser notre production alimentaire en améliorant la photosynthèse par la fertilisation au CO2.

Équipé de son filtre interne et de sa pompe interne, cet analyseur infrarouge est capable d’aspirer l’air ambiant autour de sa propre position, puis des zones éloignées grâce à un réseau de tuyaux de prélèvement.
Une stratégie habituelle comme celle illustrée ci-contre consiste à aspirer l’air de plusieurs zones pour assurer l’homogénéité du CO2 dans la zone ciblée.

L’INSTALLATION DU CONTRÔLEUR DE CO₂ ZFP EST SIMPLE, ET SA STABILITÉ UNIQUE PERMET UNE FRÉQUENCE DE CALIBRAGE ANNUELLE.

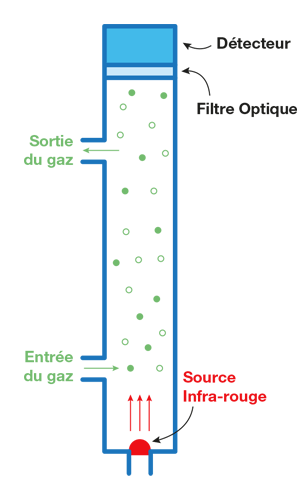

Comment fonctionne l’analyseur NDIR de CO2 ?

Comment fonctionne l'analyseur NDIR de CO2 - Schema

La technologie infrarouge non dispersive de Fuji Electric est célèbre depuis les années 1960 pour sa robustesse et la stabilité de son signal dans les conditions climatiques les plus difficiles.

Le capteur fonctionne grâce à une source infrarouge (IR) qui dirige des ondes de lumière à travers une cellule remplie d’un échantillon d’air. Cet air se déplace vers un filtre optique situé devant un détecteur de lumière IR.

Le détecteur de lumière IR mesure la quantité de lumière IR qui traverse le filtre optique.

La bande de rayonnement IR également produite par la source IR est très proche de la bande d’absorption de 4,26 microns du CO2.
Comme le spectre IR du CO2 est unique, la correspondance de la longueur d’onde de la source lumineuse sert de signature ou d’”empreinte digitale” pour identifier la molécule de CO2.

Lorsque la lumière infrarouge traverse la cellule, les molécules de CO2 absorbent la bande spécifique de la lumière infrarouge et laissent passer les autres longueurs d’onde de la lumière. À l’extrémité du détecteur, la lumière restante frappe un filtre optique qui absorbe toutes les longueurs d’onde de la lumière, à l’exception de la longueur d’onde absorbée par les molécules de CO2 dans la cellule échantillon. Enfin, un détecteur IR lit la quantité restante de lumière qui n’a pas été absorbée par les molécules de CO2 ou le filtre optique.

La différence entre la quantité de lumière rayonnée par la source IR et la quantité de lumière IR reçue par le détecteur est mesurée.
La différence étant le résultat de l’absorption de la lumière par les molécules de CO2 présentes dans l’air à l’intérieur de la cellule, elle est directement proportionnelle au nombre de molécules de CO2. Ces données sont ensuite traitées par la carte électronique interne puis émises, sous la forme d’un signal 4-20 mA utilisé par le système d’enrichissement en CO2.


Avantages de l’analyseur ZFP Fuji Electric

Vos avantages avec l'analyseur ZFP Fuji Electric
  • Assurez un enrichissement parfait en CO₂ pour la culture en serre.
  • Gardez vos clients satisfaits, en leur permettant de tirer le meilleur bénéfice de la serre.
  • Limitez les coûts d’installation et d’exploitation en utilisant tout le potentiel de l’analyseur ZFP.

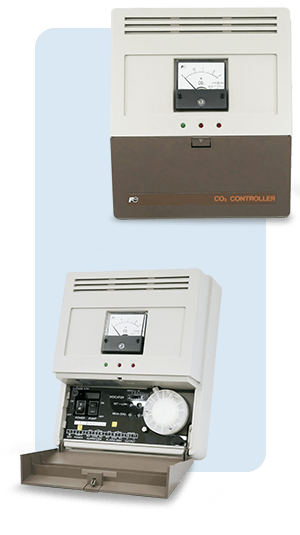

Mesure de CO2 dans les serres Analyseur Fuji Electric ZFP

Mesure de CO2 dans les serres analyseur Fuji Electric
  • Installation et fonctionnement faciles
    Le contrôleur de CO2 ZFP est un analyseur mural clé en main.
  • Un analyseur de gaz conçu pour la surveillance des serres
    Sa pompe et son filtre intégrés permettent de prélever l’atmosphère depuis n’importe quel endroit de la serre.
  • Des données fiables
    Analyseur de gaz NDIR de haute précision avec des spécifications garanties.
  • Grande flexibilité et choix des plages de mesure
    Les gammes de mesure du CO2 peuvent être choisies pour s’adapter à tout type de culture.
  • Entretien facile
    L’analyseur de gaz lui-même ne nécessite aucune maintenance. Le filtre à poussière et la pompe de prélèvement intégrés sont bon marché, disponibles et extrêmement faciles à entretenir.
  • Intervalles d’étalonnage étendus
    La technologie ZFP NDIR est unique pour la stabilité de son signal et ne nécessite un étalonnage qu’une fois par an.
