Instrumentation et analyse de gaz pour l'incinération

< retour à la gamme

Instruments de mesure et analyseurs de gaz
pour l'incinération des déchets




Instruments de mesure et analyseurs de gaz pour lincineration des dechets

Les instruments de mesure Fuji Electric
accompagnent les professionnels de
l'industrie de l'incinération des déchets
durant chaque phase de leur
procédé de production afin de :

  • Réduire les coûts
  • Augmenter les rendements
  • Prolonger la durée de vie des installations
  • Réduire la pollution de l'air




Usine dincineration schema



Salle de controle utilitésSalle de contrôle et utilités

Salle de controle utilités schema

La salle de contrôle centrale est l'endroit où sont surveillées et exploitées les installations d'incinération.
Sur la base des valeurs de sortie de chaque appareil, l'ACC (Automatic Combustion Controller) contrôle la quantité de combustible et d'air afin d'assurer une combustion complète et de supprimer la production de gaz toxiques tels que la dioxine.
Il contrôle également la vitesse de la grille mobile pour optimiser la combustion position des déchets.
Les utilités telles que les installations de traitement des eaux usées, les installations d'approvisionnement en eau, les équipements des sous-stations, les installations de chargement des déchets sont contrôlés par le DCS (Distributed Control System).

  • Régulation de la température des utilités
  • Mesures de la température des utilités
  • Utilitaires de mesure de débit des utilités
  • Enregistrement des données de mesure des utilités






IncinérateurIncinérateur

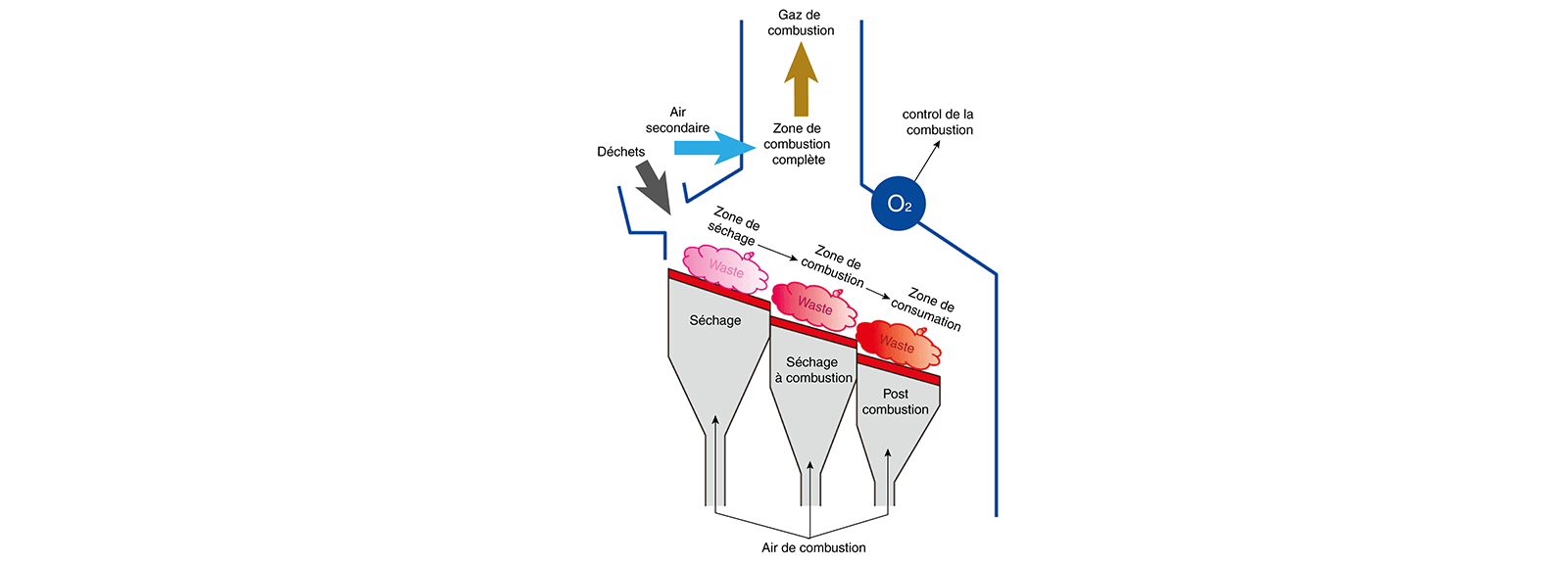

Un incinérateur est un four dans lequel les déchets sont brûlés.

Les déchets transportés dans un incinérateur à foyer sont brûlés jusqu'à
ce qu'ils soient transformés en cendres.

Un incinérateur à foyer fixe comprend un foyer de séchage,
un foyer de combustion et un foyer de post-combustion.

  1. Les déchets sont d'abord transportés dans un foyer de séchage pour être séchés avec de l'air chaud à plus de 200 °C et s'enflammer.
  2. Ensuite, les déchets sont acheminés vers un dispositif de combustion dont la vitesse d'acheminement est contrôlée pour maintenir la position de combustion constante.
  3. Enfin, dans un foyer de postcombustion, les déchets sont brûlés à une température comprise entre 850°C et 950°C afin d'éviter la formation de dioxine.
  • Mesure de la température du four d'incinération
  • Régulation de la température du four d'incinération
  • Mesure de la pression du four d'incinération
  • Controle de la combustion du four d'incinération
  • Mesure de débit de l'air secondaire du four d'incinération
  • Mesure de débit des gaz de combustion du four d'incinération

    incinerateur schema

chaudièresChaudière




cheminee et utiliteesCheminée et utilitées




tour de refroidissementTour de refroidissement

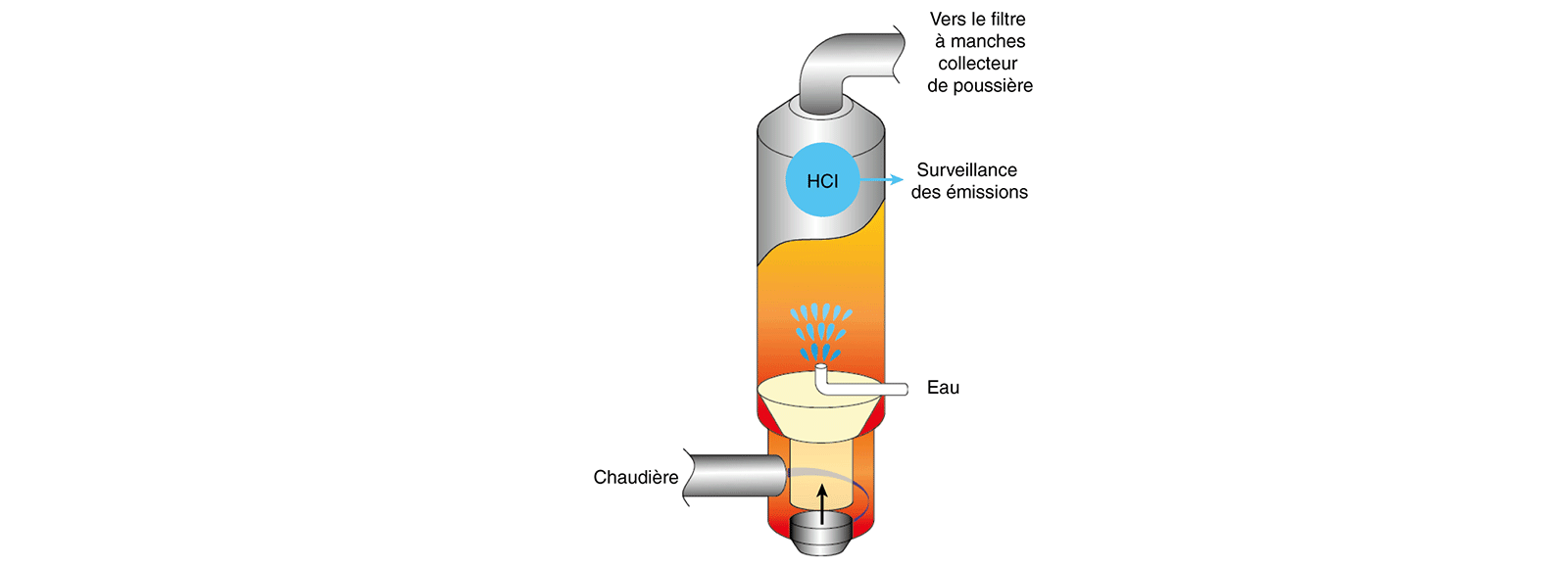

Une tour de refroidissement est l'équipement qui permet d'abaisser la température des gaz de combustion à 150°C en pulvérisant de l'eau dans les gaz de combustion.
La température des gaz de combustion pendant le processus d'incinération des déchets est supérieure à 800°C.
Elle est ensuite refroidie en dessous de 250°C pendant que le gaz passe par des chaudières et des tuyaux.
La raison de l'abaissement de la température des gaz de combustion est d'empêcher la resynthèse de la dioxine dans cette zone de température.
Les dioxines sont générées à partir des cendres de friture et du Cl.

  • Mesure de la pression d'air de la tour de refroidissement
  • Mesure du débit d'air de la tour de refroidissement
  • Mesure du débit de l'eau de refroidissement de la tour de refroidissement
  • Mesure de la température de la tour de refroidissement
  • Régulation de la température de la tour de refroidissement

    tour de refroidissement schema


Filtre à manche (+ équipement de déchloration)Filtre à manche
(+ équipement de déchloration)

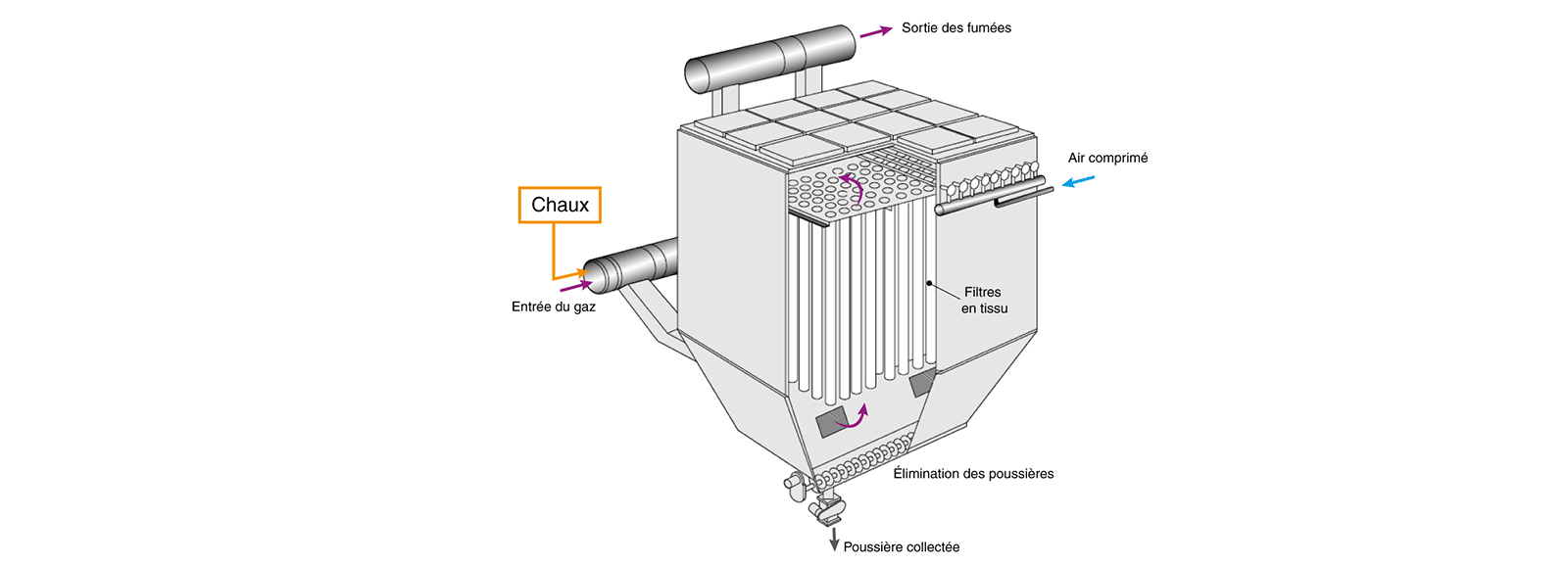

Un filtre à manche, également appelé dépoussiéreur à manches, contient de nombreux filtres en tissu.
Le nombre de filtres varie de 10 à plusieurs centaines selon l'échelle des installations.
Un filtre à manche est capable de filtrer des particules d'environ 0,2 pm.
Lorsque le gaz filtré comprend de la poussière, on ajoute en même temps de la chaux éteinte.
Ensuite, la chaux éteinte absorbe le chlore et les cendres nocives. En passant par tous les filtres, le gaz est nettoyé avant d'être émis par la cheminée.
Comme la surface des filtres devient poussiéreuse, il est nécessaire d'enlever la poussière régulièrement.

  • Surveillance des émissions de gaz du filtre à manche
  • Mesure de la pression d'air du filtre à manche
  • Mesure du débit d'air du filtre à manche
  • Mesure du débit de l'eau de refroidissement du filtre à manche
  • Mesure de la température du filtre à manche
  • Régulation de la température du filtre à manche

Filtre à manche (+ équipement de déchloration) schema






Matériel de dénitrificationMatériel de dénitrification avec réduction non catalytique sélective (SNCR)


Le NOX contenu dans les gaz d'échappement produit une substance nocive appelée oxydant photochimique en réponse aux ultraviolets
les radiations. Si l'oxydant photochimique reste dans l'air et se transforme en smog, on parle de smog photochimique.
Le NOx diffusé dans l'air se lie avec H2O ou 02 pour former HN03. Cela provoque les pluies acides qui polluent les rivières et les sols.
Dans un équipement de dénitrification, le NH3 est ajouté aux gaz de combustion de sorte que le NOx est réduit en N et H20.
L'unité catalytique est dotée d'un catalyseur de type nid d'abeille qui aide les NOx et le NH3 à se lier entre eux.
Pour économiser l'énergie et réduire les coûts, il est important de mesurer la concentration de NH3 et de contrôler la quantité de NH3 utilisée.

  • Mesure de la température du système de dénitrification
  • Régulation de la température du système de dénitrification
  • Mesure du NH3 du système de dénitrification
  • Mesure de débit NH3 du système de dénitrification
  • Mesure de la pression du système de dénitrification
  • Surveillance des émissions de gaz NOx du système de dénitrification
  • Mesure de débit du système de dénitrification



Matériel de dénitrification schema
